wlanLLTF

Сгенерируйте форму волны L-LTF

Синтаксис

Описание

пример

y = wlanLLTF(cfg) генерирует L-LTF [] 1форма волны временного интервала для заданного объекта настройки.

Примеры

свернуть все

Сгенерируйте L-LTF для одной антенны на 40 МГц пакет VHT.

cfgVHT = wlanVHTConfig('ChannelBandwidth', 'CBW40');
y = wlanLLTF(cfgVHT);
size(y)
ans = 1×2

   320     1

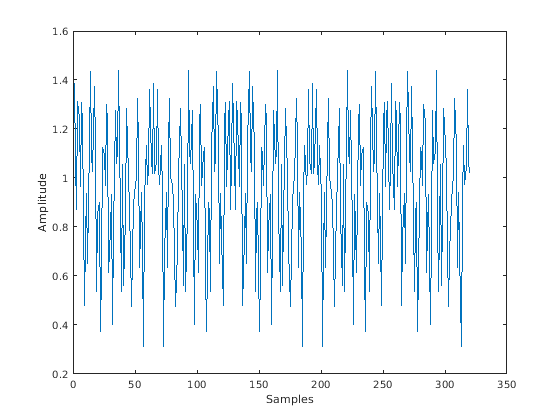

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Форма волны выхода L-LTF содержит 320 выборок временного интервала для пропускной способности канала на 40 МГц.

Входные параметры

свернуть все

Настройка формата в виде wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

Форма волны временного интервала L-LTF, возвращенная как матрица S-by-NT N. N S является количеством выборок временного интервала, и NT является количеством антенн передачи.

N S пропорционален пропускной способности канала. Форма волны временного интервала состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

L-LTF

Устаревшее длинное учебное поле (L-LTF) является вторым полем в 802.11™ устаревшая преамбула PLCP OFDM. L-LTF является компонентом VHT, HT и non-HT PPDUs.

Оценка канала, прекрасная частота возместила оценку, и прекрасный символ, синхронизирующий оценку смещения, использует L-LTF.

L-LTF состоит из циклического префикса (CP), сопровождаемого двумя идентичными длинными учебными символами (C1 и C2). CP состоит из второй половины длинного учебного символа.

Длительность L-LTF меняется в зависимости от пропускной способности канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (kHz)Период быстрого преобразования Фурье (FFT) (БПФ T  = 1 / Δ F)Циклический префиксный или учебный интервал охраны символа (GI2) длительность (T GI2 = БПФ T  / 2)Длительность L-LTF (T LONG = T GI2 + 2 × БПФ T)
20, 40, 80, и 160312.53.2 μs1.6 μs8 μs
10156.256.4 μs3.2 μs16 μs
578.12512.8 μs6.4 μs32 μs

Алгоритмы

L-LTF является двумя символами OFDM долго и следует за L-STF преамбулы в пакетной структуре для VHT, HT и форматов non-HT. Для получения дополнительной информации алгоритма обратитесь к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.8.2.3 и Станд. IEEE 802.11-2012 [2], Раздел 20.3.9.3.4.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

[2] Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Введенный в R2015b
