wlanVHTSTF

Сгенерируйте форму волны VHT-STF

Синтаксис

Описание

пример

y = wlanVHTSTF(cfg) генерирует VHT-STF [] 1форма волны временного интервала для заданного объекта настройки. См., что VHT-STF Обрабатывает для деталей генерации сигналов.

Примеры

свернуть все

Создайте объект настройки VHT с пропускной способностью канала на 80 МГц. Сгенерируйте и постройте форму волны VHT-STF.

cfgVHT = wlanVHTConfig;
cfgVHT.ChannelBandwidth = 'CBW80';

vstfOut = wlanVHTSTF(cfgVHT);
size(vstfOut);

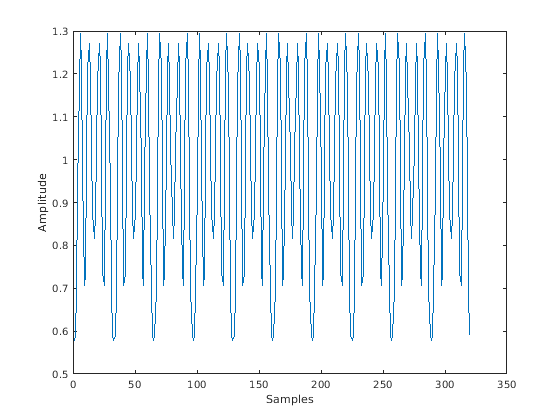

plot(abs(vstfOut))
xlabel('Samples')
ylabel('Amplitude')

Форма волны на 80 МГц является одним символом OFDM с 320 комплексными временными интервалами выходные выборки. Форма волны содержит повторяющийся короткий учебный полевой шаблон.

Входные параметры

свернуть все

Настройка формата в виде wlanVHTConfig объект.

Выходные аргументы

свернуть все

Форма волны временного интервала VHT-STF, возвращенная как NS-by-NT матрица. NS является количеством выборок временного интервала, и NT является количеством антенн передачи.

NS пропорционален пропускной способности канала.

ChannelBandwidthNS
'CBW20'80
'CBW40'160
'CBW80'320
'CBW160'640

См., что VHT-STF Обрабатывает для деталей генерации сигналов.

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

VHT-STF

Короткое учебное поле очень высокой пропускной способности (VHT-STF) является одним символом OFDM (4 μs в длине), который используется, чтобы улучшить автоматическую оценку управления усилением передачу MIMO. Это расположено между VHT-SIG-A и фрагментами VHT-LTF пакета VHT.

Последовательность частотного диапазона, используемая, чтобы создать VHT-STF для передачи на 20 МГц, идентична последовательности L-STF. Дублирующиеся последовательности L-STF являются переключенной частотой и фаза, вращаемая, чтобы поддержать передачи VHT для 40 МГц, 80 МГц, и пропускную способность канала на 160 МГц. По сути, L-STF и HT-STF являются подмножествами VHT-STF.

Для подробного описания VHT-STF смотрите раздел 21.3.8.3.4 из IEEE® Std 802.11™-2016.

Алгоритмы

свернуть все

Обработка VHT-STF

VHT-STF является одним символом OFDM долго и обрабатывается для улучшенного, получают контроль в настройках MIMO. Для получения дополнительной информации алгоритма обратитесь к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.4.6.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | |

Введенный в R2015b


[1]  802.11ac Станд. IEEE 2 013 Адаптированных и переизданные с разрешением от IEEE. Авторское право IEEE 2013. Все права защищены.
