Прием сигнала

Функции для 802.11™ обработка приема физического уровня

WLAN Toolbox™ обеспечивает функции, которые синхронизируют, демодулируют и декодируют 802,11 формы волны. Используйте эти функции, чтобы обнаружить характеристики формы волны, оценку и правильный для смещения синхронизации символа, оценки и правильный для смещения несущей частоты, и оценить канал. Функции также демодулируют и восстанавливают отдельную преамбулу и поля данных.

Функции

развернуть все

wlanPacketDetectПакетное обнаружение OFDM с помощью L-STF
wlanFormatDetectОбнаружьте формат пакета
wlanSymbolTimingEstimateПрекрасный символ, синхронизирующий оценку с помощью L-LTF
wlanCoarseCFOEstimateКрупная оценка несущей частоты возмещена
wlanFineCFOEstimateПрекрасная оценка несущей частоты возмещена
wlanSampleRateВозвратите номинальную частоту дискретизации
channelDelayЗадержка синхронизации канала
wlanVHTLTFChannelEstimateОценка канала с помощью VHT-LTF
wlanHTLTFChannelEstimateОценка канала с помощью HT-LTF
wlanLLTFChannelEstimateОценка канала с помощью L-LTF
wlanFieldIndicesСгенерируйте индексы поля PPDU
wlanHEDemodulateДемодулируйте поля формы волны HE
wlanDMGOFDMDemodulateДемодулируйте поля формы волны DMG
wlanS1GDemodulateДемодулируйте поля формы волны S1G
wlanVHTLTFDemodulateДемодулируйте форму волны VHT-LTF
wlanHTLTFDemodulateДемодулируйте форму волны HT-LTF
wlanLLTFDemodulateДемодулируйте форму волны L-LTF
wlanHEOFDMInfoПолучите информацию OFDM для передачи HE
wlanDMGOFDMInfoПолучите информацию OFDM для передачи DMG
wlanS1GOFDMInfoПолучите информацию OFDM для передачи S1G
wlanVHTOFDMInfoПолучите информацию OFDM для передачи VHT
wlanHTOFDMInfoВозвратите информацию OFDM для передачи HT
wlanNonHTOFDMInfoПолучите информацию OFDM для передачи non-HT
interpretHESIGABitsОбновите объект настройки восстановления с битами "SIG HE"
getSIGBLengthВозвратите информацию, относящуюся к длине поля HE-SIG-B
wlanFieldIndicesСгенерируйте индексы поля PPDU
wlanHESIGABitRecoverВосстановите информационные биты в поле HE-SIG-A
wlanHESIGBCommonBitRecoverВосстановите общие полевые биты в поле HE-SIG-B
wlanHESIGBUserBitRecoverВосстановите пользовательские полевые биты в поле HE-SIG-B
wlanLSIGBitRecoverВосстановите информационные биты в поле L-SIG
wlanLSIGRecoverВосстановите биты информации о L-SIG
wlanVHTSIGARecoverВосстановите информационные биты VHT-SIG-A
wlanVHTSIGBRecoverВосстановите информационные биты VHT-SIG-B
wlanHTSIGRecoverВосстановите биты информации о HT-SIG
wlanDMGHeaderBitRecoverВосстановите биты заголовка с поля заголовка DMG
wlanFieldIndicesСгенерируйте индексы поля PPDU
wlanVHTDataRecoverВосстановите данные VHT
wlanHTDataRecoverВосстановите данные HT
wlanNonHTDataRecoverВосстановите данные non-HT
wlanDMGDataBitRecoverВосстановите биты данных с поля данных DMG
wlanHEDataBitRecoverВосстановите биты данных с Поля данных HE
wlanScrambleСкремблируйте и дескремблируйте последовательность двоичного входа
wlanConstellationDemapСозвездие demapping
wlanBCCDeinterleaveУстраните чередование двоичного файла, convolutionally чередовал вход
wlanStreamDeparseПотоковый-deparse двоичный вход
wlanSegmentDeparseBitsБиты данных сегмента-deparse
wlanSegmentParseSymbolsПоднесущие данных синтаксического анализа сегмента
wlanBCCDecodeConvolutionally декодируют входные данные
wlanGolaySequenceСгенерируйте последовательность Golay

Объекты

развернуть все

comm.PhaseFrequencyOffsetПримените фазу и смещения частоты к входному сигналу
wlanHERecoveryConfigСоздайте объект настройки восстановления HE

Темы

Основные шаги восстановления данных VHT

Выполните основное восстановление данных VHT.

Рекомендуемые примеры

Recover and Analyze Packets in 802.11ax Waveform

Восстановите и анализируйте пакеты в 802.11ax форма волны

Вслепую обнаруживает, декодирует и анализирует несколько IEEE 802.11a™ и пакеты IEEE 802.11ax™ в форме волны. Пример предоставляет сводные данные обнаруженных пакетов и отображает содержимое MAC, величину вектора ошибок (EVM), степень и сигнальную информацию для выбранного пакета.

Скрипт Open Live Script
802.11ax Packet Error Rate Simulation for Single User Format

802.11ax пакетная симуляция коэффициента ошибок для формата отдельного пользователя

Измерьте пакетный коэффициент ошибок высокоэффективной (HE) ссылки формата отдельного пользователя IEEE® 802.11ax™.

Открыть скрипт
802.11ax Downlink OFDMA and Multi-User MIMO Throughput Simulation

802.11ax передают в нисходящем направлении OFDMA и многопользовательскую симуляцию пропускной способности MIMO

Передача и получает обработку для IEEE® 802.11ax™ многопользовательская нисходящая передача по внутреннему исчезающему каналу TGax. Симулированы три режима передачи: OFDMA, MU-MIMO и комбинация OFDMA и MU-MIMO.

Открыть скрипт

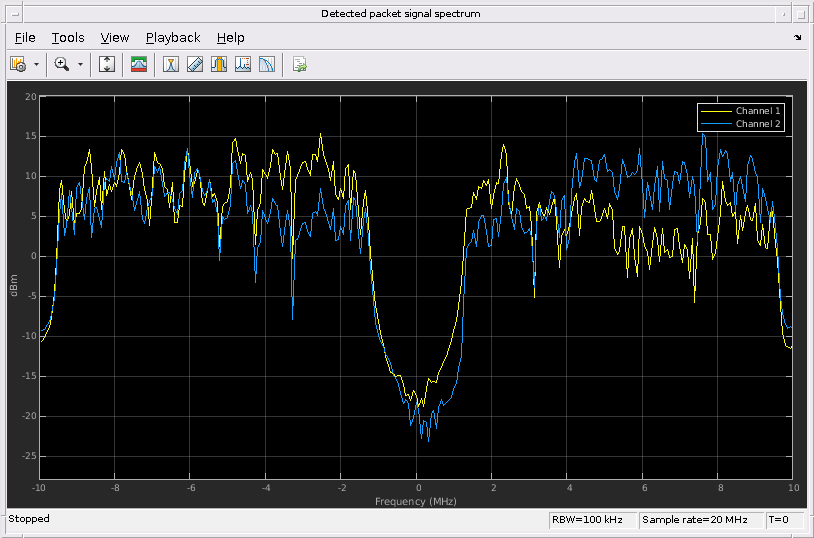

Recovery Procedure for an 802.11ax Packet

Процедура восстановления для 802.11ax пакет

Обнаружьте пакет и декодируйте биты полезной нагрузки в полученной форме волны IEEE® 802.11ax™. Получатель восстанавливает параметры формата пакета с полей преамбулы, чтобы декодировать поле данных и систему координат MAC.

Открыть скрипт
802.11ad Packet Error Rate Single Carrier PHY Simulation with TGay Channel

802.11ad пакетный коэффициент ошибок один поставщик услуг симуляция PHY с каналом TGay

Измерьте пакетный коэффициент ошибок одного поставщика услуг (SC) IEEE® 802.11ad™ DMG ссылка PHY с помощью сквозной симуляции.

Открыть скрипт
802.11ac Multi-User MIMO Precoding

802.11ac многопользовательское предварительное кодирование MIMO

Передача и получает обработку для 802.11ac™ многопользовательская нисходящая передача по исчезающему каналу. Пример использует линейные методы перед кодированием на основе сингулярного разложения (SVD) канала.

Открыть скрипт
802.11ac Packet Error Rate Simulation for 8x8 TGac Channel

Пакетная симуляция коэффициента ошибок 802.11ac для 8x8 канал TGac

Измерьте пакетный коэффициент ошибок ссылки IEEE® 802.11ac™ VHT с помощью сквозной симуляции с исчезновением модель канала TGac и аддитивный белый Гауссов шум.

Открыть скрипт
Recovery Procedure for an 802.11ac Packet

Процедура восстановления для пакета 802.11ac

Обнаружьте пакет и декодируйте биты полезной нагрузки в полученной форме волны IEEE® 802.11ac™ VHT. Получатель восстанавливает параметры формата пакета с полей преамбулы, чтобы декодировать данные.

Открыть скрипт
802.11ah Packet Error Rate Simulation for 2x2 TGah Channel

802.11ah пакетная симуляция коэффициента ошибок для 2x2 канал TGah

Измерьте пакетный коэффициент ошибок IEEE® 802.11ah™ S1G короткая ссылка преамбулы с помощью сквозной симуляции с исчезновением TGah внутренняя модель канала и аддитивный белый Гауссов шум.

Открыть скрипт
802.11n Packet Error Rate Simulation for 2x2 TGn Channel

802.11n пакетная симуляция коэффициента ошибок для 2x2 канал TGn

Измерьте пакетный коэффициент ошибок ссылки IEEE® 802.11n™ HT с помощью сквозной симуляции с исчезновением модель канала TGn и аддитивный белый Гауссов шум.

Открыть скрипт
802.11 OFDM Beacon Receiver with Captured Data

802.11 получателя маяка OFDM с собранными данными

Проект получателя, который может восстановиться 802.11™ пакеты маяка OFDM в формате non-HT, переданном по воздуху от коммерческих 802,11 оборудования. Пакеты маяка обычно передаются в формате non-HT, даже для HT [1], VHT [1] и/или HE [2] способное оборудование. Информация о пакете, такая как SSID распечатана к командной строке во время восстановления.

Открыть скрипт

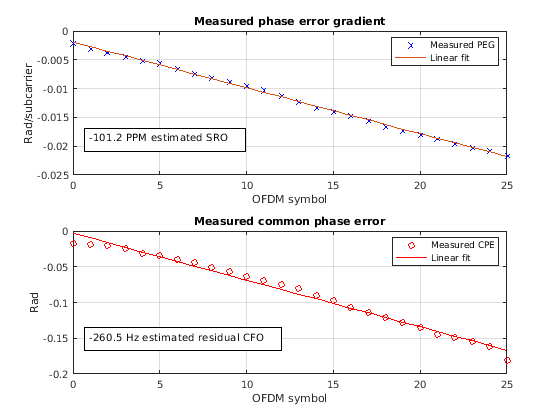

Joint Sampling Rate and Carrier Frequency Offset Tracking

Уровень выборки соединения и отслеживание смещения несущей частоты

Демонстрирует уровень выборки соединения и отслеживание смещения несущей частоты в получателе WLAN.

Открыть скрипт
