nrCDLChannel

Отправьте сигнал через модель канала CDL

Описание

nrCDLChannel Система object™ отправляет входной сигнал через уровень ссылки мультивхода мультивыводится (MIMO) кластеризованной линии задержки (CDL), исчезающий канал, чтобы получить поврежденный каналом сигнал. Объект реализует следующие аспекты TR 38.901 [1]:

Разделите 7.7.1: модели CDL
Разделите 7.7.3: Масштабирование задержек
Разделите 7.7.5.1: Масштабирование углов
Разделите 7.7.6: k-фактор для моделей канала LOS

Отправить сигнал через CDL модель канала MIMO:

Создайте nrCDLChannel объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?.

Создание

Синтаксис

cdl = nrCDLChannel

cdl = nrCDLChannel(Name,Value)

Описание

cdl = nrCDLChannel создает CDL Системный объект канала MIMO.

пример

cdl = nrCDLChannel(Name,Value) создает объект с набором свойств при помощи одной или нескольких пар "имя-значение". Заключите имя свойства в кавычках, сопровождаемых заданным значением. Незаданные свойства берут значения по умолчанию.

Пример: cdl = nrCDLChannel('DelayProfile','CDL-D','DelaySpread',2e-6) создает объект канала с профилем задержки CDL-D и распространением задержки 2 микросекунд.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

`DelayProfile` — Профиль задержки CDL
`'CDL-A'` (значение по умолчанию) | `'CDL-B'` | `'CDL-C'` | `'CDL-D'` | `'CDL-E'` | `'Custom'`

Задержка CDL профилирует в виде 'CDL-A', 'CDL-B', 'CDL-C', 'CDL-D', 'CDL-E', или 'Custom'. Смотрите, что TR 38.901 разделяет 7.7.1, таблицы 7.7.1-1 к 7.7.1-5.

Когда вы устанавливаете это свойство на 'Custom', сконфигурируйте профиль задержки с помощью свойств PathDelays, AveragePathGains, AnglesAoA, AnglesAoD, AnglesZoA, AnglesZoD, HasLOSCluster, KFactorFirstCluster, AngleSpreads, XPR, и NumStrongestClusters.

Типы данных: char | string

`PathDelays` — Дискретный путь задерживается в секундах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Дискретный путь задерживается в секундах в виде числового скаляра или вектора-строки. AveragePathGains и PathDelays должен иметь тот же размер.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`AveragePathGains` — Средний путь получает в дБ
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Средний путь получает в дБ в виде числового скаляра или вектора-строки. AveragePathGains и PathDelays должен иметь тот же размер.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`AnglesAoA` — Азимут угла падения в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Азимут угла падения в градусах в виде числового скаляра или вектора-строки. Векторные элементы задают углы для каждого кластера.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`AnglesAoD` — Азимут исходного угла в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Азимут исходного угла в градусах в виде числового скаляра или вектора-строки. Векторные элементы задают углы для каждого кластера.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`AnglesZoA` — Зенит угла падения в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зенит угла падения в градусах в виде числового скаляра или вектора-строки. Векторные элементы задают углы для каждого кластера.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`AnglesZoD` — Зенит исходного угла в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зенит исходного угла в градусах в виде числового скаляра или вектора-строки. Векторные элементы задают углы для каждого кластера.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`HasLOSCluster` — Кластер угла обзора профиля задержки
`false` (значение по умолчанию) | `true`

Кластер угла обзора (LOS) задержки профилирует в виде false или true. PathDelays, AveragePathGains, AnglesAoA, AnglesAoD, AnglesZoA, и AnglesZoD свойства задают профиль задержки. Чтобы включить кластер LOS профиля задержки, установите HasLOSCluster к true.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: логический

`KFactorFirstCluster` — K-фактор в первом кластере задержки профилирует в дБ
13.3 (значение по умолчанию) | числовой скаляр

K-фактор в первом кластере задержки профилирует в дБ в виде числового скаляра. Значение по умолчанию соответствует K-фактору в первом кластере CDL-D, как задано в Разделе TR 38.901 7.7.1, Таблице 7.7.1-4.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom' и HasLOSCluster к true.

Типы данных: double

`AngleScaling` — Примените масштабирование углов
`false` (значение по умолчанию) | `true`

Примените масштабирование углов в виде false или true согласно Разделу TR 38.901 7.7.5.1. Когда установлено в true, AngleSpreads и MeanAngles свойства задают масштабирование углов.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'CDL-A', 'CDL-B', 'CDL-C', 'CDL-D', или 'CDL-E'. Это свойство не запрашивает пользовательский профиль задержки.

Типы данных: логический

`AngleSpreads` — Масштабируемый или кластерно-мудрый угол RMS распространяется в градусах
[5.0 11.0 3.0 3.0] (значение по умолчанию) | четырехэлементный вектор-строка

Масштабируемый или кластерно-мудрый среднеквадратичный (RMS) угол распространяется в градусах в виде четырехэлементного вектора-строки в одной из следующих форм:

[ASD ASA ZSD ZSA] — Использование этот вектор, чтобы задать желаемые угловые распространения RMS канала, как описано в Разделе TR 38.901 7.7.5.1 _(ASdesired), где:
- ASD является распространением азимута RMS исходных углов
- ASA является распространением азимута RMS углов падения
- ZSD является распространением зенита RMS исходных углов
- ZSA является распространением зенита RMS углов падения
Чтобы использовать эту форму, установите AngleScaling к true и DelayProfile к 'CDL-A', 'CDL-B', 'CDL-C', 'CDL-D', или 'CDL-E'.
[_ASD C _ASA C C _ZSD C _ZSA] — Использование этот вектор, чтобы задать кластерно-мудрый угол RMS распространяется для масштабирования углов смещения луча в кластере, как описано в Разделе TR 38.901 7.7.1, Step1, где:
- _ASD C является кластерно-мудрым распространением азимута RMS исходных углов
- _ASA C является кластерно-мудрым распространением азимута RMS углов падения
- C _ZSD является кластерно-мудрым распространением зенита RMS исходных углов
- C _ZSA является кластерно-мудрым распространением зенита RMS углов падения
Чтобы использовать эту форму, установите DelayProfile к 'Custom'. На основе Раздела TR 38.901 7.7.5.1, объект не выполняет угол, масштабирующийся в этом случае.

Значение по умолчанию соответствует кластерно-мудрым угловым распространениям по умолчанию CDL-A, как задано в Разделе TR 38.901 7.7.1 Таблиц 7.7.1-1.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom' или AngleScaling к true.

Типы данных: double

`MeanAngles` — Масштабированные средние углы в градусах
[0.0 0.0 0.0 0.0] (значение по умолчанию) | четырехэлементный вектор-строка

Масштабированные средние углы в градусах в виде четырехэлементного вектора-строки из формы [AoD AoA ZoD ZoA].

AoD является средним азимутом исходных углов после масштабирования
AoA является средним азимутом углов падения после масштабирования
ZoD является средним зенитом исходных углов после масштабирования
ZoA является средним зенитом углов падения после масштабирования

Используйте этот вектор, чтобы задать желаемые средние углы канала, используемого для углового масштабирования, как описано в Разделе TR 38.901 7.7.5.1 ( $μ_{Φ, desired}$ ).

Зависимости

Чтобы включить это свойство, установите AngleScaling к true.

Типы данных: double

`XPR` — Отношение степени перекрестной поляризации в дБ
10.0 (значение по умолчанию) | числовой скаляр

Отношение степени перекрестной поляризации в дБ в виде числового скаляра. Значение по умолчанию соответствует кластерно-мудрому отношению степени перекрестной поляризации CDL-A, как задано в Разделе TR 38.901 7.7.1, Таблице 7.7.1-1.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`DelaySpread` — Желаемое распространение задержки RMS в секундах
`30e-9` (значение по умолчанию) | числовой скаляр

Желаемое распространение задержки RMS в секундах в виде числового скаляра. Поскольку примеры желаемой RMS задерживают распространения, _DSdesired, смотрите Раздел TR 38.901 7.7.3 и Таблицы 7.7.3-1 и 7.7.3-2.

Зависимости

Типы данных: double

`CarrierFrequency` — Несущая частота в Гц
`4e9` (значение по умолчанию) | числовой скаляр

Несущая частота в Гц в виде числового скаляра.

Типы данных: double

`MaximumDopplerShift` — Максимальный эффект Доплера в Гц
5 (значение по умолчанию) | неотрицательный числовой скаляр

Максимальный эффект Доплера в Гц в виде неотрицательного числового скаляра. Это свойство применяется ко всем путям к каналу. Когда максимальный эффект Доплера установлен в 0, канал остается статическим для целого входа. Чтобы сгенерировать новую реализацию канала, сбросьте объект путем вызова reset функция.

Типы данных: double

`UTDirectionOfTravel` — Пользовательское направление терминала перемещения в градусах
[0; 90] (значение по умолчанию) | двухэлементный вектор-столбец

Пользовательский терминал (или оборудование пользователя) направление перемещения в градусах в виде двухэлементного вектор-столбца. Векторные элементы задают азимут и компоненты вертикального изменения [азимут; вертикальное изменение].

Типы данных: double

`KFactorScaling` — Масштабирование k-фактора
`false` (значение по умолчанию) | `true`

K-фактор, масштабирующийся в виде false или true. Когда установлено в true, KFactor свойство задает желаемый K-фактор, и объект применяет K-фактор, масштабирующийся как описано в Разделе TR 38.901 7.7.6.

Примечание

Масштабирование k-фактора изменяет и задержки пути и степени пути.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'CDL-D' или 'CDL-E'.

Типы данных: double

`KFactor` — Желаемый K-фактор для масштабирования в дБ
9.0 (значение по умолчанию) | числовой скаляр

Желаемый K-фактор для масштабирования в дБ в виде числового скаляра. Для типичных значений K-фактора смотрите Раздел TR 38.901 7.7.6 и Таблицу 7.5-6.

Примечание

Масштабирование k-фактора изменяет и задержки пути и степени пути.
K-factor применяется к полному профилю задержки. А именно, K-фактором после масштабирования является _Kmodel как описано в Разделе TR 38.901 7.7.6. _Kmodel отношение степени первого LOS пути к общей степени всех Лапласовых кластеров, включая Лапласовую часть первого кластера.

Зависимости

Чтобы включить это свойство, установите KFactorScaling к true.

Типы данных: double

`SampleRate` — Частота дискретизации входного сигнала в Гц
`30.72e6` (значение по умолчанию) | положительный числовой скаляр

Частота дискретизации входного сигнала в Гц в виде положительного числового скаляра.

Типы данных: double

`TransmitAntennaArray` — Передайте характеристики антенной решетки
структура

Передайте характеристики антенной решетки в виде структуры, которая содержит эти поля:

Поле параметра	Значения	Описание
`Size`	[2 2 2 1 1] (значение по умолчанию), вектор-строка	Размер антенной решетки [M N P M _g N _g], где: M и N являются количеством строк и столбцов в антенной решетке, соответственно. P является количеством поляризации (1 или 2). M _g и N _g являются количеством панелей строки и столбца массивов, соответственно. `nrCDLChannel` Системный объект сопоставляет входной сигнал `signalIn` к мудрым панелью элементам антенной решетки, в порядке, что 5-D массив размера M-by-N-by-P-by-Mg-by-Ng линейно индексируется через первую размерность к последнему. Например, этот рисунок показывает, как объект сопоставляет входной сигнал `signalIn` к антенной решетке размера `[2 3 2 2 2]`. Антенная решетка состоит из панелей антенны 2 на 2 2 3 элементов с 2 поляризацией. Объект сопоставляет первый M = 2 столбца входного сигнала (s1 и s2) к первому столбцу антенных элементов с первым углом поляризации первой панели. Следующий M = 2 столбца входного сигнала (s3 и s4) сопоставлен со следующим столбцом антенных элементов и так далее. После этого шаблона объект сопоставляет первый M × N = 6 столбцов входного сигнала (s1 к s6) к антенным элементам с первым углом поляризации полной первой панели. Точно так же следующие 6 столбцов входного сигнала (s7 к s12) сопоставлены с антенными элементами со вторым углом поляризации первой панели. Последующие наборы M × N × P = 12 столбцов входного сигнала (s13 к s24, s25 к s36, s37 к s48) сопоставлены с последовательными панелями, беря строки панели сначала, затем столбцы панели.
`ElementSpacing`	[0.5 0.5 1.0 1.0] (значение по умолчанию), вектор-строка	Интервал элемента, в длинах волн в виде вектора-строки из формы [λ _{по сравнению с} λ _h dg _{по сравнению с} dg _h]. Векторные элементы представляют вертикальный и горизонтальный интервал элемента и вертикальный и горизонтальный интервал панели, соответственно.
`PolarizationAngles`	[45 -45] (значение по умолчанию), вектор-строка	Углы поляризации в градусах в виде вектора-строки из формы [θ ρ].
`Orientation`	[0; 0; 0](значение по умолчанию), вектор-столбец	Механическая ориентация массива, в градусах в виде вектор-столбца формы [α; β; γ]. Векторные элементы задают подшипник, downtilt, и наклон, соответственно. Значение по умолчанию указывает, что поперечное направление массива указывает на положительную ось X.
`Element`	'38.901' (значение по умолчанию), `'isotropic'`	Диаграмма направленности антенного элемента как описано в Разделе TR 38.901 7.3. (Обратите внимание на то, что TR 38.901 заменил TR 38.900.)
`PolarizationModel`	`'Model-2'` (значение по умолчанию), `'Model-1'`	Модель, которая определяет полевые шаблоны излучения на основе заданного шаблона степени излучения. Для получения дополнительной информации смотрите Раздел TR 38.901 7.3.2.

Типы данных: struct

`ReceiveAntennaArray` — Получите характеристики антенной решетки
структура

Получите характеристики антенной решетки в виде структуры, которая содержит эти поля:

Поле параметра	Значения	Описание
`Size`	[1 1 2 1 1] (значение по умолчанию), вектор-строка	Размер антенной решетки [M N P M _g N _g], где: M и N являются количеством строк и столбцов в антенной решетке, соответственно. P является количеством поляризации (1 или 2). M _g и N _g являются количеством панелей строки и столбца массивов, соответственно. `nrCDLChannel` Системный объект сопоставляет элементы антенной решетки с выходным сигналом `signalOut` мудрый панелью, в порядке, что 5-D массив размера M-by-N-by-P-by-Mg-by-Ng линейно индексируется через первую размерность к последнему. Например, этот рисунок показывает, как объект сопоставляет антенную решетку размера `[2 3 2 2 2]` к выходному сигналу `signalOut`. Антенная решетка состоит из панелей антенны 2 на 2 2 3 элементов с 2 поляризацией. Первый столбец антенных элементов с первым углом поляризации первой панели сопоставлен с первым M = 2 столбца выходного сигнала (s1 и s2). Следующий столбец антенных элементов сопоставлен со следующим M = 2 столбца выходного сигнала (s3 и s4) и так далее. После этого шаблона объект сопоставляет антенные элементы с первым углом поляризации полной первой панели к первому M × N = 6 столбцов выходного сигнала (s1 к s6). Точно так же антенные элементы со вторым углом поляризации первой панели сопоставлены со следующими 6 столбцами выходного сигнала (s7 к s12). Последовательные панели сопоставлены с последующими наборами M × N × P = 12 столбцов выходного сигнала (s13 к s24, s25 к s36, s37 к s48), беря строки панели сначала, затем столбцы панели.
`ElementSpacing`	[0.5 0.5 0.5 0.5] (значение по умолчанию), вектор-строка	Интервал элемента, в длинах волн в виде вектора-строки из формы [λ _{по сравнению с} λ _h dg _{по сравнению с} dg _h]. Векторные элементы представляют вертикальный и горизонтальный интервал элемента и вертикальный и горизонтальный интервал панели, соответственно.
`PolarizationAngles`	[0 90] (значение по умолчанию), вектор-строка	Углы поляризации в градусах в виде вектора-строки из формы [θ ρ].
`Orientation`	[0; 0; 0](значение по умолчанию), вектор-столбец	Механическая ориентация массива, в градусах в виде вектор-столбца формы [α; β; γ]. Векторные элементы задают подшипник, downtilt, и наклон, соответственно. Значение по умолчанию указывает, что поперечное направление массива указывает на положительную ось X.
`Element`	`'isotropic'` (значение по умолчанию), '38.901'	Диаграмма направленности антенного элемента как описано в Разделе TR 38.901 7.3. (Обратите внимание на то, что TR 38.901 заменил TR 38.900.)
`PolarizationModel`	`'Model-2'` (значение по умолчанию), `'Model-1'`	Модель, которая определяет полевые шаблоны излучения на основе заданного шаблона степени излучения. Для получения дополнительной информации смотрите Раздел TR 38.901 7.3.2.

Типы данных: struct

`SampleDensity` — Количество выборок времени на половину длины волны
64 (значение по умолчанию) | `Inf` | числовой скаляр

Количество выборок времени на половину длины волны в виде Inf или числовой скаляр. SampleDensity и MaximumDopplerShift свойства управляют содействующей частотой дискретизации генерации, Fcg, данным

Fcg = MaximumDopplerShift × 2 × SampleDensity.

Установка SampleDensity к Inf присвоения Fcg значение SampleRate свойство.

Типы данных: double

`NormalizePathGains` — Нормируйте усиления пути
`true` (значение по умолчанию) | `false`

Нормируйте усиления пути в виде true или false. Используйте это свойство нормировать процессы исчезновения. Когда это свойство установлено в true, общая степень усилений пути, усредняемых в зависимости от времени, составляет 0 дБ. Когда это свойство установлено в false, усиления пути не нормированы. Средние степени усилений пути заданы выбранным профилем задержки, или если DelayProfile установлен в 'Custom', AveragePathGains свойство.

Типы данных: логический

`InitialTime` — Смещение времени исчезающего процесса в секундах
0.0 (значение по умолчанию) | числовой скаляр

Смещение времени исчезающего процесса в секундах в виде числового скаляра.

Настраиваемый: да

Типы данных: double

`NumStrongestClusters` — Количество самых сильных кластеров, чтобы разделить в подкластеры
0 (значение по умолчанию) | числовой скаляр

Количество самых сильных кластеров, чтобы разделить в подкластеры в виде числового скаляра. Смотрите Раздел TR 38.901 7.5, Шаг 11.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom'.

Типы данных: double

`ClusterDelaySpread` — Кластерное распространение задержки в секундах
`3.90625e-9` (значение по умолчанию) | неотрицательный скаляр

Кластерное распространение задержки в секундах в виде неотрицательного скаляра. Используйте это свойство задать перемещение задержки между подкластерами для разделения кластеров в подкластеры. Смотрите Раздел TR 38.901 7.5, Шаг 11.

Зависимости

Чтобы включить это свойство, установите DelayProfile к 'Custom' и NumStrongestClusters к значению, больше, чем нуль.

Типы данных: double

`RandomStream` — Источник потока случайных чисел
`'mt19937ar with seed'` (значение по умолчанию) | `'Global stream'`

Источник потока случайных чисел в виде одного из следующего:

'mt19937ar with seed' — Объект использует mt19937ar алгоритм для нормально распределенной генерации случайных чисел. Вызов reset функционируйте сбрасывает фильтры и повторно инициализирует поток случайных чисел к значению Seed свойство.
'Global stream' — Объект использует текущий глобальный поток случайных чисел для нормально распределенной генерации случайных чисел. Вызов reset функционируйте сбрасывает только фильтры.

`Seed` — Начальный seed mt19937ar потока случайных чисел
73 (значение по умолчанию) | неотрицательный числовой скаляр

Начальный seed mt19937ar потока случайных чисел в виде неотрицательного числового скаляра.

Зависимости

Чтобы включить это свойство, установите RandomStream на 'mt19937ar with seed'. При вызове reset функция, seed повторно инициализирует mt19937ar поток случайных чисел.

Типы данных: double

`ChannelFiltering` — Исчезающая фильтрация канала
`true` (значение по умолчанию) | `false`

Исчезающая фильтрация канала в виде true или false. Когда это свойство установлено в false, следующие условия применяются:

Объект не берет входного сигнала и возвращает только усиления пути и шаги расчета.
SampleDensity свойство определяет, когда произвести коэффициенты канала.
NumTimeSamples свойство управляет длительностью реализации процесса исчезновения на частоте дискретизации, данной SampleRate свойство.

Типы данных: логический

`NumTimeSamples` — Количество выборок времени
30720 (значение по умолчанию) | положительное целое число

Количество выборок времени в виде положительного целого числа. Используйте это свойство установить длительность реализации процесса исчезновения.

Настраиваемый: да

Зависимости

Чтобы включить это свойство, установите ChannelFiltering к false.

Типы данных: double

`NormalizeChannelOutputs` — Нормируйте канал, выходные параметры количеством получают антенны
`true` (значение по умолчанию) | `false`

Нормируйте канал, выходные параметры количеством получают антенны в виде true или false.

Зависимости

Чтобы включить это свойство, установите ChannelFiltering к true.

Типы данных: логический

Использование

Синтаксис

signalOut = cdl(signalIn)

[signalOut,pathGains] = cdl(signalIn)

[signalOut,pathGains,sampleTimes] = cdl(signalIn)

[pathGains,sampleTimes] = cdl()

Описание

пример

signalOut = cdl(signalIn) отправляет входной сигнал через CDL MIMO, исчезающий канал, и возвращает поврежденный каналом сигнал.

[signalOut,pathGains] = cdl(signalIn) также возвращает усиления пути к каналу MIMO базового процесса исчезновения.

пример

[signalOut,pathGains,sampleTimes] = cdl(signalIn) также возвращает шаги расчета снимков состояния канала pathGains (первые элементы измерения).

[pathGains,sampleTimes] = cdl() возвращает только усиления пути и шаги расчета. В этом случае, NumTimeSamples свойство определяет длительность процесса исчезновения. Объект действует как источник усилений пути и шагов расчета, не фильтруя входной сигнал.

Чтобы использовать этот синтаксис, необходимо установить ChannelFiltering свойство cdl к false.

Входные параметры

развернуть все

`signalIn` — Входной сигнал
объедините скаляр | вектор | N матрица _S-by-NT

Входной сигнал в виде комплексного скаляра, вектора или N матрица _S-by-NT, где:

N _S является количеством выборок.
N _T является количеством антенн передачи.

Типы данных: single | double
Поддержка комплексного числа: Да

Выходные аргументы

развернуть все

`signalOut` — Выходной сигнал
объедините скаляр | вектор | N матрица _S-by-NR

Выходной сигнал, возвращенный как комплексный скаляр, вектор или N матрица _S-by-NR, где:

N _S является количеством выборок.
N _R является количеством, получают антенны.

Тип данных выходного сигнала имеет ту же точность как тип данных входного сигнала.

Типы данных: single | double
Поддержка комплексного числа: Да

`pathGains` — Усиления пути к каналу MIMO исчезающего процесса
_CS N N_P N_T N_R объединяет матрицу

Усиления пути к каналу MIMO процесса исчезновения, возвращенного как _CS N N_P N_T N_R, объединяют матрицу, где:

_CS N является количеством снимков состояния канала, которыми управляет SampleDensity свойство cdl.
N _P является количеством путей, заданных размером PathDelays свойство cdl.
N _T является количеством антенн передачи.
N _R является количеством, получают антенны.

Тип данных усилений пути имеет ту же точность как тип данных входного сигнала.

Типы данных: single | double
Поддержка комплексного числа: Да

`sampleTimes` — Шаги расчета снимков состояния канала
N _CS-1 вектор-столбец

Шаги расчета снимков состояния канала, возвращенных как N _CS-1 вектор-столбец, где _CS N является количеством снимков состояния канала, которыми управляет SampleDensity свойство.

Типы данных: double

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для `nrCDLChannel`

`info`	Получите характеристическую информацию об уровне ссылки MIMO, исчезающий канал
`getPathFilters`	Получите импульсную характеристику фильтра пути для уровня ссылки MIMO, исчезающий канал
`displayChannel`	Визуализируйте и исследуйте канал CDL характеристики модели

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`clone`	Создайте объект дублированной системы
`isLocked`	Определите, используется ли Системный объект
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Передача по модели канала с профилем задержки CDL-D

Скрипт Open Live Script

Передайте форму волны через модель канала кластеризованной линии задержки (CDL) с профилем задержки CDL-D от Раздела TR 38.901 7.7.1.

Задайте конфигурационную структуру канала с помощью nrCDLChannel Системный объект. Используйте профиль задержки CDL-D, распространение задержки 10 нс и скорость UE 15 км/ч:

v = 15.0;                    % UE velocity in km/h
fc = 4e9;                    % carrier frequency in Hz
c = physconst('lightspeed'); % speed of light in m/s
fd = (v*1000/3600)/c*fc;     % UE max Doppler frequency in Hz

cdl = nrCDLChannel;
cdl.DelayProfile = 'CDL-D';
cdl.DelaySpread = 10e-9;
cdl.CarrierFrequency = fc;
cdl.MaximumDopplerShift = fd;

Сконфигурируйте массив передачи как вектор из формы [M N P Mg Ын] = [2 2 2 1 1], представляя 1 панель (Mg=1, Ng=1) с антенной решеткой 2 на 2 (M=2, N=2) и два угла поляризации (P=2). Сконфигурируйте получить антенную решетку как вектор из формы [M N P Mg Ын] = [1 1 2 1 1], представляя одну пару перекрестных поляризованных совмещенных антенн.

cdl.TransmitAntennaArray.Size = [2 2 2 1 1];
cdl.ReceiveAntennaArray.Size = [1 1 2 1 1];

Создайте случайную форму волны 1 длительности подкадра с 8 антеннами.

SR = 15.36e6;
T = SR * 1e-3;
cdl.SampleRate = SR;
cdlinfo = info(cdl);
Nt = cdlinfo.NumTransmitAntennas;

txWaveform = complex(randn(T,Nt),randn(T,Nt));

Передайте входную форму волны через канал.

rxWaveform = cdl(txWaveform);

Постройте свойства передачи канала с SISO и профилем задержки CDL-B

Скрипт Open Live Script

Постройте канал выход и снимки состояния усиления пути для различных демонстрационных значений плотности при использовании nrCDLChannel Системный объект.

Сконфигурируйте канал с профилем задержки CDL-B от Раздела TR 38.901 7.7.1. Установите максимальный эффект Доплера на 300 Гц и частоту дискретизации канала к 10 кГц.

cdl = nrCDLChannel;
cdl.DelayProfile = 'CDL-B';
cdl.MaximumDopplerShift = 300.0;
cdl.SampleRate = 10e3;
cdl.Seed = 19;

Сконфигурируйте передачу и получите антенные решетки для single-input/single-output операции (SISO).

cdl.TransmitAntennaArray.Size = [1 1 1 1 1];
cdl.ReceiveAntennaArray.Size = [1 1 1 1 1];

Создайте входную форму волны с продолжительностью 40 выборок.

T = 40;
in = ones(T,1);

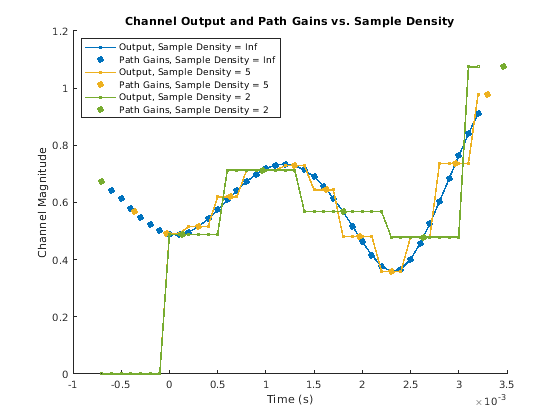

Постройте переходной процесс канала (отображенный как линии) и соответствующие снимки состояния усиления пути (отображенные круги) для различных значений SampleDensity свойство. Демонстрационное свойство плотности управляет, как часто снимки состояния канала взяты относительно Доплеровской частоты.

Когда SampleDensity установлен в Inf, снимок состояния канала взят для каждой входной выборки.
Когда SampleDensity установлен в скаляр S, снимок состояния канала взят на уровне $F_{CS} = 2 S \times MaximumDopplerShift$ .

nrCDLChannel объект применяется, снимки состояния канала к входной форме волны посредством нулевого порядка содержат интерполяцию. Объект берет дополнительный снимок состояния вне конца входа. Некоторые выборки окончательного результата используют это дополнительное значение, чтобы минимизировать ошибку интерполяции. Выход канала содержит переходный процесс (и задержка) из-за фильтров, которые реализуют задержки пути.

s = [Inf 5 2]; % sample densities

legends = {};
figure; hold on;
SR = cdl.SampleRate;
for i = 1:length(s)

    % call channel with chosen sample density
    release(cdl); cdl.SampleDensity = s(i);
    [out,pathgains,sampletimes] = cdl(in);
    chInfo = info(cdl); tau = chInfo.ChannelFilterDelay;

    % plot channel output against time
    t = cdl.InitialTime + ((0:(T-1)) - tau).' / SR;
    h = plot(t,abs(out),'o-');
    h.MarkerSize = 2;
    h.LineWidth = 1.5;
    desc = ['Sample Density = ' num2str(s(i))];
    legends = [legends ['Output, ' desc]];
    disp([desc ', Ncs = ' num2str(length(sampletimes))]);

    % plot path gains against sample times
    h2 = plot(sampletimes-tau/SR,abs(sum(pathgains,2)),'o');
    h2.Color = h.Color;
    h2.MarkerFaceColor = h.Color;
    legends = [legends ['Path Gains, ' desc]];
end

Sample Density = Inf, Ncs = 40

Sample Density = 5, Ncs = 13

Sample Density = 2, Ncs = 6

xlabel('Time (s)');
title('Channel Output and Path Gains vs. Sample Density');
ylabel('Channel Magnitude');
legend(legends,'Location','NorthWest');

Ссылки

[1] 3GPP TR 38.901. “Исследование модели канала для частот от 0,5 до 100 ГГц”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Смотрите также

Введенный в R2018b

Документация

nrCDLChannel

Описание

Создание

Синтаксис

Описание

Свойства

DelayProfile — Профиль задержки CDL 'CDL-A' (значение по умолчанию) | 'CDL-B' | 'CDL-C' | 'CDL-D' | 'CDL-E' | 'Custom'

PathDelays — Дискретный путь задерживается в секундах0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

AveragePathGains — Средний путь получает в дБ0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

AnglesAoA — Азимут угла падения в градусах0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

AnglesAoD — Азимут исходного угла в градусах0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

AnglesZoA — Зенит угла падения в градусах0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

AnglesZoD — Зенит исходного угла в градусах0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

Зависимости

HasLOSCluster — Кластер угла обзора профиля задержки false (значение по умолчанию) | true

Зависимости

KFactorFirstCluster — K-фактор в первом кластере задержки профилирует в дБ13.3 (значение по умолчанию) | числовой скаляр

Зависимости

AngleScaling — Примените масштабирование углов false (значение по умолчанию) | true

Зависимости

AngleSpreads — Масштабируемый или кластерно-мудрый угол RMS распространяется в градусах[5.0 11.0 3.0 3.0] (значение по умолчанию) | четырехэлементный вектор-строка

Зависимости

MeanAngles — Масштабированные средние углы в градусах[0.0 0.0 0.0 0.0] (значение по умолчанию) | четырехэлементный вектор-строка

Зависимости

XPR — Отношение степени перекрестной поляризации в дБ10.0 (значение по умолчанию) | числовой скаляр

Зависимости

DelaySpread — Желаемое распространение задержки RMS в секундах 30e-9 (значение по умолчанию) | числовой скаляр

Зависимости

CarrierFrequency — Несущая частота в Гц 4e9 (значение по умолчанию) | числовой скаляр

MaximumDopplerShift — Максимальный эффект Доплера в Гц5 (значение по умолчанию) | неотрицательный числовой скаляр

UTDirectionOfTravel — Пользовательское направление терминала перемещения в градусах[0; 90] (значение по умолчанию) | двухэлементный вектор-столбец

KFactorScaling — Масштабирование k-фактора false (значение по умолчанию) | true

Зависимости

KFactor — Желаемый K-фактор для масштабирования в дБ9.0 (значение по умолчанию) | числовой скаляр

Зависимости

SampleRate — Частота дискретизации входного сигнала в Гц 30.72e6 (значение по умолчанию) | положительный числовой скаляр

TransmitAntennaArray — Передайте характеристики антенной решетки структура

ReceiveAntennaArray — Получите характеристики антенной решетки структура

SampleDensity — Количество выборок времени на половину длины волны64 (значение по умолчанию) | Inf | числовой скаляр

NormalizePathGains — Нормируйте усиления пути true (значение по умолчанию) | false

InitialTime — Смещение времени исчезающего процесса в секундах0.0 (значение по умолчанию) | числовой скаляр

NumStrongestClusters — Количество самых сильных кластеров, чтобы разделить в подкластеры0 (значение по умолчанию) | числовой скаляр

Зависимости

ClusterDelaySpread — Кластерное распространение задержки в секундах 3.90625e-9 (значение по умолчанию) | неотрицательный скаляр

Зависимости

RandomStream — Источник потока случайных чисел 'mt19937ar with seed' (значение по умолчанию) | 'Global stream'

Seed — Начальный seed mt19937ar потока случайных чисел73 (значение по умолчанию) | неотрицательный числовой скаляр

Зависимости

ChannelFiltering — Исчезающая фильтрация канала true (значение по умолчанию) | false

NumTimeSamples — Количество выборок времени30720 (значение по умолчанию) | положительное целое число

Зависимости

NormalizeChannelOutputs — Нормируйте канал, выходные параметры количеством получают антенны true (значение по умолчанию) | false

Зависимости

Использование

Синтаксис

Описание

Входные параметры

signalIn — Входной сигнал объедините скаляр | вектор | N матрица S-by-NT

Выходные аргументы

signalOut — Выходной сигнал объедините скаляр | вектор | N матрица S-by-NR

pathGains — Усиления пути к каналу MIMO исчезающего процесса CS N NP NT NR объединяет матрицу

sampleTimes — Шаги расчета снимков состояния канала N CS-1 вектор-столбец

Функции объекта

Характерный для nrCDLChannel

Характерный для всех системных объектов

Примеры

Передача по модели канала с профилем задержки CDL-D

Постройте свойства передачи канала с SISO и профилем задержки CDL-B

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Функции

Объекты

`DelayProfile` — Профиль задержки CDL
`'CDL-A'` (значение по умолчанию) | `'CDL-B'` | `'CDL-C'` | `'CDL-D'` | `'CDL-E'` | `'Custom'`

`PathDelays` — Дискретный путь задерживается в секундах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`AveragePathGains` — Средний путь получает в дБ
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`AnglesAoA` — Азимут угла падения в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`AnglesAoD` — Азимут исходного угла в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`AnglesZoA` — Зенит угла падения в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`AnglesZoD` — Зенит исходного угла в градусах
0.0 (значение по умолчанию) | числовой скаляр | вектор-строка

`HasLOSCluster` — Кластер угла обзора профиля задержки
`false` (значение по умолчанию) | `true`

`KFactorFirstCluster` — K-фактор в первом кластере задержки профилирует в дБ
13.3 (значение по умолчанию) | числовой скаляр

`AngleScaling` — Примените масштабирование углов
`false` (значение по умолчанию) | `true`

`AngleSpreads` — Масштабируемый или кластерно-мудрый угол RMS распространяется в градусах
[5.0 11.0 3.0 3.0] (значение по умолчанию) | четырехэлементный вектор-строка

`MeanAngles` — Масштабированные средние углы в градусах
[0.0 0.0 0.0 0.0] (значение по умолчанию) | четырехэлементный вектор-строка

`XPR` — Отношение степени перекрестной поляризации в дБ
10.0 (значение по умолчанию) | числовой скаляр

`DelaySpread` — Желаемое распространение задержки RMS в секундах
`30e-9` (значение по умолчанию) | числовой скаляр

`CarrierFrequency` — Несущая частота в Гц
`4e9` (значение по умолчанию) | числовой скаляр

`MaximumDopplerShift` — Максимальный эффект Доплера в Гц
5 (значение по умолчанию) | неотрицательный числовой скаляр

`UTDirectionOfTravel` — Пользовательское направление терминала перемещения в градусах
[0; 90] (значение по умолчанию) | двухэлементный вектор-столбец

`KFactorScaling` — Масштабирование k-фактора
`false` (значение по умолчанию) | `true`

`KFactor` — Желаемый K-фактор для масштабирования в дБ
9.0 (значение по умолчанию) | числовой скаляр

`SampleRate` — Частота дискретизации входного сигнала в Гц
`30.72e6` (значение по умолчанию) | положительный числовой скаляр

`TransmitAntennaArray` — Передайте характеристики антенной решетки
структура

`ReceiveAntennaArray` — Получите характеристики антенной решетки
структура

`SampleDensity` — Количество выборок времени на половину длины волны
64 (значение по умолчанию) | `Inf` | числовой скаляр

`NormalizePathGains` — Нормируйте усиления пути
`true` (значение по умолчанию) | `false`

`InitialTime` — Смещение времени исчезающего процесса в секундах
0.0 (значение по умолчанию) | числовой скаляр

`NumStrongestClusters` — Количество самых сильных кластеров, чтобы разделить в подкластеры
0 (значение по умолчанию) | числовой скаляр

`ClusterDelaySpread` — Кластерное распространение задержки в секундах
`3.90625e-9` (значение по умолчанию) | неотрицательный скаляр

`RandomStream` — Источник потока случайных чисел
`'mt19937ar with seed'` (значение по умолчанию) | `'Global stream'`

`Seed` — Начальный seed mt19937ar потока случайных чисел
73 (значение по умолчанию) | неотрицательный числовой скаляр

`ChannelFiltering` — Исчезающая фильтрация канала
`true` (значение по умолчанию) | `false`

`NumTimeSamples` — Количество выборок времени
30720 (значение по умолчанию) | положительное целое число

`NormalizeChannelOutputs` — Нормируйте канал, выходные параметры количеством получают антенны
`true` (значение по умолчанию) | `false`

`signalIn` — Входной сигнал
объедините скаляр | вектор | N матрица _S-by-NT

`signalOut` — Выходной сигнал
объедините скаляр | вектор | N матрица _S-by-NR

`pathGains` — Усиления пути к каналу MIMO исчезающего процесса
_CS N N_P N_T N_R объединяет матрицу

`sampleTimes` — Шаги расчета снимков состояния канала
N _CS-1 вектор-столбец

Характерный для `nrCDLChannel`

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
