nrPerfectChannelEstimate

Совершенная оценка канала

свернуть все на странице

Синтаксис

h = nrPerfectChannelEstimate(pathGains,pathFilters,nrb,scs,initialSlot)
h = nrPerfectChannelEstimate(carrier,pathGains,pathFilters)
h = nrPerfectChannelEstimate(___,toffset)
h = nrPerfectChannelEstimate(___,toffset,sampleTimes)
h = nrPerfectChannelEstimate(___,cpl)
h = nrPerfectChannelEstimate(___,'CyclicPrefix',cpl)
h = nrPerfectChannelEstimate(___,Name,Value)

Описание

пример

h = nrPerfectChannelEstimate(pathGains,pathFilters,nrb,scs,initialSlot) выполняет совершенную оценку канала. Функция сначала восстанавливает импульсную характеристику канала от усилений пути к каналу pathGains и путь фильтрует импульсную характеристику pathFilters. Функция затем выполняет демодуляцию ортогонального мультиплексирования деления частоты (OFDM) для nrb количество ресурса блокируется с поднесущей, располагающей с интервалами scs, и начальный номер слота initialSlot.

h = nrPerfectChannelEstimate(carrier,pathGains,pathFilters) задает параметры конфигурации поставщика услуг.

пример

h = nrPerfectChannelEstimate(___,toffset) также задает смещение синхронизации в дополнение к входным параметрам в любом из предыдущих синтаксисов. Смещение синхронизации указывает на начальную точку демодуляции OFDM на восстановленной форме волны.

h = nrPerfectChannelEstimate(___,toffset,sampleTimes) также задает шаги расчета снимков состояния канала в дополнение к входным параметрам в первых и вторых предыдущих синтаксисах.

h = nrPerfectChannelEstimate(___,cpl) или h = nrPerfectChannelEstimate(___,'CyclicPrefix',cpl) также задает длину циклического префикса в дополнение к входным параметрам во всех предыдущих синтаксисах, которые не включают carrier входной параметр.

h = nrPerfectChannelEstimate(___,Name,Value) задает опции при помощи одного или нескольких аргументов пары "имя-значение" в дополнение к любой комбинации входных параметров от предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Задайте конфигурационную структуру канала с помощью nrTDLChannel Системный объект. Используйте задержку profileTDL-C от Раздела TR 38.901 7.7.2.

SR = 7.68e6;
tdl = nrTDLChannel;
tdl.DelayProfile = 'TDL-C';
tdl.DelaySpread = 100e-9;
tdl.MaximumDopplerShift = 300;
tdl.SampleRate = SR;

Создайте случайную форму волны с длительностью 1 подкадра.

T = SR*1e-3;
tdlInfo = info(tdl);
Nt = tdlInfo.NumTransmitAntennas;
in = complex(randn(T,Nt),randn(T,Nt));

Передайте входную форму волны через канал. Получите фильтры пути, используемые в фильтрации канала.

[~,pathGains] = tdl(in);
pathFilters = getPathFilters(tdl);

Выполните совершенную оценку канала с помощью конкретного количества блоков, интервала поднесущей и номера слота.

NRB = 25;
SCS = 15;
nSlot = 0;

hest = nrPerfectChannelEstimate(pathGains,pathFilters,NRB,SCS,nSlot);
size(hest)
ans = 1×3

   300    14     2

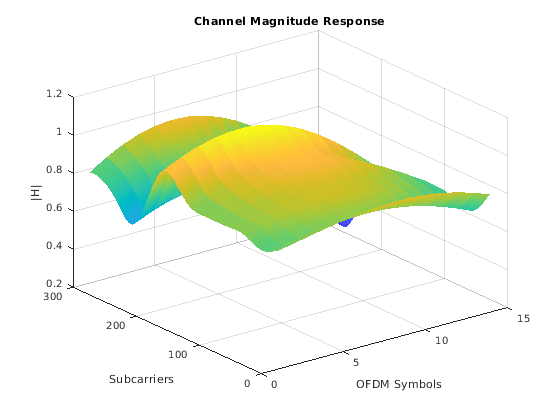

График предполагаемый ответ величины канала для первого получает антенну.

figure;
surf(abs(hest(:,:,1)));
shading('flat');
xlabel('OFDM Symbols');
ylabel('Subcarriers');
zlabel('|H|');
title('Channel Magnitude Response');

Повторите оценку канала для расширенного циклического префикса.

hest = nrPerfectChannelEstimate(pathGains,pathFilters,NRB,SCS, ...
    nSlot,'extended');
size(hest)
ans = 1×3

   300    12     2

Постройте обновленные результаты.

figure;
surf(abs(hest(:,:,1)));
shading('flat');
xlabel('OFDM Symbols');
ylabel('Subcarriers');
zlabel('|H|');
title('Channel Magnitude Response with Extended Cyclic Prefix');

Скрипт Open Live Script

Задайте конфигурационную структуру канала с помощью nrCDLChannel Системный объект. Используйте профиль задержки CDL-C от Раздела TR 38.901 7.7.1.

 cdl = nrCDLChannel;
 cdl.DelayProfile = 'CDL-D';
 cdl.DelaySpread = 30e-9;
 cdl.MaximumDopplerShift = 5;

Создайте случайную форму волны с длительностью 1 подкадра.

SR = 15.36e6;
T = SR*1e-3;
cdl.SampleRate = SR;
cdlInfo = info(cdl);
Nt = cdlInfo.NumTransmitAntennas;
in = complex(randn(T,Nt),randn(T,Nt));

Передайте входную форму волны через канал. Получите фильтры пути, используемые в фильтрации канала.

[~,pathGains,sampleTimes] = cdl(in);
pathFilters = getPathFilters(cdl);

Выполните оценку смещения синхронизации с помощью фильтра пути и усилений пути.

offset = nrPerfectTimingEstimate(pathGains,pathFilters);

Выполните совершенную оценку канала. Используйте конкретное количество блоков, интервала поднесущей, номера слота, синхронизируя смещение и шаги расчета.

NRB = 25;
SCS = 15;
nSlot = 0;
hest = nrPerfectChannelEstimate(pathGains,pathFilters,...
    NRB,SCS,nSlot,offset,sampleTimes);
size(hest)
ans = 1×4

   300    14     2     8

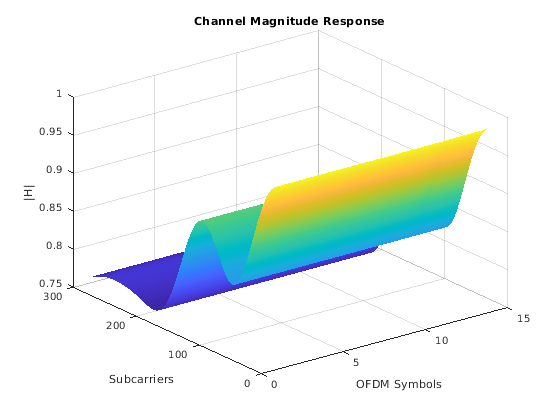

График предполагаемый ответ величины канала для первого получает антенну.

figure;
surf(abs(hest(:,:,1)));
shading('flat');
xlabel('OFDM Symbols');
ylabel('Subcarriers');
zlabel('|H|');
title('Channel Magnitude Response');

Входные параметры

свернуть все

Усиления пути к каналу процесса исчезновения в виде CS N NP NT NR объединяют матрицу, где:

  • CS N является количеством снимков состояния канала.

  • N P является количеством путей.

  • N T является количеством антенн передачи.

  • N R является количеством, получают антенны.

Типы данных: single | double
Поддержка комплексного числа: Да

Импульсная характеристика фильтра пути в виде H-by-NP N действительная матрица, где:

  • N H является количеством выборок импульсной характеристики.

  • N P является количеством путей.

Каждый столбец матрицы содержит импульсную характеристику фильтра для каждого пути профиля задержки.

Типы данных: double

Количество ресурса блокируется в виде целого числа от 1 до 275.

Типы данных: double

Интервал поднесущей в kHz в виде 15, 30, 60, 120, или 240.

Типы данных: double

Основанный на нуле начальный номер слота в виде неотрицательного целого числа. Функция выбирает соответствующую длину циклического префикса для демодуляции OFDM на основе значения initialSlot по модулю количество пазов на подкадр.

Типы данных: double

Параметры конфигурации поставщика услуг для определенной нумерологии OFDM в виде nrCarrierConfig объект. Функция использует только эти свойства этого входа.

Количество RBS в сетке ресурса поставщика услуг в виде целого числа от 1 до 275. Значение по умолчанию 52 соответствует максимальному количеству RBS поставщика услуг на 10 МГц с SCS на 15 кГц.

Типы данных: double

Интервал поднесущей в kHz, для всех каналов и опорных сигналов поставщика услуг в виде 15, 30, 60, 120, или 240.

Типы данных: double

Номер слота в виде неотрицательного целого числа. Можно установить NSlot к значению, больше, чем количество пазов на систему координат. Например, можно установить это значение с помощью счетчиков цикла передачи в симуляции MATLAB®. В этом случае вам, вероятно, придется гарантировать, что значение свойства по модулю количество пазов на систему координат в коде вызова.

Типы данных: double

Длина циклического префикса в виде одной из этих опций.

  • 'normal' — Используйте это значение, чтобы задать нормальный циклический префикс. Эта опция соответствует 14 символам OFDM в пазе.

  • 'extended' — Используйте это значение, чтобы задать расширенный циклический префикс. Эта опция соответствует 12 символам OFDM в пазе. Для нумерологии, заданной в Разделе TS 38.211 4.2, расширенная длина циклического префикса запрашивает интервал поднесущей на только 60 кГц.

Типы данных: char | string

Синхронизация смещения в выборках в виде неотрицательного целого числа. Смещение синхронизации указывает на начальную точку демодуляции OFDM на восстановленной форме волны. Смещение составляет задержки распространения, который важен при получении совершенной оценки канала, замеченного синхронизируемым приемником. toffset значения по умолчанию к значению nrPerfectTimingEstimate(pathGains,pathFilters) если не заданный как входной параметр.

Типы данных: double

Шаги расчета канала создают снимки в виде N CS-1 вектор-столбец неотрицательных вещественных чисел. sampleTimes задает время вхождения каждого снимка состояния канала. Количество снимков состояния канала, CS N, идентично первой размерности pathGains. Если не заданный, sampleTimes значения по умолчанию к N CS-1 вектор времен, запускающихся в нуле с частоты дискретизации, используемой для модуляции OFDM количества ресурса, блокируют nrb и поднесущая, располагающая с интервалами scs. Убедитесь, что снимки состояния канала охватывают по крайней мере один паз. Функция выполняет оценку канала для каждого полного паза.

Типы данных: double

Длина циклического префикса в виде одной из этих опций:

  • 'normal' — Используйте это значение, чтобы задать нормальный циклический префикс. Эта опция соответствует 14 символам OFDM в пазе.

  • 'extended' — Используйте это значение, чтобы задать расширенный циклический префикс. Эта опция соответствует 12 символам OFDM в пазе. Для нумерологии, заданной в Разделе TS 38.211 4.2, расширенная длина циклического префикса только применяется к интервалу поднесущей на 60 кГц.

Типы данных: char | string

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'CyclicPrefixFraction',0.75 задает местоположение запуска для демодуляции относительно длины циклического префикса.

Количество быстрого преобразования Фурье (FFT) указывает в виде разделенной запятой пары, состоящей из 'Nfft' и или неотрицательное целое число, больше, чем 127 или []. Значение, которое вы задаете, должно привести к длинам циклического префикса с целочисленным знаком и максимальному заполнению, заданному как значение (12 × N RB)/Nfft, где N RB является количеством блоков ресурса 100%.

Если вы не задаете этот вход, или если вы задаете 'Nfft',[], функция устанавливает значение по умолчанию, удовлетворяющее этим условиям.

  • Значение этого входа является целочисленной степенью 2.

  • Максимальное заполнение составляет 85%.

  • Минимальным значением этого входа является 128.

Типы данных: double

Частота дискретизации формы волны в виде разделенной запятой пары, состоящей из 'SampleRate' и или положительная скалярная величина или [].

Если вы не задаете этот вход, или если вы задаете 'SampleRate',[], затем функция устанавливает этот вход на значение N fft × SCS.

  • N fft является значением 'Nfft' входной параметр.

  • SCS является интервалом поднесущей, заданным в SubcarrierSpacing свойство config введите для первого синтаксиса функций или scs введите для других синтаксисов.

Типы данных: double

Положение окна Быстрого преобразования Фурье (FFT) в циклическом префиксе в виде разделенной запятой пары, состоящей из 'CyclicPrefixFraction' и скаляр в интервале [0, 1].

Значение, которое вы задаете, указывает на местоположение запуска для демодуляции OFDM относительно начала циклического префикса.

Типы данных: double

Выходные аргументы

свернуть все

Совершенная оценка канала, возвращенная как SC N NSYM NR NT комплексным массивом, где:

  • SC N является количеством поднесущих.

  • N SYM является количеством символов OFDM.

  • N R является количеством, получают антенны.

  • N T является количеством антенн передачи.

h наследовал его тип данных от pathGains.

Типы данных: double | single

Ссылки

[1] 3GPP TS 38.211. “NR; Физические каналы и модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.
