coneangle2size

Вычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса

свернуть все на странице

Синтаксис

conedimensions = coneangle2size(slantheight,halfconeangle,Name,Value)

Описание

пример

conedimensions = coneangle2size(slantheight,halfconeangle,Name,Value) вычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса от его половины угла конусности, наклонной длины, и или feedwidth или узкий радиус

Примеры

свернуть все

Скрипт Open Live Script

Вычислите коническую высоту, широкий радиус и узкий радиус конуса в bicone антенне с помощью половины угла конусности 30 градусов, наклонной длины 0,0400 м, ширины канала 0,001 м.

ant = bicone('FeedHeight',0.3e-3,'FeedWidth',0.5e-3);

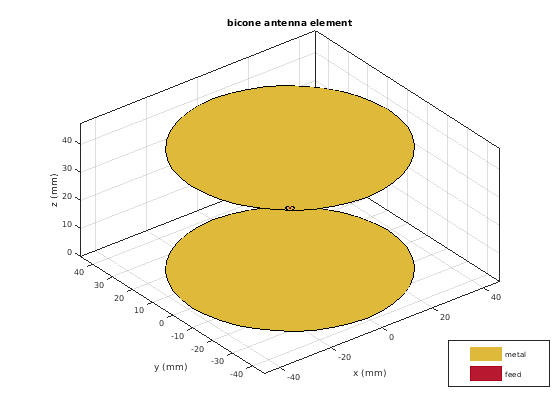

show(ant)

m = coneangle2size(30,40e-3,'FeedWidth',1e-3)
m = struct with fields:
    NarrowRadius: 0.0013
     BroadRadius: 0.0213
      ConeHeight: 0.0346


ant.ConeHeight = m.ConeHeight;
ant.BroadRadius = m.BroadRadius;
ant.NarrowRadius = m.NarrowRadius;

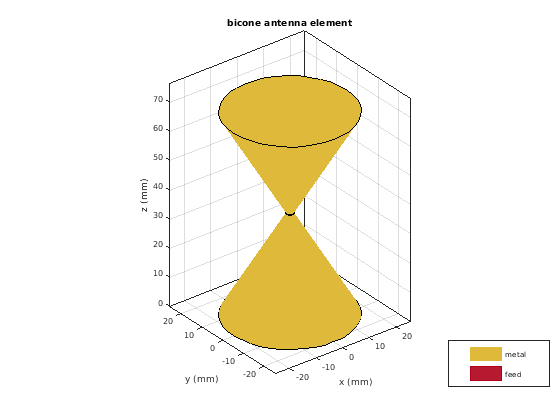

show(ant)

Входные параметры

свернуть все

Длина от основы конуса, чтобы указать на круге с узким радиусом в виде положительной скалярной величины в метрах.

Типы данных: double

Половина угла конусности в виде положительной скалярной величины в градусах. Это значение должно быть между 5 и 85 градусами.

Типы данных: double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'FeedWidth' = 0.02

Ширина канала в виде разделенной запятой пары, состоящей из 'FeedWidth' и положительная скалярная величина в метрах.

Типы данных: double

Радиус в вершине конуса в виде разделенной запятой пары, состоящей из 'NarrowRadius' и положительная скалярная величина в метрах.

Типы данных: double

Смотрите также

| | | |

Введенный в R2020a
