biconeStrip

Создайте полосу bicone антенна

расширьте все на странице

Описание

biconeStrip объект создает полосу bicone антенна. Полоса bicone антенна является приближением тела bicone антенна, где полосы используются, чтобы аппроксимировать эти два конуса. Настройка полосы делает эти антенны легким весом и уменьшает загрузку ветра. Эти антенны более подходят для использования в низких частотах. bicone антенны полосы популярны для своей пропускной способности широкого импеданса и всенаправленного покрытия излучения. Эти антенны используются в приложениях как тестирование эмиссии, полевой контроль, и помещают в камеру характеристику.

Strip bicone antenna geometry, default radiation pattern, and impedance plot.

Существует два типа антенн полосы bicone, открытых и биконический фантом. Задайте HatHeight свойство создать фантомную полосу bicone антенна.

Создание

Синтаксис

ant = biconeStrip
ant = biconeStrip(Name,Value)

Описание

пример

ant = biconeStrip создает полосу bicone антенна с размерностями для резонансной частоты 363,2 МГц.

пример

ant = biconeStrip(Name,Value) наборы Properties использование одной или нескольких пар "имя-значение". Например, ant = biconeStrip('NumStrips',8) создает полосу bicone антенна с восемью полосами.

Свойства

развернуть все

Количество полос, чтобы сформировать два конуса полосы bicone антенна, задал скалярное целое число в области значений [6,64].

Пример: 'NumStrips',8

Пример: ant.NumStrips = 8

Типы данных: double

Ширина каждой полосы в виде положительной скалярной величины в метрах.

Пример: 'StripWidth',0.02

Пример: ant.StripWidth = 0.02

Типы данных: double

Вертикальная высота этих двух шляп в виде любого из следующего:

  • 0— Это создает открытую полосу bicone антенна.

  • Положительная скалярная величина в метрах — Это создает две конических шляпы той же высоты.

  • Двухэлементный вектор с каждым модулем элемента в метрах — Это создает две конических шляпы различных высот. В двухэлементном векторе первый элемент задает высоту шляпы главного конуса, и второй элемент задает высоту шляпы нижнего конуса.

Пример: 'HatHeight',0.045

Пример: ant.HatHeight = 0.045

Типы данных: double

Вертикальная высота этих двух конусов в виде любого из следующего:

  • Положительная скалярная величина в метрах: Это создает два конуса той же высоты.

  • Двухэлементный вектор с каждым модулем элемента в метрах: Это создает два конуса различных высот. В двухэлементном векторе первый элемент задает высоту главного конуса, и второй элемент задает высоту нижнего конуса.

Пример: 'ConeHeight',0.5

Пример: ant.ConeHeight = 0.5

Типы данных: double

Радиус в вершине конусов в виде любого из следующего:

  • Положительная скалярная величина в метрах: Это создает два конуса с тем же узким радиусом.

  • Двухэлементный вектор с каждым модулем элемента в метрах: Это создает два конуса с различными узкими радиусами. В двухэлементном векторе первый элемент задает узкий радиус главного конуса, и второй элемент задает узкий радиус нижнего конуса.

Пример: 'NarrowRadius',0.04

Пример: ant.NarrowRadius = 0.04

Типы данных: double

Радиус при широком открытии конусов в виде любого из следующего:

  • Положительная скалярная величина в метрах: Это создает два конуса с тем же широким радиусом.

  • Двухэлементный вектор с каждым модулем элемента в метрах: Это создает два конуса с различными широкими радиусами. В двухэлементном векторе первый элемент задает широкий радиус главного конуса, и второй элемент задает широкий радиус нижнего конуса.

Пример: 'BroadRadius',0.7

Пример: ant.BroadRadius = 0.7

Типы данных: double

Высота канала, охватывающего разрыв между этими двумя конусами в виде положительной скалярной величины в метрах.

Пример: 'FeedHeight',0.04

Пример: ant.FeedHeight = 0.04

Типы данных: double

Ширина канала антенны в виде положительной скалярной величины в метрах.

Пример: 'FeedWidth',0.03

Пример: ant.FeedWidth = 0.03

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

coneangle2sizeВычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте полосу bicone антенна со свойствами по умолчанию.

ant = biconeStrip
ant =
  biconeStrip with properties:

       NumStrips: 16
      StripWidth: 0.0180
       HatHeight: 0
      ConeHeight: 0.6650
    NarrowRadius: 0.0700
     BroadRadius: 0.6470
      FeedHeight: 0.0450
       FeedWidth: 0.0400
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

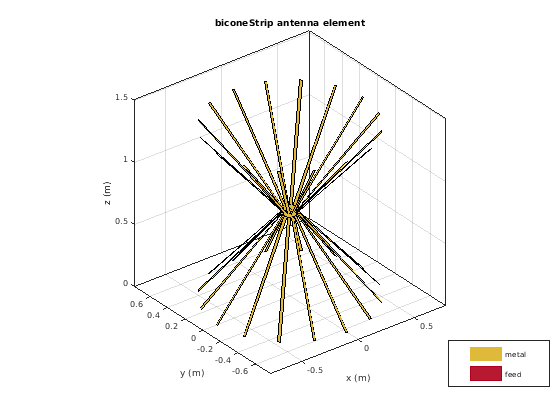

Просмотрите антенну с помощью show функция.

show(ant);

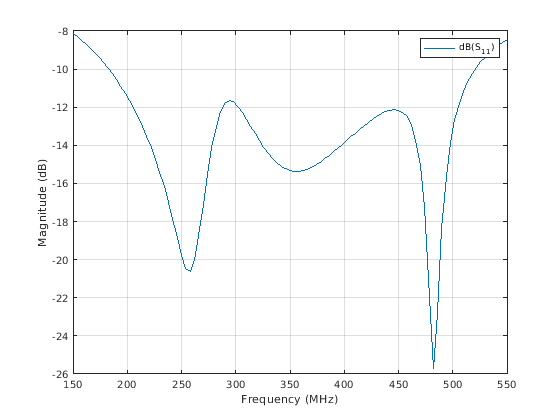

Постройте S-параметры антенны по промежутку частоты 150-550 МГц.

s = sparameters(ant,linspace(150e6,550e6,101));
rfplot(s)

Скрипт Open Live Script

Создайте полосу bicone антенна со шляпой.

ant = biconeStrip("NumStrips",6,"StripWidth",12e-3,"HatHeight",53e-3, ...
    "ConeHeight",465e-3,"NarrowRadius",40e-3,"BroadRadius",257e-3, ...
    "FeedHeight",144e-3,"FeedWidth",25e-3);

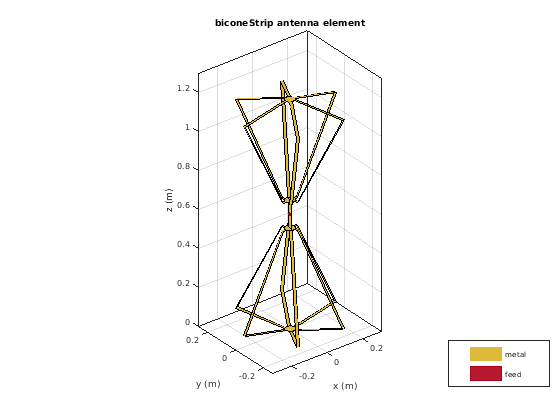

Просмотрите антенну с помощью show функция.

show(ant)

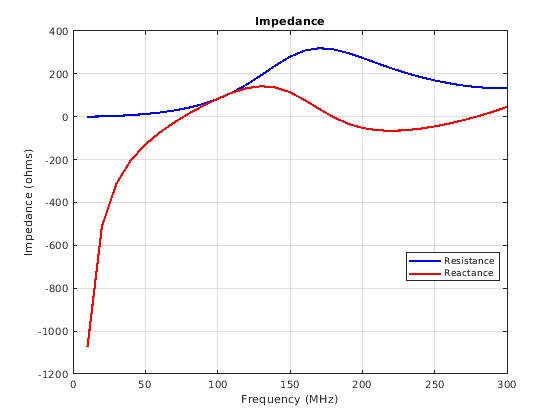

Вычислите импеданс антенны по промежутку частоты 10-300 МГц.

impedance(ant,10e6:10e6:300e6)

Больше о

развернуть все

Ссылки

[1] Брайан А. Остин, Андрэ П. К. Фури "Характеристики Проводной Биконической Антенны, Используемой для Измерений EMC", Транзакция IEEE на Электромагнитной Совместимости, издании 33, № 3, август 1991.

Смотрите также

| |

Темы

Введенный в R2020b
