current

Распределение тока на металлической или диэлектрической антенне или поверхности массивов

свернуть все на странице

Синтаксис

current(object,frequency)
i = current(object,frequency)
[i,p] = current(object,frequency)
current(object,frequency,'dielectric')
i = current(object,frequency,'dielectric')
i = current(___,Name,Value)

Описание

пример

current(object,frequency) вычисляет и строит абсолютное значение тока на поверхности антенны или объекта массивов, на заданной частоте.

пример

i = current(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте.

[i,p] = current(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте и в точке, в которой выполняется текущее вычисление.

пример

current(object,frequency,'dielectric') вычисляет и строит абсолютное значение тока в заданном значении частоты на диэлектрической поверхности антенны или массива.

i = current(object,frequency,'dielectric') возвращает x, y, компоненты z тока на диэлектрической поверхности антенны или объекта массивов, на заданной частоте.

i = current(___,Name,Value) вычисляет ток на поверхность антенны с помощью дополнительных пар "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

Вычислите и постройте распределение тока для круговой антенны цикла на частоте на 70 МГц.

 h = loopCircular;

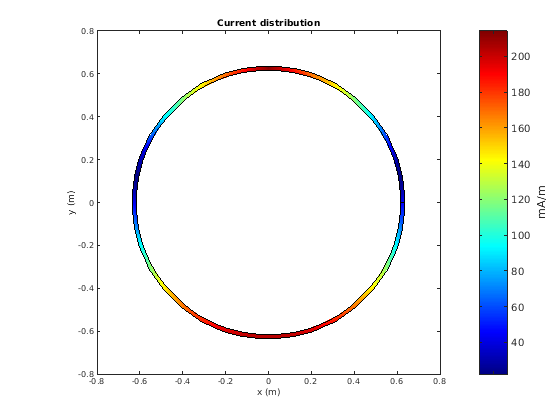

 current(h,70e6);

Скрипт Open Live Script

Вычислите распределение тока прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
i = current(h,70e6)
i = 3×160 complex

   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i
   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0013i   0.0004 + 0.0015i  -0.0005 - 0.0015i  -0.0014 - 0.0025i  -0.0009 - 0.0020i   0.0015 + 0.0027i  -0.0015 - 0.0027i   0.0030 + 0.0051i  -0.0020 - 0.0034i   0.0017 + 0.0030i  -0.0017 - 0.0030i  -0.0000 - 0.0041i   0.0000 + 0.0021i  -0.0007 - 0.0017i   0.0007 + 0.0017i   0.0011 + 0.0023i  -0.0011 - 0.0023i   0.0007 + 0.0017i  -0.0007 - 0.0018i   0.0005 + 0.0015i  -0.0005 - 0.0015i   0.0011 + 0.0022i   0.0003 + 0.0013i  -0.0009 - 0.0020i   0.0009 + 0.0020i  -0.0015 - 0.0027i   0.0016 + 0.0028i  -0.0002 - 0.0012i  -0.0011 - 0.0023i  -0.0016 - 0.0030i   0.0017 + 0.0029i   0.0001 + 0.0021i  -0.0000 - 0.0041i   0.0030 + 0.0051i  -0.0013 - 0.0025i  -0.0020 - 0.0035i   0.0013 + 0.0025i   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0013i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0009 - 0.0020i   0.0015 + 0.0027i  -0.0015 - 0.0027i
   0.0562 + 0.1041i   0.0428 + 0.0763i   0.0659 + 0.1334i   0.0649 + 0.1280i   0.0641 + 0.1250i   0.0621 + 0.1188i   0.0373 + 0.0658i   0.0523 + 0.0956i   0.0343 + 0.0603i   0.0280 + 0.0487i   0.0031 + 0.0054i   0.0137 + 0.0235i   0.0176 + 0.0302i   0.0246 + 0.0427i   0.0662 + 0.1423i   0.0661 + 0.1358i   0.0580 + 0.1081i   0.0609 + 0.1154i   0.0453 + 0.0813i   0.0501 + 0.0911i   0.0608 + 0.1154i   0.0579 + 0.1079i   0.0621 + 0.1188i   0.0641 + 0.1251i   0.0502 + 0.0910i   0.0649 + 0.1281i   0.0523 + 0.0955i   0.0562 + 0.1040i   0.0344 + 0.0603i   0.0280 + 0.0487i   0.0659 + 0.1334i   0.0455 + 0.0816i   0.0247 + 0.0427i   0.0177 + 0.0303i   0.0661 + 0.1358i   0.0662 + 0.1422i   0.0032 + 0.0054i   0.0373 + 0.0658i   0.0138 + 0.0236i   0.0429 + 0.0765i   0.0562 + 0.1041i   0.0428 + 0.0763i   0.0659 + 0.1334i   0.0649 + 0.1280i   0.0641 + 0.1250i   0.0621 + 0.1188i   0.0373 + 0.0658i   0.0523 + 0.0956i   0.0343 + 0.0602i   0.0280 + 0.0487i
Скрипт Open Live Script

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

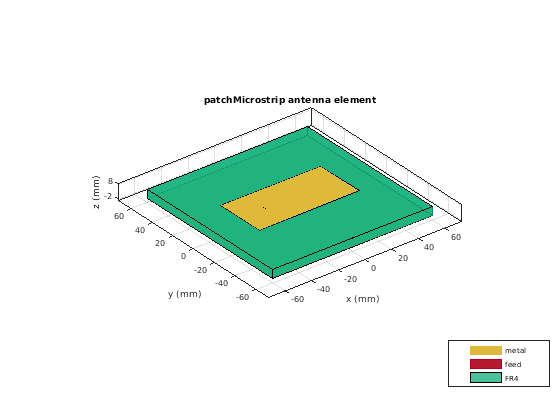

show(pm)

Постройте распределение тока на антенне на частоте 1,67 ГГц.

figure

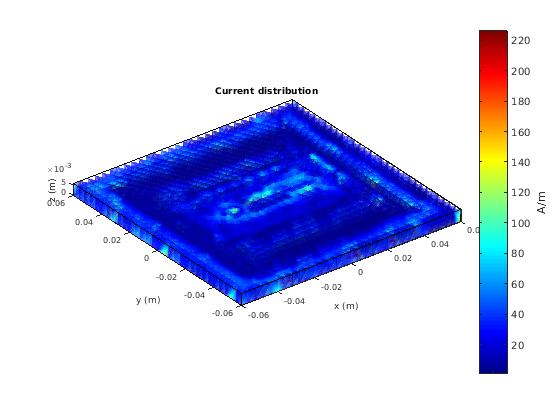

current(pm,1.67e9,'dielectric')

Скрипт Open Live Script

Создайте значение по умолчанию pifa (плоский, инвертировал антенну F).

ant = pifa;

Визуализируйте распределение тока на pifa антенне в использовании логарифмической шкалы функции.

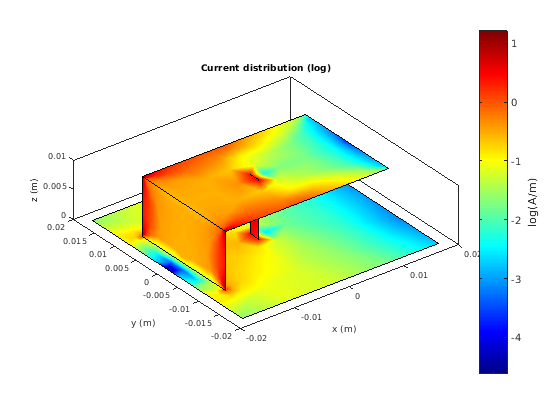

current(ant,1.75e9,'scale','log')

Входные параметры

свернуть все

Антенна или массив возражают в виде скалярного указателя.

Частота, чтобы вычислить распределение тока в виде скаляра в Гц.

Пример: 70e6

Типы данных: double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'scale','log10'

Масштабируйтесь, чтобы визуализировать распределение тока на поверхности антенны в виде строки или указателя на функцию. Значения строки: 'linear'журналlog10. По умолчанию значением является 'linear'. Указатель на функцию может иметь любую математическую функцию, такую как loglog10потому что, или sin.

Типы данных: char | function_handle

Выходные аргументы

свернуть все

x, y, компоненты z распределения тока, возвращенного как 3 n, объединяют матрицу в A/m. Значение тока вычисляется на каждую треугольную mesh или каждую диэлектрическую поверхность четырехгранника на поверхности антенны или массива.

Декартовы координаты, представляющие центр каждого треугольника в mesh, возвращенной как 3 n действительной матрицей.

Смотрите также

|

Представленный в R2015a

Документация Antenna Toolbox
