impedance

Входной импеданс антенны; отсканируйте импеданс массива

свернуть все на странице

Синтаксис

impedance(antenna,frequency)
z = impedance(antenna,frequency)
impedance(array,frequency,elementnumber)
z = impedance(array,frequency,elementnumber)

Описание

пример

impedance(antenna,frequency) вычисляет входной импеданс объекта антенны и строит сопротивление и реактивное сопротивление по заданной частоте.

пример

z = impedance(antenna,frequency) возвращает импеданс объекта антенны, по заданной частоте.

impedance(array,frequency,elementnumber) вычисляет и строит импеданс скана заданного антенного элемента в массиве.

z = impedance(array,frequency,elementnumber) возвращает импеданс скана заданного антенного элемента в массиве.

Примеры

свернуть все

Скрипт Open Live Script

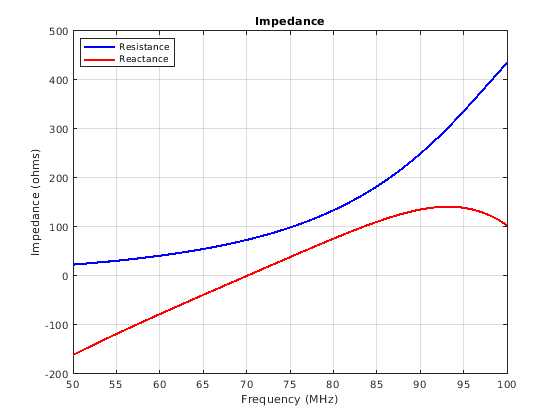

Вычислите и постройте импеданс плоской дипольной антенны по частотному диапазону 50 МГц - 100 МГц.

h = dipole;
impedance (h,50e6:1e6:100e6);

Скрипт Open Live Script

Вычислите импеданс скана линейной матрицы по умолчанию по частотному диапазону 50 МГц к 100 МГц.

h = linearArray;
z = impedance(h,50e6:1e6:100e6)
z = 51×2 complex
102 ×

   0.2892 - 1.7385i   0.2892 - 1.7385i
   0.3005 - 1.6573i   0.3005 - 1.6573i
   0.3119 - 1.5778i   0.3119 - 1.5778i
   0.3237 - 1.4999i   0.3237 - 1.4999i
   0.3357 - 1.4233i   0.3357 - 1.4233i
   0.3479 - 1.3481i   0.3479 - 1.3481i
   0.3605 - 1.2740i   0.3605 - 1.2740i
   0.3734 - 1.2009i   0.3734 - 1.2009i
   0.3866 - 1.1287i   0.3866 - 1.1287i
   0.4002 - 1.0573i   0.4002 - 1.0573i
      ⋮

Входные параметры

свернуть все

Объект Antenna в виде скалярного указателя.

Объект Array в виде скалярного указателя.

Частотный диапазон, чтобы вычислить импеданс в виде скаляра в герц или векторе с каждым модулем элемента в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

Номер антенного элемента в массиве в виде скаляра.

Пример 1

Типы данных: double

Выходные аргументы

свернуть все

Входной импеданс антенны или импеданс скана массива, возвращенного как комплексное число в Омах. Действительная часть комплексного числа указывает на сопротивление. Мнимая часть комплексного числа указывает на реактивное сопротивление.

Примечание

Antenna Toolbox™ кэширует значения импеданса при выполнении впервые так, чтобы последующие запуски были быстрее.

Смотрите также

Представленный в R2015a
