returnLoss

Возвратите потерю антенны; отсканируйте возвращают потерю массива

свернуть все на странице

Синтаксис

returnLoss(antenna,frequency)

returnLoss(antenna,frequency,z0)

rl = returnLoss(antenna,frequency,z0)

returnLoss(array,frequency,z0,elementnumber)

rl = returnLoss(array,frequency,z0,elementnumber)

Описание

returnLoss(antenna,frequency) вычисляет и строит потерю возврата антенны, по заданной частоте и при ссылочном импедансе 50 Ом.

пример

returnLoss(antenna,frequency,z0) вычисляет и строит потерю возврата антенны, по заданной частоте и данному ссылочному импедансу, z0.

rl = returnLoss(antenna,frequency,z0) возвращает потерю возврата антенны.

returnLoss(array,frequency,z0,elementnumber) вычисляет и строит скан, возвращают потерю заданного антенного элемента в массиве.

rl = returnLoss(array,frequency,z0,elementnumber) возвращается скан возвращают потерю заданного антенного элемента в массиве.

Примеры

свернуть все

Вычислите и график возвращают потерю антенны

Скрипт Open Live Script

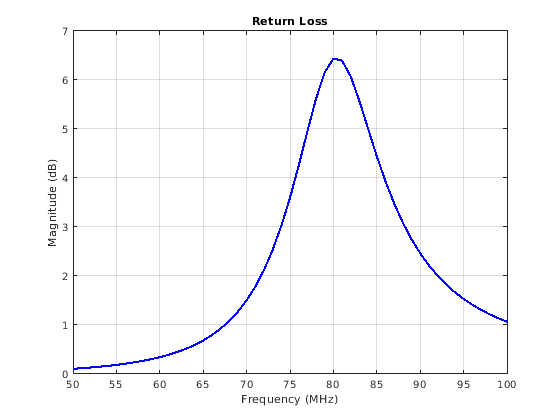

В этом примере показано, как вычислить и построить потерю возврата круговой антенны цикла по частотному диапазону 50MHz-100MHz.

h = loopCircular;
returnLoss (h, 50e6:1e6:100e6);

Входные параметры

свернуть все

`antenna` — Объект Antenna
скалярный указатель

Объект Antenna в виде скалярного указателя.

`array` — объект массивов
скалярный указатель

Объект Array в виде скалярного указателя.

`frequency` — Частотный диапазон раньше вычислял, возвращают потерю
вектор в Гц

Частотный диапазон раньше вычислял, возвращают потерю в виде вектора в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

`z0` — Ссылочный импеданс
50 (значений по умолчанию) | скаляр в Омах

Ссылочный импеданс в виде скаляра в Омах.

Пример: 40

Типы данных: double

`elementnumber` — Номер антенного элемента в массиве
скаляр

Номер антенного элемента в массиве в виде скаляра.

Пример 1

Типы данных: double

Выходные аргументы

свернуть все

`rl` — Возвратите потерю объекта антенны, или скан возвращают потерю объекта массивов
вектор в дБ

Возвратите потерю объекта антенны, или скан возвращают потерю объекта массивов, возвращенного как вектор в дБ. Потеря возврата вычисляется с помощью формулы

$R L = 20 \log_{10} | \frac{(Z - Z_{0})}{(Z + Z_{0})} |$

где,

Z = входной импеданс антенны или импеданс скана массива
_Z0 = ссылочный импеданс

Представленный в R2015a
