bin2gray

(Чтобы быть удаленным), Преобразуют положительные целые числа в соответствующие целые числа в коде Грэя

bin2gray будет удален в будущем релизе. Используйте соответствующий объект модуляции или функцию, чтобы повторно сопоставить точки созвездия вместо этого. Для получения дополнительной информации см. Вопросы совместимости.

Синтаксис

y = bin2gray(x,modulation,M)

[y,map] = bin2gray(x,modulation,M)

Описание

y = bin2gray(x,modulation,M) генерирует серо-закодированный векторный или матричный выход y с теми же размерностями как его входной параметр xX может быть скаляр, вектор, матрица или трехмерный массив. modulation тип модуляции и должен быть 'qam', 'pam', 'fsk', 'dpsk', или 'psk'M порядок модуляции и должна быть целочисленная степень 2.

Примечание

Если вы преобразуете двоично-кодированные данные в серо-закодированные данные и модулируете результат сразу впоследствии, необходимо использовать соответствующий объект модуляции или функцию с 'Gray' опция, вместо bin2gray.

пример

[y,map] = bin2gray(x,modulation,M) генерирует серо-закодированный выход y с его соответствующей серо-закодированной картой созвездия, map.

Можно использовать, сопоставляют выход, чтобы маркировать созвездие Gray-encoded. Карта выход дает серо-закодированные метки для соответствующей модуляции.

Примеры

свернуть все

Двоичный файл к серому отображению символа

Скрипт Open Live Script

В этом примере показано, как использовать bin2gray и gray2bin функции, чтобы сопоставить целочисленные входные параметры от естественного бинарного отображения символа порядка до серо-закодированного сигнального созвездия и наоборот, принимая 16-QAM модуляцию. Кроме того, визуальное представление различия между серо-закодированными и двоично кодированными отображениями символа показывают.

Преобразуйте двоичный файл в серый

Создайте полный вектор из 16-QAM целых чисел.

M = 16;
x = (0:M-1);

Преобразуйте входной вектор от естественного бинарного порядка до серо-закодированного вектора с помощью bin2gray.

[y,mapy] = bin2gray(x,'qam',M);

Преобразуйте серый в двоичный файл

Преобразуйте серо-закодированные символы, y, назад к двоичному упорядоченному расположению с помощью gray2bin.

z = gray2bin(y,'qam',M);

Проверьте что исходные данные, x, и вектор окончательного результата, z, идентичны.

isequal(x,z)

ans = logical
   1

Покажите отображения символа

Чтобы создать график созвездия, показывающий различные отображения символа, используйте qammod функционируйте, чтобы найти комплексные значения символа.

sym = qammod(x,M);

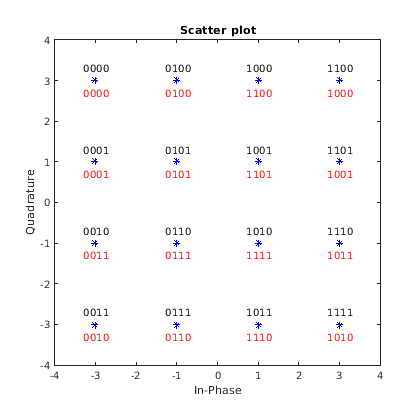

Постройте символы созвездия и пометьте их использующий Серый (y) и двоичный файл (z) выходные векторы. Бинарное представление серо-закодированных символов отображают черным цветом, в то время как бинарное представление естественно упорядоченных символов отображают красным. Установите масштабирование осей так, чтобы все точки были отображены.

scatterplot(sym,1,0,'b*');
for k = 1:16
    text(real(sym(k))-0.3,imag(sym(k))+0.3,...
        dec2base(mapy(k),2,4));

    text(real(sym(k))-0.3,imag(sym(k))-0.3,...
        dec2base(z(k),2,4),'Color',[1 0 0]);
end
axis([-4 4 -4 4])

Входные параметры

свернуть все

`x` — Закодированные двоичным файлом данные
вектор | матрица

Введите закодированные двоичным файлом данные в виде вектора или матрицы.

Типы данных: double

`modulation` — Тип модуляции
`'qam'` | `'pam'` | `'fsk'` | `'dpsk'` | `'psk'`

Тип модуляции в виде, 'qam', 'pam', 'fsk', 'dpsk', или 'psk'

`M` — Порядок модуляции
скаляр

Порядок модуляции в виде целочисленной степени 2.

Типы данных: double

Выходные аргументы

свернуть все

`y` — Серо-закодированные данные
вектор | матрица

Серо-закодированные данные с тем же размером и входом x размерностей.

`map` — Карта меток
вектор

Карта выход, чтобы маркировать созвездие Gray-encoded в виде вектора с длиной размером порядка модуляции, M. Карта дает серо-закодированные метки для соответствующей модуляции.

Вопросы совместимости

развернуть все

`bin2gray` будет удален

Не рекомендуемый запуск в R2020a

bin2gray будет удален в будущем релизе. Используйте соответствующий объект модуляции или функцию вместо этого. Если ваш рабочий процесс использует bin2gray или gray2bin с любой из схем модуляций в этой таблице последуйте соответствующему примеру.

Модуляция	Старая функциональность	Используйте это вместо этого
QAM (`qammod` и `qamdemod`)	x = randi([0 63],1,100); y = bin2gray(x,'qam',64); z = qammod(y,64,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = qamdemod(x,64,'bin'); z = gray2bin(y,'qam',64);	x = randi([0 63],1,100); z = qammod(x,64,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = qamdemod(x,64,'gray')
PAM (`pammod` и `pamdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'pam',64); z = pammod(y,64,pi/4,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = pamdemod(x,64,pi/4,'bin'); z = bin2gray(y,'pam',64);	x = randi([0 63],1,100); z = pammod(x,64,pi/4,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = pamdemod(x,64,pi/4,'gray')
FSK (`fskmod` и `fskdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'fsk',64); z = fskmod(y,64,1,256,256,'cont','bin') x = 2(randn(512,1)+1jrandn(512,1)); y = fskdemod(x,64,1,256,256,'bin'); z = bin2gray(y,'fsk',64)	x = randi([0 63],1,100); z = fskmod(x,64,1,256,256,'cont','gray') x = 2(randn(512,1)+1jrandn(512,1)); z = fskdemod(x,64,1,256,256,'gray');
DPSK (`dpskmod` и `dpskdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'dpsk',64); z = dpskmod(y,64,pi/4,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = dpskdemod(x,64,pi/4,'bin'); z = bin2gray(y,'dpsk',64);	x = randi([0 63],1,100); z = dpskmod(x,64,pi/4,'gray'); x=2(randn(100,1)+1jrandn(100,1)); z = dpskdemod(x,64,pi/4,'gray');
PSK (`pskmod` и `pskdemod`)	x=randi([0 63],1,100); y=gray2bin(x,'psk',64); z=pskmod(y,64,0,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = pskdemod(x,64,0,'bin'); z = bin2gray(y,'psk',64);	x=randi([0 63],1,100); z=pskmod(x,64,0,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = pskdemod(x,64,0,'gray');

Модуляция	Старая функциональность	Используйте это вместо этого
QAM (`qammod` и `qamdemod`)	x = randi([0 63],1,100); y = bin2gray(x,'qam',64); z = qammod(y,64,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = qamdemod(x,64,'bin'); z = gray2bin(y,'qam',64);	x = randi([0 63],1,100); z = qammod(x,64,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = qamdemod(x,64,'gray')
PAM (`pammod` и `pamdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'pam',64); z = pammod(y,64,pi/4,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = pamdemod(x,64,pi/4,'bin'); z = bin2gray(y,'pam',64);	x = randi([0 63],1,100); z = pammod(x,64,pi/4,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = pamdemod(x,64,pi/4,'gray')
FSK (`fskmod` и `fskdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'fsk',64); z = fskmod(y,64,1,256,256,'cont','bin') x = 2(randn(512,1)+1jrandn(512,1)); y = fskdemod(x,64,1,256,256,'bin'); z = bin2gray(y,'fsk',64)	x = randi([0 63],1,100); z = fskmod(x,64,1,256,256,'cont','gray') x = 2(randn(512,1)+1jrandn(512,1)); z = fskdemod(x,64,1,256,256,'gray');
DPSK (`dpskmod` и `dpskdemod`)	x = randi([0 63],1,100); y = gray2bin(x,'dpsk',64); z = dpskmod(y,64,pi/4,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = dpskdemod(x,64,pi/4,'bin'); z = bin2gray(y,'dpsk',64);	x = randi([0 63],1,100); z = dpskmod(x,64,pi/4,'gray'); x=2(randn(100,1)+1jrandn(100,1)); z = dpskdemod(x,64,pi/4,'gray');
PSK (`pskmod` и `pskdemod`)	x=randi([0 63],1,100); y=gray2bin(x,'psk',64); z=pskmod(y,64,0,'bin'); x = 2(randn(100,1)+1jrandn(100,1)); y = pskdemod(x,64,0,'bin'); z = bin2gray(y,'psk',64);	x=randi([0 63],1,100); z=pskmod(x,64,0,'gray'); x = 2(randn(100,1)+1jrandn(100,1)); z = pskdemod(x,64,0,'gray');
