Constellation Diagram

Отобразите диаграмму сигнального созведия для входного сигнала

Библиотека:
Communications Toolbox / Приемники Коммуникации
Поддержка HDL Communications Toolbox / приемники коммуникации

Описание

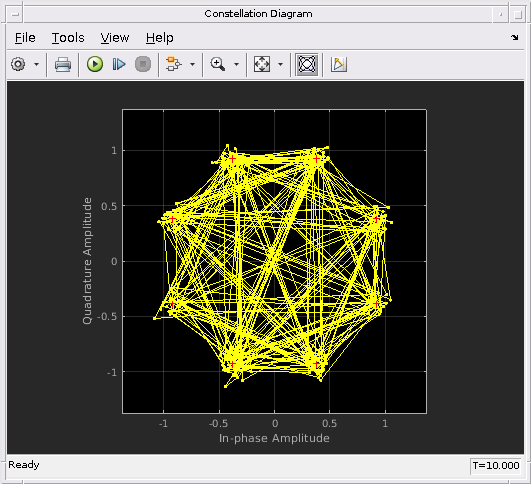

Блок Constellation Diagram отображает действительное и плавание с комплексным знаком и сигналы фиксированной точки в плоскости I/Q. Используйте этот блок, чтобы выполнить качественный и количественный анализ модулируемых сигналов одно поставщика услуг.

В окне схемы созвездия вы можете:

Введите и постройте несколько сигналов на одной схеме созвездия. Можно задать одно ссылочное созвездие для каждого входного сигнала. Для получения дополнительной информации смотрите Reference constellation.
Выберите, какие каналы отображены путем выбора сигналов в легенде. Используйте параметр легенды Show, чтобы отобразить легенду.

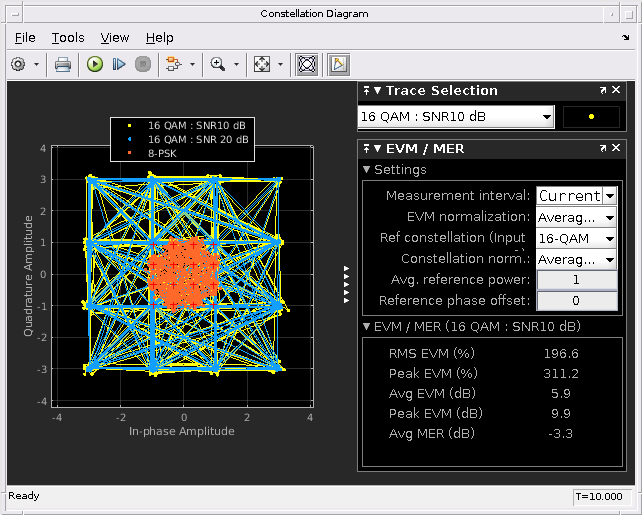

Отобразите EVM / панель Измерений MER, которая отображает расчетную величину вектора ошибок (EVM) и измерения ошибочного отношения модуляции (MER). Когда многоканальный сигнал будет введен, используйте Выбор Трассировки, чтобы выбрать измеряемый сигнал.

Порты

Входной параметр

развернуть все

`Port_1` — Сигнал или сигналы визуализировать
вектор-столбец | матрица

Соединитесь с сигналом, или сигнализирует, что вы хотите визуализировать как N _sym-1 вектор-столбец или N _sym-by-Nsig матрица. N _sym является количеством символов, и _сигнал N является количеством входных сигналов.

Можно задать до 20 входных сигналов. А именно, максимальное количество каналов через все порты равняется 20. Например, если вы создаете двухканальный сигнал для каждого входного порта, затем можно задать 10 количеств входных портов.

Пример: [-1 + 1i; -1 - 1i; 1 + 1i; 1 - 1i] задает входной сигнал с 4 символами.

Параметры

развернуть все

Файл

Из окна Constellation Diagram выберите File, чтобы просмотреть доступные опции.

`Open at Start of Simulation` — Открытая схема созвездия в начале симуляции
на (значении по умолчанию) | прочь

Выберите, чтобы открыть окно схемы созвездия в начале симуляции. Отмените выбор, чтобы препятствовать тому, чтобы окно схемы созвездия открылось в начале симуляции.

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Задайте количество входных портов на блоке Scope в виде целого числа в области значений [1, 20].

Когда многоканальные входные сигналы заданы, максимальное количество входных портов ограничивается общим количеством заданных входных сигналов. Общее количество входного сигнала не может превысить 20.

Инструменты> Свойства Масштабирования Осей

Из окна Constellation Diagram, под Tools, выбирают Axes Scaling Properties, чтобы открыть Axes Scaling Properties: диалоговое окно Constellation Diagram. В этом диалоговом окне можно настроить графические свойства осей.

Свойства

`Axes scaling` — Оси, масштабирующие опции
`Manual` (значение по умолчанию) | `Auto` | `After N Updates`

Оси, масштабирующие опции в виде:

Manual — Применяет x и пределы осей y, заданные в Зрительном ряде – Constellation Properties: диалоговое окно Constellation Diagram.
Auto — Масштабирует пределы осей по мере необходимости в течение и после симуляции.
After N Updates — Масштабирует пределы осей после заданного Number of updates.

Настраиваемый: да

`Number of updates` — Количество обновлений, после которых можно масштабировать оси
10 (значение по умолчанию) | положительное целое число

Количество обновлений, после которых можно масштабировать оси в виде положительного целого числа.

Настраиваемый: да

Зависимости

Этот параметр появляется, когда Axes scaling установлен в After N Updates.

`Scale axes limits at stop` — Опция, чтобы масштабировать оси в конце симуляции
`off` (значение по умолчанию) | `on`

Выберите, чтобы масштабировать оси в конце симуляции к пределам процента области значений данных, заданным X-axis Data range (%) и Y-axis Data range (%).

`X-axis Data range (%)` — Процент x - ось раньше отображал данные
80 (значение по умолчанию) | скаляр от 1 до 100

Процент x - ось раньше отображал данные.

Пример: 100 масштабирует область значений оси X к максимальному значению синфазного амплитудного компонента входного сигнала.

Настраиваемый: да

`X-axis Align` — Выровняйте данные вдоль x - ось
`Center` (значение по умолчанию) | `Left` | `Right`

Выровняйте данные вдоль x - ось в виде Center, Left, или Right.

Пример: Right выравнивает максимальное значение синфазного амплитудного компонента входного сигнала к верхнему пределу оси X.

Настраиваемый: да

`Y-axis Data range (%)` — Процент y - ось раньше отображал данные
80 (значение по умолчанию) | скаляр от 1 до 100

Процент y - ось раньше отображал данные.

Пример: 30 масштабирует область значений оси Y так, чтобы максимальное значение квадратурного амплитудного компонента сигнала заняло 30% области значений оси Y.

Настраиваемый: да

`Y-axis Align` — Выровняйте данные вдоль y - ось
`Center` (значение по умолчанию) | `Top` | `Bottom`

Выровняйте данные вдоль y - ось в виде Center, Top, или Bottom.

Пример: Bottom выравнивает максимальное значение квадратурного амплитудного компонента сигнала к более низкому пределу оси Y.

Настраиваемый: да

Инструменты> Измерения

Из окна Constellation Diagram, под Tools, выбирают Measurements для опций, чтобы отобразить панели Signal Quality и Trace Selection. По умолчанию эти панели прикрепляются в окне Constellation Diagram, когда отображено.

Панель Signal Quality содержит подпанели EVM / MER и Settings. Обе подпанели могут быть независимо расширены или свернуты.

Для получения дополнительной информации об измерениях качества сигнала, см. EVM / Измерения MER.

`Trace Selection` — Трассировка сигнала использовалась для расчета измерений
список сигналов

Выберите использованные для расчета измерения трассировки сигнала из списка доступных сигналов. Это списки параметров вход сигналов с блоком.

Настраиваемый: да

Зависимости

Чтобы установить этот параметр, панель Trace Selection должна отобразиться. Панель Trace Selection автоматически появляется, когда вы строите несколько сигналов на окне Constellation Diagram. Чтобы скрыться или отобразить панель Trace Selection из окна Constellation Diagram, под Tools, выбирают Measurements> Trace Selection, чтобы переключить видимость traceback измерения выбора.

EVM / Панель Настроек MER

`Measurement interval` — Длительность EVM или измерения MER
`Current Display` (значение по умолчанию) | `All displays` | положительное целое число

Длительность EVM или измерения MER в символах в виде Current Display, All displays, или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> с вашим требуемым значением. Значение должно быть положительно и меньше чем или равно Symbols to display. Измерение вычисляется после того, как количество выборок входных данных превышает интервал измерения.

Настраиваемый: да

`EVM normalization` — Метод нормализации используется для вычисления EVM
`Average constellation power` (значение по умолчанию) | `Peak constellation power`

Метод нормализации используется для вычисления EVM в виде Average constellation power или Peak constellation power. comm.EVM Система object™ вычисляет EVM.

Настраиваемый: да

`Reference constellation` — Ссылочное созвездие
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочное созвездие в виде BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAM, или <пользовательский> вектор. Чтобы задать пользовательское значение, выберите <user-defined>, затем в Custom value свойство заменяют запись на ваше требуемое значение.

Каждый входной порт может иметь свое собственное ссылочное созвездие. Для многоканального входного сигнала одно ссылочное созвездие применяется для всех сигналов в том входном порту.

Чтобы получить измерения EVM/MER, необходимо установить Reference constellation на допустимое значение, соответствующее модуляции входного сигнала.

Настраиваемый: да

`Custom value` — Введите ссылочное созвездие
вектор

Введите ссылочное созвездие в виде вектора.

Зависимости

Чтобы включить этот параметр, установите Reference constellation на <пользовательский>.

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` — Средняя степень ссылочного созвездия
1 (значение по умолчанию) | положительная скалярная величина

Средняя степень ссылочного созвездия в ваттах в виде положительной скалярной величины и ссылаемый к загрузке на один Ом.

Настраиваемый: да

`Reference phase offset (rad)` — Смещение фазы ссылочного созвездия
`pi/4` (значение по умолчанию) | скаляр

Смещение фазы ссылочного созвездия в радианах в виде скаляра.

Настраиваемый: да

Просмотрите> Свойства Настройки

Из окна Constellation Diagram выберите View> Configuration Properties, чтобы открыть Зрительный ряд – Constellation Properties: диалоговое окно Constellation Diagram. В этом диалоговом окне можно настроить графические свойства нанесенных на график сигналов.

Основной

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Задайте количество входных портов на блоке Scope в виде целого числа в области значений [1, 20].

`Samples per symbol` — Количество выборок раньше представляло каждый символ
1 (значение по умолчанию) | положительное целое число

Количество выборок раньше представляло каждый символ в виде положительного целого числа. Когда Samples per symbol больше 1, сигнал прорежен, прежде чем это будет построено.

Настраиваемый: да

`Offset (samples)` — Количество выборок, чтобы пропустить прежде, чем построить точки
0 (значение по умолчанию) | неотрицательное целое число

Количество выборок, чтобы пропустить прежде, чем построить точки в виде неотрицательного целого числа меньше, чем Выборки на символ. Этот параметр задает количество выборок, чтобы пропустить при субдискретизации входного сигнала.

Настраиваемый: да

`Symbols to display` — Максимальное количество символов, чтобы отобразиться
`Input frame length` (значение по умолчанию) | положительное целое число

Максимальное количество символов, чтобы отобразиться в виде Input frame length или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> с вашим требуемым значением.

Используйте Symbols to display, чтобы ограничить максимальное количество символов, отображенных, когда длинные сигналы будут введены. Построенные символы являются новыми полученными символами.

Настраиваемый: да

Отображение

`Show grid` — Отобразите линии сетки графика
`on` (значение по умолчанию) | `off`

Выберите, чтобы отобразить линии сетки графика.

Настраиваемый: да

`Show legend` — Отобразите легенду графика
`off` (значение по умолчанию) | `on`

Выберите, чтобы отобразить легенду графика. Имена, перечисленные в легенде, являются именами сигнала из модели.

От легенды можно управлять, какие сигналы построены. Это управление эквивалентно изменению видимости в диалоговом окне View> Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал и скрыть все другие сигналы, щелкните правой кнопкой по имени сигнала. Чтобы показать все сигналы, нажмите Esc.

Настраиваемый: да

`Show signal trajectory` — Отобразите траекторию сигнала
`off` (значение по умолчанию) | `on`

Выберите, чтобы отобразить траекторию между точками созвездия для нанесенных на график сигналов.

Настраиваемый: да

`Color fading` — Опция, чтобы добавить цвет, исчезающий эффект
`off` (значение по умолчанию) | `on`

Когда вы выбираете Color fading, точки в отображении исчезают как интервал времени после того, как они сначала построены увеличения. Color fading для анимации, которая напоминает осциллограф.

Настраиваемый: да

`X-limits (Minimum)` — Минимальный x - значение оси
-1.375 (значение по умолчанию) | скаляр

Минимальный x - значение оси в виде скаляра.

Настраиваемый: да

`X-limits (Maximum)` — Максимальный x - значение оси
1.375 (значение по умолчанию) | скаляр

Максимальный x - значение оси в виде скаляра.

Настраиваемый: да

`Y-limits (Minimum)` — Минимальный y - значение оси
-1.375 (значение по умолчанию) | скаляр

Минимальный y - значение оси в виде скаляра.

Настраиваемый: да

`Y-limits (Maximum)` — Максимальный y - значение оси
1.375 (значение по умолчанию) | скаляр

Максимальный y - значение оси в виде скаляра.

Настраиваемый: да

`Title` — Заголовок на графике
пробел (значение по умолчанию) | вектор символов | строка

Заголовок на графике в виде вектора символов или строки.

Настраиваемый: да

`X-axis label` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строка

x- в виде вектора символов или строки.

Настраиваемый: да

`Y-axis label` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строка

y- в виде вектора символов или строки.

Настраиваемый: да

Ссылочное созвездие

`Show reference constellation` — Выберите, чтобы отобразить ссылочное созвездие
на (значении по умолчанию) | прочь

Выберите, чтобы отобразить ссылочное созвездие.

Настраиваемый: да

`Input` — Номер Input port
1 (значение по умолчанию) | целое число

Выберите номер входного порта, для которого вы хотите просмотреть/изменить ссылочное созвездие и связанные атрибуты.

Зависимости

Чтобы включить этот параметр, установите параметр Number of input ports на значение, больше, чем 1.

`Reference constellation` — Ссылочное созвездие
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочное созвездие в виде BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAM, или <пользовательский> вектор. Чтобы задать значение, выберите и затем замените <user-defined> с вашим требуемым значением. Когда задано пользователем, ссылочные значения созвездия могут быть заданы как вектор.

Настраиваемый: да

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` — Средняя степень ссылочного созвездия
1 (значение по умолчанию) | положительная скалярная величина

Настраиваемый: да

`Reference phase offset (rad)` — Смещение фазы ссылочного созвездия
`pi/4` (значение по умолчанию) | скаляр

Смещение фазы ссылочного созвездия в радианах в виде скаляра.

Настраиваемый: да

Просмотрите> Стиль

Из окна Constellation Diagram выберите View> Style, чтобы открыть диалоговое окно Constellation Diagram - Style. В этом диалоговом окне можно настроить графические свойства компонентов в окне Constellation Diagram.

`Figure color` — Выберите цвет фона
серый (значение по умолчанию)

Выберите цвет фона в окне Constellation Diagram и вне осей осциллографа.

`Axes colors` — Выберите цвета панелей измерения и графика
черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

Выберите цвета панелей измерения и графика. Первый параметр цвета задает цвет фона фигуры графика и панелей измерения. Вторая опция задает цвет осей вращения графика (метки деления, метки и линии сетки) и текст. Для больше описания панелей измерения смотрите в Инструментах> Измерения.

Настраиваемый: да

`Properties for channel` — Просмотрите или измените графические свойства каждого канала
`Channel 1` (значение по умолчанию)

Выберите канал, чтобы просмотреть или изменить его графические свойства.

`Bring To Front` — Перенесите канал на передний план
кнопка

Принесите активный канал, как обозначено Properties for channel, к передней стороне.

`Show signal and reference constellation` — Опция, чтобы скрыть канал
`on` (значение по умолчанию) | `off`

Очиститесь, чтобы скрыть активный канал и его связанное ссылочное созвездие. Используйте Properties for channel, чтобы выбрать активный канал. Установка синхронизируется с действиями в интерактивной легенде, смотрите легенду Show.

`Symbols` — Установите свойства символов
свойства символа

Установите графические свойства символов для активного канала. Настройте стиль, размер, ширину линии и цвет маркера. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Установить форму маркера на none, Show signal trajectory должен быть выбран.

`Signal trajectory` — Выберите свойства траектории сигнала
никакая линия (значение по умолчанию) | свойства траектории

Установите графические свойства для траектории сигнала активного канала. Настройте стиль, ширину и цвет линии. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Чтобы настроить свойства траектории сигнала, Show signal trajectory должен быть выбран. Когда Show signal trajectory выбран, стиль линии Signal trajectory не может быть установлен в no line.

Ссылочное созвездие

`Input` — Номер Input port
1 (значение по умолчанию) | целое число

Просмотрите или измените графические свойства для символа ссылочного созвездия для каждого порта индивидуально.

Если ни один из входа не многоканальные сигналы, то графические свойства ссылочного созвездия могут быть настроены путем выбора канала из параметра Properties for channel.

Зависимости

Чтобы включить этот параметр, установите параметр Number of input ports на значение, больше, чем 1, и задайте по крайней мере один многоканальный входной сигнал.

`Properties` — Выберите свойства ссылочных символов созвездия
свойства символа

Выберите графические свойства для символов ссылочного созвездия. Настройте стиль, размер, ширину линии и цвет маркера.

Зависимости

Чтобы настроить ссылочное созвездие графические свойства, Show reference constellation должен быть выбран.

Примеры модели

Просмотрите схему созвездия

Используйте блок Constellation Diagram, чтобы визуализировать созвездие модулируемого сигнала.

Просмотрите мультивходную схему созвездия

Используйте блок Constellation Diagram, чтобы визуализировать созвездие мультивхода и многоканальных модулируемых сигналов.

Добавьте нарушения RF в сигнал DQPSK

Эта модель применяет нарушения RF к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать нарушения RF, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Больше о

развернуть все

EVM / Измерения MER

Панель качества сигнала EVM / MER отображает настройки измерения, и величину вектора ошибок (EVM) и результаты вычисления измерения ошибочного отношения модуляции (MER) для заданного выбора трассировки.

EVM — Вектор ошибок является вектором в плоскости IQ от идеальной точки созвездия до реальной точки в приемнике. Величина вектора среднеквадратичной ошибки, _RMS EVM, измеряется для средней и пиковой степени созвездия.

На схеме созвездия можно отобразить измерения _RMS EVM, нормированные на любого Average constellation power или Peak constellation power метод, как вычислено использующий эти алгоритмы.

Метод нормализации EVM Алгоритм

Метод нормализации EVM	Алгоритм
`Average constellation power`	Средняя нормализация степени созвездия: ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$ _EVMRMS, в проценте, для средней нормализации степени созвездия: ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$
`Peak constellation power`	Пиковая нормализация степени созвездия ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$ _RMS EVM, в проценте, для пиковой нормализации степени созвездия ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Average constellation power

Средняя нормализация степени созвездия:

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$

_EVMRMS, в проценте, для средней нормализации степени созвездия:

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$

Peak constellation power

Пиковая нормализация степени созвездия

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

_RMS EVM, в проценте, для пиковой нормализации степени созвездия

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Панель EVM / MER показывает среднее значение и пиковый _EVMRMS и в проценте и в децибелах для выбранной трассировки. EVM, о котором сообщают в децибелах, вычисляется как EVM (дБ) = 10‑log10 _(EVMMS) = 20‑log10 _(EVMRMS), где:

$e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
_Ik является синфазным значением k th символ во входном векторе.
_Qk является квадратурным значением фазы k th символ во входном векторе.
_Ik и _Qk представляют идеальные (ссылочные) значения символа. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) значения символа.
N является длиной входного вектора.
P _{в среднем} является значением для Average constellation power.
P _макс. является значением для Peak constellation power.
${EVM}_{RMS} = \sqrt{{EVM}_{MS}}$

Максимальное значение EVM в векторе ${EVM}_{max} = max_{k \in [1, ..., N]} {{EVM}_{k}},$ где k является k th символ в векторе из длины N.

Для получения дополнительной информации смотрите comm.EVM.

MER — MER является отношением средней степени переданного сигнала к средней степени вектора ошибок. Панель EVM / MER указывает на средний результат измерения MER в децибелах для выбранной трассировки.
MER является мерой ОСШ в модулируемом сигнале, вычисленном в дБ. MER по символам N
$MER = 10 \cdot \log_{10} (\frac{\sum_{n = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}{\sum_{n = 1}^{N} (e_{k})}) дБ,$
где:
- $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
- _Ik является синфазным значением k th символ во входном векторе.
- _Qk является квадратурным значением фазы k th символ во входном векторе.
- _Ik и _Qk представляют идеальные (ссылочные) значения. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) символы.
Для получения дополнительной информации смотрите comm.MER.

Программируемая настройка

Можно программно сконфигурировать свойства scope с коллбэками или в рамках скриптов с помощью объекта настройки осциллографа как, описанный в Блоках Осциллографа Управления Программно (Simulink).

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок исключен из сгенерированного кода, когда генерация кода выполняется в системе, содержащей этот блок.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Этот блок может использоваться для видимости симуляции в подсистемах, которые генерируют HDL-код, но не включен в аппаратную реализацию.

Документация

Constellation Diagram

Описание

Порты

Входной параметр

Port_1 — Сигнал или сигналы визуализировать вектор-столбец | матрица

Параметры

Файл

Open at Start of Simulation — Открытая схема созвездия в начале симуляции на (значении по умолчанию) | прочь

Number of input ports — Количество входных портов на блоке scope1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Инструменты> Свойства Масштабирования Осей

Axes scaling — Оси, масштабирующие опции Manual (значение по умолчанию) | Auto | After N Updates

Number of updates — Количество обновлений, после которых можно масштабировать оси10 (значение по умолчанию) | положительное целое число

Зависимости

Scale axes limits at stop — Опция, чтобы масштабировать оси в конце симуляции off (значение по умолчанию) | on

X-axis Data range (%) — Процент x - ось раньше отображал данные80 (значение по умолчанию) | скаляр от 1 до 100

X-axis Align — Выровняйте данные вдоль x - ось Center (значение по умолчанию) | Left | Right

Y-axis Data range (%) — Процент y - ось раньше отображал данные80 (значение по умолчанию) | скаляр от 1 до 100

Y-axis Align — Выровняйте данные вдоль y - ось Center (значение по умолчанию) | Top | Bottom

Инструменты> Измерения

Trace Selection — Трассировка сигнала использовалась для расчета измерений список сигналов

Зависимости

Measurement interval — Длительность EVM или измерения MER Current Display (значение по умолчанию) | All displays | положительное целое число

EVM normalization — Метод нормализации используется для вычисления EVM Average constellation power (значение по умолчанию) | Peak constellation power

Reference constellation — Ссылочное созвездие QPSK (значение по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Custom value — Введите ссылочное созвездие вектор

Зависимости

Average reference power — Средняя степень ссылочного созвездия 1 (значение по умолчанию) | положительная скалярная величина

Reference phase offset (rad) — Смещение фазы ссылочного созвездия pi/4 (значение по умолчанию) | скаляр

Просмотрите> Свойства Настройки

Number of input ports — Количество входных портов на блоке scope 1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Samples per symbol — Количество выборок раньше представляло каждый символ1 (значение по умолчанию) | положительное целое число

Offset (samples) — Количество выборок, чтобы пропустить прежде, чем построить точки0 (значение по умолчанию) | неотрицательное целое число

Symbols to display — Максимальное количество символов, чтобы отобразиться Input frame length (значение по умолчанию) | положительное целое число

Show grid — Отобразите линии сетки графика on (значение по умолчанию) | off

Show legend — Отобразите легенду графика off (значение по умолчанию) | on

Show signal trajectory — Отобразите траекторию сигнала off (значение по умолчанию) | on

Color fading — Опция, чтобы добавить цвет, исчезающий эффект off (значение по умолчанию) | on

X-limits (Minimum) — Минимальный x - значение оси-1.375 (значение по умолчанию) | скаляр

X-limits (Maximum) — Максимальный x - значение оси1.375 (значение по умолчанию) | скаляр

Y-limits (Minimum) — Минимальный y - значение оси-1.375 (значение по умолчанию) | скаляр

Y-limits (Maximum) — Максимальный y - значение оси1.375 (значение по умолчанию) | скаляр

Title — Заголовок на графике пробел (значение по умолчанию) | вектор символов | строка

X-axis label — x - подпись по осям 'In-phase Amplitude' (значение по умолчанию) | вектор символов | строка

Y-axis label — y - подпись по осям 'Quadrature Amplitude' (значение по умолчанию) | вектор символов | строка

Show reference constellation — Выберите, чтобы отобразить ссылочное созвездие на (значении по умолчанию) | прочь

Input — Номер Input port1 (значение по умолчанию) | целое число

Зависимости

Reference constellation — Ссылочное созвездие QPSK (значение по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Average reference power — Средняя степень ссылочного созвездия 1 (значение по умолчанию) | положительная скалярная величина

Reference phase offset (rad) — Смещение фазы ссылочного созвездия pi/4 (значение по умолчанию) | скаляр

Просмотрите> Стиль

Figure color — Выберите цвет фона серый (значение по умолчанию)

Axes colors — Выберите цвета панелей измерения и графика черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

Properties for channel — Просмотрите или измените графические свойства каждого канала Channel 1 (значение по умолчанию)

Bring To Front — Перенесите канал на передний план кнопка

Show signal and reference constellation — Опция, чтобы скрыть канал on (значение по умолчанию) | off

Symbols — Установите свойства символов свойства символа

Зависимости

Signal trajectory — Выберите свойства траектории сигнала никакая линия (значение по умолчанию) | свойства траектории

Зависимости

Input — Номер Input port1 (значение по умолчанию) | целое число

Зависимости

Properties — Выберите свойства ссылочных символов созвездия свойства символа

Зависимости

Примеры модели

Просмотрите схему созвездия

Просмотрите мультивходную схему созвездия

Добавьте нарушения RF в сигнал DQPSK

Характеристики блока

Больше о

EVM / Измерения MER

Программируемая настройка

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Смотрите также

Блоки

Объекты

Функции

`Port_1` — Сигнал или сигналы визуализировать
вектор-столбец | матрица

`Open at Start of Simulation` — Открытая схема созвездия в начале симуляции
на (значении по умолчанию) | прочь

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

`Axes scaling` — Оси, масштабирующие опции
`Manual` (значение по умолчанию) | `Auto` | `After N Updates`

`Number of updates` — Количество обновлений, после которых можно масштабировать оси
10 (значение по умолчанию) | положительное целое число

`Scale axes limits at stop` — Опция, чтобы масштабировать оси в конце симуляции
`off` (значение по умолчанию) | `on`

`X-axis Data range (%)` — Процент x - ось раньше отображал данные
80 (значение по умолчанию) | скаляр от 1 до 100

`X-axis Align` — Выровняйте данные вдоль x - ось
`Center` (значение по умолчанию) | `Left` | `Right`

`Y-axis Data range (%)` — Процент y - ось раньше отображал данные
80 (значение по умолчанию) | скаляр от 1 до 100

`Y-axis Align` — Выровняйте данные вдоль y - ось
`Center` (значение по умолчанию) | `Top` | `Bottom`

`Trace Selection` — Трассировка сигнала использовалась для расчета измерений
список сигналов

`Measurement interval` — Длительность EVM или измерения MER
`Current Display` (значение по умолчанию) | `All displays` | положительное целое число

`EVM normalization` — Метод нормализации используется для вычисления EVM
`Average constellation power` (значение по умолчанию) | `Peak constellation power`

`Reference constellation` — Ссылочное созвездие
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Custom value` — Введите ссылочное созвездие
вектор

`Average reference power` — Средняя степень ссылочного созвездия
1 (значение по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` — Смещение фазы ссылочного созвездия
`pi/4` (значение по умолчанию) | скаляр

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

`Samples per symbol` — Количество выборок раньше представляло каждый символ
1 (значение по умолчанию) | положительное целое число

`Offset (samples)` — Количество выборок, чтобы пропустить прежде, чем построить точки
0 (значение по умолчанию) | неотрицательное целое число

`Symbols to display` — Максимальное количество символов, чтобы отобразиться
`Input frame length` (значение по умолчанию) | положительное целое число

`Show grid` — Отобразите линии сетки графика
`on` (значение по умолчанию) | `off`

`Show legend` — Отобразите легенду графика
`off` (значение по умолчанию) | `on`

`Show signal trajectory` — Отобразите траекторию сигнала
`off` (значение по умолчанию) | `on`

`Color fading` — Опция, чтобы добавить цвет, исчезающий эффект
`off` (значение по умолчанию) | `on`

`X-limits (Minimum)` — Минимальный x - значение оси
-1.375 (значение по умолчанию) | скаляр

`X-limits (Maximum)` — Максимальный x - значение оси
1.375 (значение по умолчанию) | скаляр

`Y-limits (Minimum)` — Минимальный y - значение оси
-1.375 (значение по умолчанию) | скаляр

`Y-limits (Maximum)` — Максимальный y - значение оси
1.375 (значение по умолчанию) | скаляр

`Title` — Заголовок на графике
пробел (значение по умолчанию) | вектор символов | строка

`X-axis label` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строка

`Y-axis label` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строка

`Show reference constellation` — Выберите, чтобы отобразить ссылочное созвездие
на (значении по умолчанию) | прочь

`Input` — Номер Input port
1 (значение по умолчанию) | целое число

`Reference constellation` — Ссылочное созвездие
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Average reference power` — Средняя степень ссылочного созвездия
1 (значение по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` — Смещение фазы ссылочного созвездия
`pi/4` (значение по умолчанию) | скаляр

`Figure color` — Выберите цвет фона
серый (значение по умолчанию)

`Axes colors` — Выберите цвета панелей измерения и графика
черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

`Properties for channel` — Просмотрите или измените графические свойства каждого канала
`Channel 1` (значение по умолчанию)

`Bring To Front` — Перенесите канал на передний план
кнопка

`Show signal and reference constellation` — Опция, чтобы скрыть канал
`on` (значение по умолчанию) | `off`

`Symbols` — Установите свойства символов
свойства символа

`Signal trajectory` — Выберите свойства траектории сигнала
никакая линия (значение по умолчанию) | свойства траектории

`Input` — Номер Input port
1 (значение по умолчанию) | целое число

`Properties` — Выберите свойства ссылочных символов созвездия
свойства символа

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
