M-APSK Modulator Baseband

M-ary амплитудно-фазовая модуляция (APSK)

Библиотека:
Communications Toolbox / Модуляция / Цифровая Полосовая модуляция / APM

Описание

Блок M-APSK Modulator Baseband модулирует входной сигнал с помощью M-ary амплитудно-фазовая модуляция (APSK). Выход представляет собой репрезентацию модулированного сигнала. M, Порядок Модуляции для M-APSK, равняется сумме элементов в точках Созвездия на круг. Для описания M - модуляция APSK, см. Алгоритмы.

Примечание

Основная полоса Модулятора M-APSK в частности применяется к нескольким кольцевым созвездиям PSK. Для одного кольцевого созвездия PSK используйте M-PSK Modulator Baseband.

Порты

Входной параметр

развернуть все

`In` — Входной сигнал
скаляр | вектор | матрица

Входной сигнал в виде скаляра, вектора или матрицы. Входной сигнал должен состоять из двоичных значений или целых чисел в области значений [0, (M – 1)], где M является Порядком Модуляции для M-APSK. Этот порт без имени на блоке.

Примечание

Чтобы обработать входной сигнал как двоичные элементы, установите Входное значение параметров типа на Bit. Для двоичных входов количество строк должно быть целочисленным кратным _log2 (M). Группы _log2 (M) биты в столбце сопоставлены на символ с первым битом, представляющим MSB и последний бит, представляющий LSB.

Вывод

развернуть все

`Out` — APSK модулируемый сигнал
скаляр | вектор | матрица

APSK модулируемый сигнал, возвращенный как комплексный скаляр, вектор или матрица. Размерности выходного сигнала зависят от заданного Входного значения типа. Этот порт без имени на блоке.

Input type	Размерности выходного сигнала
`Integer`	Выходной сигнал имеет те же размерности как входной сигнал.
`Bit`	Количество строк в выходном сигнале равняется количеству строк во входном сигнале, разделенном на _log2 (M), где M является Порядком Модуляции для M-APSK.

Используйте тип Выходных данных, чтобы задать тип выходных данных.

Параметры

развернуть все

`Constellation points per circle` — Созвездие указывает на звонок PSK
[4,12] (значение по умолчанию) | вектор

Созвездие указывает на звонок PSK в виде вектора больше чем с одним элементом. Каждый векторный элемент указывает на количество точек созвездия в его соответствующем звонке PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Сумма элементов в Constellation points per circle определяет порядок модуляции. Значения элемента должны быть множителями четыре, и порядок модуляции должен быть степенью двойки.

Пример: [4,12,16] задает три кольцевых созвездия PSK с порядком модуляции 32.

`Radius of each circle` — Радиус на звонок PSK
[0.5,1] (значение по умолчанию) | вектор

Радиус на PSK оглашается в виде вектора той же длиной как точки Созвездия на круг. Каждый векторный элемент указывает на радиус своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Эти значения элемента должны быть положительными и расположены в увеличивающемся порядке.

Пример: [0.5,1,2] задает радиусы для трех звонков PSK созвездия. Внутренний звонок имеет радиус 0,5, второй звонок имеет радиус 1,0, и внешний звонок имеет радиус 2,0.

`Phase offset of each circle (rad)` — Фаза возмещена на звонок PSK
`[pi/4,pi/12]` (значение по умолчанию) | скаляр | вектор

Смещение фазы на PSK звенит в радианах в виде скаляра или вектора с той же длиной как точки Созвездия на круг. Каждый векторный элемент указывает на смещение фазы своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Phase offset of each circle (rad) может быть скаляром, только если всеми элементами Constellation points per circle является то же значение.

Пример: [pi/4,pi/12,pi/16] задает смещения фазы для трех звонков PSK созвездия. Внутренний звонок имеет смещение фазы π/4, второй звонок имеет смещение фазы π/12, и внешний звонок имеет смещение фазы π/16.

`Symbol mapping` — Отображение символа
`Auto` (значение по умолчанию) | `Contourwise-gray` | `Gray` | `User-defined`

Отображение символа в виде одного из следующего:

Contourwise-gray — Использование Серое отображение вдоль контура в размерности фазы для каждого звонка PSK.
Gray — Использование Грэй, сопоставляющий вдоль контура и в амплитуде и в размерностях фазы. Для отображения символа Грэя все значения для точек Созвездия на круг должны быть равными, и все значения для смещения Фазы каждого круга (рад) должны быть равными. Для описания используемого отображения Грэя см. [2].
User-defined — Смотрите, что Пользовательский символ сопоставляет.

Отображение символа по умолчанию зависит от Constellation points per circle и Phase offset of each circle (rad). Когда все элементы Constellation points per circle равны, и все элементы Phase offset of each circle (rad) равны, значением по умолчанию является Gray. Для всех других случаев значением по умолчанию является Contourwise-gray.

`Custom symbol mapping` — Пользовательское отображение символа
[0,4,12,8,1,3,2,6,7,5,13,15,14,10,11,9] (значение по умолчанию) | целочисленный вектор

Пользовательское отображение символа в виде целочисленного вектора. Этот вектор должен состоять из M уникальные элементы со значениями в области значений [0, (M – 1)], где M является Порядком Модуляции для M-APSK. Первый элемент в Custom symbol mapping соответствует точке созвездия в первом квадранте самого внутреннего круга с последующими элементами, расположенными против часовой стрелки вокруг звонков PSK.

Пример: значение по умолчанию, [0,4,12,8,1,3,2,6,7,5,13,15,14,10,11,9], задает contourwise-серое отображение символа. Распределение точек созвездия неоднородно на всех контурах.

Зависимости

Чтобы включить этот параметр, установите отображение Символа с User-defined.

`Input type` inputType
`Integer` (значение по умолчанию) | `Bit`

Введите тип в виде Integer или Bit. Использовать Integer, входной сигнал должен состоять из целых чисел в области значений [0, (M – 1)]. Использовать Bit, входной сигнал должен содержать двоичные значения, и количество строк должно быть целочисленным кратным _log2 (M), где M является Порядком Модуляции для M-APSK.

`Output data type` — Тип выходных данных
`double` (значение по умолчанию) | `single`

Выходные данные вводят в виде double или single.

`View Constellation` — Постройте ссылочное созвездие
`button`

Чтобы построить ссылочное созвездие, нажмите кнопку View Constellation.

Совет

Нажмите Apply прежде, чем нажатие по View Constellation, чтобы просмотреть последние значения параметров.

`Simulate using` — Тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Тип симуляции, чтобы запуститься в виде:

Code generation – Симулируйте модель с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска.
Interpreted execution – Симулируйте модель с помощью интерпретатора MATLAB^®. Эта опция сокращает время запуска. В Interpreted execution режим, можно отладить исходный код блока.

Примеры модели

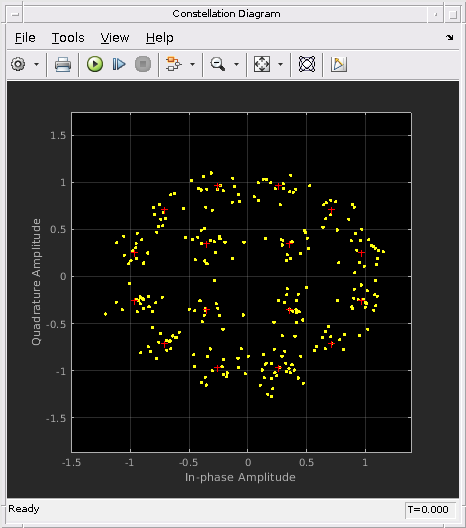

Постройте шумное созвездие 16-APSK

Примените модуляцию 16-APSK к сигналу случайных данных. Передайте модулируемый сигнал через канал AWGN. Постройте сигнальное созвездие.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `integer` \| `single`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`

Больше о

развернуть все

Порядок модуляции для M - APSK

Порядок модуляции, M, для M - APSK являются общим количеством точек в сигнальном созвездии. M равняется сумме элементов в точках Созвездия на круг. Значения элемента в Constellation points per circle должны быть множителями четыре. M должен быть степенью двойки.

Алгоритмы

Блок реализует чистое созвездие APSK.

Чистое созвездие M-APSK состоит из N _C концентрические кольца или контуры, каждый с однородно расположенными с интервалами точками PSK. Набор созвездия M-APSK

$χ = {\begin{matrix} R_{1} \exp (j (\frac{2 π}{M_{1}} i + θ_{1})), & i = 0, \dots, M_{1} - 1, \\ R_{2} \exp (j (\frac{2 π}{M_{2}} i + θ_{2})), & i = 0, \dots, M_{2} - 1, \\ ⋮ & ⋮ \\ R_{N_{C}} \exp (j (\frac{2 π}{M_{N_{C}}} i + θ_{Nc})), & i = 0, \dots, M_{N_{C}} - 1, \end{matrix}$

где

Порядок модуляции равен сумме всего _l M для l = 1, 2..., N _C.
N _C является количеством концентрических колец. N _C ≥ 2.
M _l является количеством точек созвездия в l th звонок.
R _l является радиусом l th звонок.
θ _l является смещением фазы l th звонок.
$j = \sqrt{- 1}$

Ссылки

[1] Corazza, Джованни Э. Цифровая спутниковая связь. Нью-Йорк: научные СМИ бизнеса Спрингера, LLC, 2007.

[2] Лю, Z., Ц. Се, К. Пенг и З. Янг. "Созвездие APSK с Серым Отображением". Коммуникационные Буквы IEEE. Издание 15, Номер 12, декабрь 2011, стр 1271–1273.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

DVBS-APSK Modulator Baseband | M-APSK Demodulator Baseband | M-PSK Modulator Baseband | MIL188-QAM Modulator Baseband
