Rectangular QAM Modulator Baseband

Модулируйте использующую прямоугольную квадратурную амплитудную модуляцию

Библиотека

AM, в подбиблиотеке Digital Baseband Модуляции

Описание

Блок Rectangular QAM Modulator Baseband модулирует использующую M-арную квадратурную амплитудную модуляцию с созвездием на прямоугольной решетке. Выход представляет собой репрезентацию модулированного сигнала. Этот блок принимает на вход сигнал в виде вектора - столбца или скалярной величины. Для получения информации о типах данных, которые поддерживает каждый порт блока смотрите Поддерживаемые Типы данных.

Примечание

Все значения степени принимают номинальный импеданс 1 Ома.

Сигналы с целочисленным знаком и сигналы с бинарным знаком

Когда вы устанавливаете параметр Input type на Integer, блок принимает целочисленные значения между 0 и M-1. M представляет параметры блоков M-ary number.

Когда вы устанавливаете параметр Input type на Bit, блок принимает входные параметры с бинарным знаком, которые представляют целые числа. Блок собирает сигналы с бинарным знаком в группы K = _log2 (M) биты

где

K представляет количество битов на символ.

Длина входного вектора должна быть целочисленным кратным K. В этой настройке блок принимает группу битов K и сопоставляет ту группу на символ в блоке выход. Блок выводит модулируемый символ того для каждой группы битов K.

Параметр Constellation ordering указывает, как блок присваивает двоичные слова точкам сигнального созвездия. Такие присвоения применяются независимо к синфазным компонентам и квадратурным компонентам входа:

Если Constellation ordering установлен в Binary, блок использует естественное двоично кодированное созвездие.
Если Constellation ordering установлен в Gray и K является четным, блок использует серо-закодированное созвездие.
Если Constellation ordering установлен в Gray и K является нечетным, блочные коды созвездие так, чтобы пары самых близких точек отличались по одному или двум битам. Созвездие крестовидно, и схематическое ниже указывает, какие пары точек отличаются по двум битам. Схематическое использование M = 128, но предлагает общий случай.

Для получения дополнительной информации о Сером кодировании, смотрите страницу с описанием для блока M-PSK Modulator Baseband и бумаги, перечисленной в Ссылках. Поскольку синфазные компоненты и квадратурные компоненты присвоены независимо, Серые и бинарные упорядоченные расположения совпадают когда M = 4.

Размер созвездия и масштабирование

Сигнальное созвездие имеет точки M, где M является параметром M-ary number. M должен иметь форму ^2K для некоторого положительного целого числа K. Блок масштабирует сигнальное созвездие на основе того, как вы устанавливаете параметр Normalization method. В следующей таблице перечислены возможные условия масштабирования.

Значение параметра метода нормализации	Масштабирование условия
`Min. distance between symbols`	Самая близкая пара точек в созвездии разделяется значением параметра Minimum distance
`Average Power`	Средняя степень символов в созвездии является the Average power параметром
`Peak Power`	Максимальная мощность символов в созвездии является параметром Peak power

Визуализация созвездия

Блок Rectangular QAM Modulator Baseband предусматривает возможность визуализировать сигнальное созвездие из маски блока. Эта функция Constellation Visualization позволяет вам визуализировать сигнальное созвездие для конкретных параметров блока. Для получения дополнительной информации смотрите раздел Constellation Visualization Руководства пользователя Communications Toolbox™.

Параметры

M-ary number

Число точек в сигнальном созвездии. Это должно иметь форму ^2K для некоторого положительного целого числа K.

Input type

Указывает, состоит ли вход из целых чисел или групп битов.

Constellation ordering

Определяет как блок-диаграммы каждый символ группе выходных битов или целого числа.

Выбор User-defined отображает поле Constellation mapping, которое допускает заданное пользователями отображение.

Constellation mapping

Этот параметр является строкой или вектор-столбцом размера M и должен иметь уникальные целочисленные значения в области значений [0, M-1]. Значения должны иметь тип данных double.

Первый элемент этого вектора соответствует главной крайней левой точке созвездия, с последующими элементами, бегущими по столбцам, слева направо. Последний элемент соответствует самой правой нижней частью точке.

Это поле появляется когда User-defined выбран в выпадающем списке Constellation ordering.

Normalization method

Определяет, как блок масштабирует сигнальное созвездие. Выбором является Min. distance between symbols, Average Power, и Peak Power.

Minimum distance

Расстояние между двумя самыми близкими точками созвездия. Это поле появляется только, когда Normalization method установлен в Min. distance between symbols.

Average power, referenced to 1 ohm (watts)

Средняя степень символов в созвездии, на которое ссылаются к 1 Ому. Это поле появляется только, когда Normalization method установлен в Average Power.

Peak power, referenced to 1 ohm (watts)

Максимальная мощность символов в созвездии, на которое ссылаются к 1 Ому. Это поле появляется только, когда Normalization method установлен в Peak Power.

Phase offset (rad)

Вращение сигнального созвездия, в радианах.

Output data type

Тип выходных данных может быть установлен в doubleединственный, Fixed-point, User-defined, или Inherit via back propagation.

Установка этого параметра на Fixed-point или User-defined включает поля, в которых можно далее задать детали. Установка этого параметра на Inherit via back propagation, устанавливает тип выходных данных и масштабирующийся совпадать со следующим блоком.

Output word length

Указание размера слова, в битах, для типа выходных данных с фиксированной точкой. Этот параметр только отображается, когда вы выбираете Fixed-point для параметра Output data type.

User-defined data type

Задает любой встроенный или тип данных с фиксированной точкой со знаком. Можно задать типы данных с фиксированной точкой с помощью sfix (Simulink), sint (Simulink), sfrac (Simulink), и fixdt (Simulink) функционирует из программного обеспечения Fixed-Point Designer™. Этот параметр только отображается, когда вы выбираете User-defined для параметра Output data type.

Set output fraction length to

Задайте масштабирование фиксированной точки, выведенной любым из следующих методов:

Выберите Best precision чтобы иметь выход, масштабирующийся автоматически, устанавливает таким образом, что выходной сигнал имеет самую лучшую точность.
Выберите User-defined задавать выход, масштабирующийся в параметре Output fraction length.

Этот параметр только отображается, когда вы выбираете Fixed-point для параметра Output data type или когда вы выбираете User-defined и заданный тип выходных данных является типом данных с фиксированной точкой.

Output fraction length

Для типов выходных данных фиксированной точки задайте количество дробных битов или битов справа от двоичной точки. Этот параметр только отображается, когда вы выбираете Fixed-point или User-defined для параметра Output data type и User-defined для параметра Set output fraction length to.

Примеры

развернуть все

Постройте шумное 16-QAM созвездие

Этот пример использует:

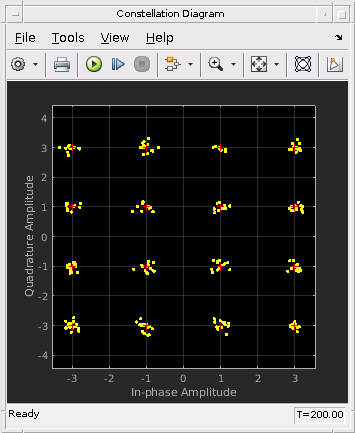

Откройте 16-QAM модель. Модель генерирует сигнал QAM, применяет белый шум и отображает получившуюся схему созвездия.

Запустите модель.

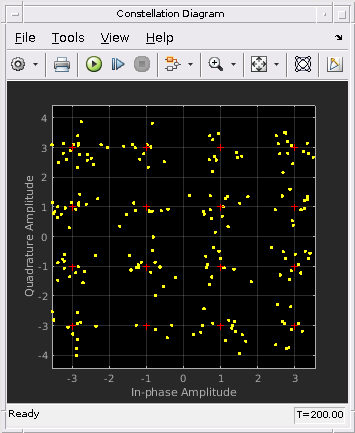

Измените Eb/No блока AWGN Channel с 20 дБ до 10 дБ. Наблюдайте увеличение шума.

Поддерживаемые типы данных

Порт Поддерживаемые типы данных

Порт	Поддерживаемые типы данных
Входной параметр	Плавающая точка двойной точности Плавающая точка с одинарной точностью Булевская переменная, когда Input type является `Bit` 8-, 16-, 32-битные целые числа со знаком 8-, 16-, 32-битное беззнаковое целое $u f i x (\log_{2} M)$ когда Input type является `Integer`
Вывод	Плавающая точка двойной точности Плавающая точка с одинарной точностью Фиксированная точка со знаком

Входной параметр

Плавающая точка двойной точности
Плавающая точка с одинарной точностью
Булевская переменная, когда Input type является Bit
8-, 16-, 32-битные целые числа со знаком
8-, 16-, 32-битное беззнаковое целое
$u f i x (\log_{2} M)$ когда Input type является Integer

Вывод

Плавающая точка двойной точности
Плавающая точка с одинарной точностью
Фиксированная точка со знаком

Парный блок

Rectangular QAM Demodulator Baseband

Ссылки

[1] Смит, Джоэл Г., “нечетно-битное квадратурное манипулирование Амплитудного Сдвига”, транзакции IEEE на коммуникациях, издании COM-23, март 1975, 385–389.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Блок не поддерживает single или double типы данных для генерации HDL-кода.
Когда Input Type установлен в Bit, блок не поддерживает генерацию HDL-кода для входных типов кроме boolean или ufix1.

Когда входной тип установлен в Bit, но вход блока является на самом деле многоразрядным (uint16, например), блок Rectangular QAM Modulator Baseband не поддерживает генерацию HDL-кода.
