sinr

Сигнал отображения к интерференции плюс шумовое отношение (SINR) карта

свернуть все на странице

Синтаксис

sinr(txs)
sinr(txs,propmodel)
sinr(___,Name,Value)
pd = sinr(txs,___)
r = sinr(rxs,txs,___)

Описание

пример

sinr(txs) отображает сигнал к интерференции плюс шумовое отношение (SINR) для ретрансляторов, txs. Контуры карты сгенерированы с помощью значений SINR, вычисленных для местоположений сайта приемника на карте. Для каждого местоположения источник сигнала является ретранслятором в TXS с самой большой силой сигнала. Остающиеся ретрансляторы в txs с тем же передатчиком частота действуют как источники интерференции. Если txs скаляр или нет никаких источников интерференции результирующего отношения сигнал-шум (SNR) отображений карты.

sinr(txs,propmodel) отображает карту SINR с набором модели распространения к значению в propmodel.

sinr(___,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение", в дополнение к входным параметрам в предыдущих синтаксисах. Например, sinr(txs,'MaxRange',8000) устанавливает диапазон от местоположения сайта на уровне 8 000 метров включать в область карты SINR.

pd = sinr(txs,___) возвращает вычисленные данные SINR в объекте данных распространения, pd. Никакой график не отображен и никакое графическое, только пары "имя-значение" проигнорированы.

r = sinr(rxs,txs,___) возвращает sinr в дБ, вычисленном на сайтах приемника из-за ретрансляторов.

Примеры

свернуть все

Скрипт Open Live Script

Задайте имена и местоположение сайтов в Бостоне.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

Создайте массив ретранслятора.

txs = txsite('Name', names,...
       'Latitude',lats,...
       'Longitude',lons, ...
       'TransmitterFrequency',2.5e9);

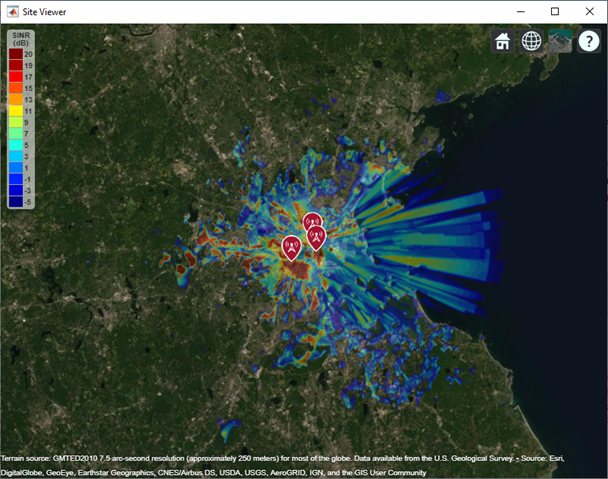

Отобразите карту SINR, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.

sinr(txs)

Входные параметры

свернуть все

Ретранслятор в виде txsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.

Сайт приемника в виде rxsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Эта функция только поддерживает сайты антенны графического вывода когда CoordinateSystem свойство установлено в 'geographic'.

Модель Propagation в виде вектора символов или строки. Можно использовать propagationModel функция, чтобы задать этот вход. Значение по умолчанию зависит от системы координат, используемой входными сайтами:

Система координатЗначение модели распространения по умолчанию
'geographic'

  • 'longley-rice' когда вы используете ландшафт.

  • 'freespace' когда вы не используете ландшафт.

'cartesian'

  • 'freespace' когда Map не установлен ни в один.

  • 'raytracing-image-method' когда Map установлен в имя файла STL или объекта триангуляции.

Можно также использовать пару "имя-значение" 'PropagationModel' задавать этот параметр.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MaxRange',8000
Общий

свернуть все

Источник сигнала интереса в виде разделенной запятой пары, состоящей из SignalSource и 'strongest' или как объект ретранслятора. Когда источником сигнала интереса является 'strongest', передатчик с самой большой силой сигнала выбран в качестве представляющего интерес источника сигнала для того местоположения. При вычислении sinr, SignalSource может быть txsite массив с равным количеством элементов rxs где каждый элемент ретранслятора задает источник сигнала для соответствующего сайта приемника.

Модель Propagation, чтобы использовать для вычислений пути потерь в виде разделенной запятой пары, состоящей из 'PropagationModel' и одно из следующего:

  • 'freespace' - Модель распространения свободного пространства

  • 'rain' - Лейтесь моделью распространения

  • 'gas' - Газовая модель распространения

  • 'fog' - Вуалируйте модель распространения

  • 'close-in' - Ближняя модель распространения

  • 'longley-rice' - Модель распространения Лонгли-Райса

  • 'tirem' - Модель распространения Tirem

  • 'raytracing-image-method' - модель распространения трассировки лучей, использующая метод изображений.

Моделью распространения по умолчанию является 'longley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен. Если 'raytracing-image-method' задан, значение 'MaxNumReflections' свойство должно быть меньшим, чем 1.

Модели распространения ландшафта включая 'longley-rice' и 'tirem' только поддерживаются для сайтов с CoordinateSystem набор свойств к 'geographic'.

Типы данных: char

Общая шумовая степень в приемнике в виде разделенной запятой пары, состоящей из 'ReceiverNoisePower' и скаляр в dBm. Значение по умолчанию принимает, что пропускная способность приемника составляет 1 МГц, и фигура шума приемника - 7 дБ.

N=−174+10*log(B)+F

где,

  • N = шум Приемника в dBm

  • B = пропускная способность Приемника в Гц

  • F = Шумовая фигура в дБ

Мобильное усиление приемника в виде разделенной запятой пары, состоящей из 'ReceiverGain' и скаляр в дБ. Значения усиления приемника включают усиление антенны и системную потерю. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Высота антенны приемника над землей в виде разделенной запятой пары, состоящей из 'ReceiverAntennaHeight' и скаляр в метрах. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Сопоставьте для визуализации или поверхностных данных в виде разделенной запятой пары, состоящей из 'Map и одно из следующего в зависимости от системы координат:

Система координатДопустимые значения картыЗначение карты по умолчанию
'geographic'

  • siteviewer[a]

  • Имя ландшафта может быть задано, если функция вызвана с выходным аргументом. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain

  • текущий siteviewer или новый siteviewer, если ни один не открыт.

  • 'gmted2010' если названо выходом.

'cartesian''none', объект триангуляции или имя файла STL.'none'

[a]  Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks®.

Типы данных: char | string

Для графического вывода SINR

свернуть все

Значения SINR для отображения в виде разделенной запятой пары, состоящей из 'Values' и числовой вектор. Каждое значение отображено, когда окрашенное различное, заполнило на контурной карте. Цвета контура выведены с помощью Colormap и ColorLimits.

Максимальная область значений покрытия сопоставляет от каждого ретранслятора в виде положительного числового скаляра в метрах, представляющих большое круговое расстояние. MaxRange задает необходимую область на карте, чтобы построить. Значение по умолчанию автоматически вычисляется на основе типа модели распространения как показано:

Модель распространенияMaxRange
Основной или городской 30 км
Ландшафт30 км или расстояние до самого далекого создания.
Многопутевой500 m

Типы данных: double

Разрешение местоположений сайта приемника использовалось для расчета значений SINR в виде разделенной запятой пары, состоящей из 'Resolution' и 'auto' или числовой скаляр в метрах. Разрешение задает максимальное расстояние между местоположениями. Если разрешением является 'auto', sinr вычисляет значение, масштабируемое к MaxRange. Уменьшение разрешения увеличивает качество карты SINR и время, требуемое создать его.

Палитра для окраски заполненных контуров в виде разделенной запятой пары, состоящей из 'ColorMap' и M-by-3 массив триплетов RGB, где M является количеством отдельных цветов.

Цветные пределы для карт цветов в виде разделенной запятой пары, состоящей из 'ColorLimits' и двухэлементный вектор из формы [min макс.]. Цветные пределы указывают на значения SINR, которые сопоставляют с первым и последним, раскрашивает палитру.

Покажите легенду цвета силы сигнала на карте в виде разделенной запятой пары, состоящей из 'ShowLegend' и 'true' или 'false'.

Прозрачность SINR сопоставляет в виде разделенной запятой пары, состоящей из 'Transparency' и числовой скаляр в области значений 0–1. Если значение является нулем, карта абсолютно прозрачна. Если значение один, карта абсолютно непрозрачна.

Выходные аргументы

свернуть все

Сигнал к интерференции плюс шумовое отношение в приемнике из-за ретрансляторов, возвращенных как числовой вектор. Длина вектора равна количеству сайтов приемника.

Типы данных: double

Данные SINR, возвращенные как propagationData объект, состоящий из Latitude и Longitude и соответствия переменной силы сигнала типу графика. Имя propagationData "SINR Data".

Примечание

Эта функция только поддерживает графический вывод для сайтов антенны с CoordinateSystem набор свойств к 'geographic'.

Смотрите также

|

Введенный в R2019b
