propagationModel

Создайте модель распространения RF

Синтаксис

pm = propagationModel(modelname)

pm = propagationModel(___,Name,Value)

Описание

pm = propagationModel(modelname) создает модель распространения RF для заданной модели.

pm = propagationModel(___,Name,Value) обновляет модель с помощью одной или нескольких пар "имя-значение". Например, pm = propagationModel('rain','RainRate',96) создает модель распространения дождя с уровнем дождя 96 мм/ч. Заключите каждое имя свойства в кавычки.

Примеры

свернуть все

Сила сигнала приемника во время проливного дождя

Скрипт Open Live Script

Задайте сайты передатчика и приемника.

tx = txsite('Name','MathWorks Apple Hill',...
       'Latitude',42.3001, ...
       'Longitude',-71.3504, ...
       'TransmitterFrequency', 2.5e9);

rx = rxsite('Name','Fenway Park',...
       'Latitude',42.3467, ...
       'Longitude',-71.0972);

Создайте модель распространения для уровня проливного дождя.

pm = propagationModel('rain','RainRate',50)

pm =
  Rain with properties:

    RainRate: 50
        Tilt: 0

Вычислите силу сигнала в приемнике с помощью модели распространения дождя.

ss = sigstrength(rx,tx,pm)

ss = -87.1559

Модель распространения Лонгли-Райса

Скрипт Open Live Script

Создайте ретранслятор.

tx = txsite

tx =
  txsite with properties:

                    Name: 'Site 1'
                Latitude: 42.3001
               Longitude: -71.3504
                 Antenna: 'isotropic'
            AntennaAngle: 0
           AntennaHeight: 10
              SystemLoss: 0
    TransmitterFrequency: 1.9000e+09
        TransmitterPower: 10

Создайте модель распространения Лонгли-Райса использование propagationModel функция.

pm = propagationModel('longley-rice','TimeVariabilityTolerance',0.7)

pm =
  LongleyRice with properties:

              AntennaPolarization: 'horizontal'
               GroundConductivity: 0.0050
               GroundPermittivity: 15
          AtmosphericRefractivity: 301
                      ClimateZone: 'continental-temperate'
         TimeVariabilityTolerance: 0.7000
    SituationVariabilityTolerance: 0.5000

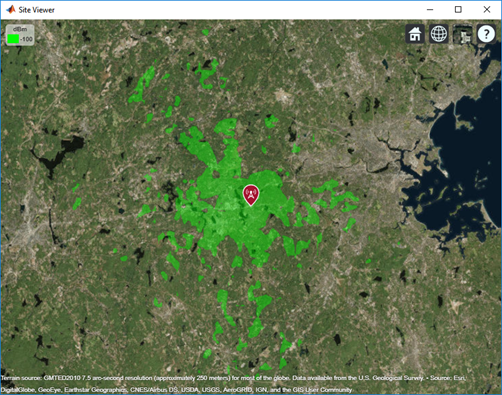

Найдите покрытие ретранслятора с помощью заданной модели распространения.

coverage(tx,'PropagationModel',pm)

Входные параметры

свернуть все

`modelname` — Тип модели распространения
`'freespace'` | `'rain'` | `'gas'` | `'fog'` | `'close-in'` | '`longley-rice'` | `'tirem'` | `'raytracing-image-method'`

Тип модели распространения, заданной как один из них:

'freespace' — Модель распространения свободного пространства.
'rain' — Лейтесь моделью распространения. Для получения дополнительной информации см. [3].
'gas' — Газовая модель распространения.
'fog' — Вуалируйте модель распространения. Для получения дополнительной информации см. [2] (Antenna Toolbox).
'close-in' — Ближняя модель распространения обычно используется в городских сценариях макроячейки. Для получения дополнительной информации см. [1].
Примечание
Ближняя модель реализует статистическую модель пути потерь и может быть сконфигурирована для различных сценариев. Значения по умолчанию соответствуют городскому сценарию макроячейки в среде не угла обзора (NLOS).
'longley-rice' — Модель распространения Лонгли-Райса. Эта модель также известна как Неправильную модель ландшафта (ITM). Можно использовать эту модель, чтобы вычислить потерю пути "точка-точка" между сайтами по неправильному ландшафту, включая создания. Потеря пути вычисляется от потери свободного пространства, дифракции ландшафта, наземного отражения, преломления через атмосферу, тропосферное рассеяние и атмосферное поглощение. Для получения дополнительной информации и список ограничений, см. [4].

Примечание
Модель Лонгли-Райса реализует режим "точка-точка" модели, которая использует данные о ландшафте, чтобы предсказать потерю между двумя точками.
'tirem' — Ландшафт Интегрированная Грубая Земля Model™ (TIREM™). Можно использовать эту модель, чтобы вычислить потерю пути "точка-точка" между сайтами по неправильному ландшафту, включая создания. Потеря пути вычисляется от потери свободного пространства, дифракции ландшафта, наземного отражения, преломления через атмосферу, тропосферное рассеяние и атмосферное поглощение. Для этой модели нужен доступ к внешней библиотеке TIREM. Фактическая модель допустима от 1 МГц до 1 000 ГГц. Но с элементами Antenna Toolbox™ и массивами частотный диапазон ограничивается 200 ГГц.
'raytracing-image-method' — Модель распространения трассировки лучей является многопутевой моделью распространения, которая использует анализ трассировки лучей, чтобы вычислить пути к распространению и их соответствующие потери пути. Потеря пути вычисляется от потери свободного пространства, отражательной потери из-за материала и потери поляризации антенны. Анализ трассировки лучей использует метод изображений, который включает поверхностные отражения, но не включает эффекты от преломления, дифракции или рассеивания. Эта модель допустима для частотного диапазона от 100 МГц до 100 ГГц.

Можно использовать эти функции на моделях распространения RF:

range — Вычислите область значений радиоволны согласно различным сценариям распространения. Therange функция не поддерживает Лонгли-Райса, TIREM или 'raytracing-image-method' модели распространения.
pathloss — Вычислите потерю пути распространения радиоволны между сайтами передатчика и приемника согласно различным сценариям распространения.
add — Добавьте модели распространения.

Зависимости

Задавать 'tirem', требует Antenna Toolbox.

Типы данных: char

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'RainRate',50. Устанавливает уровень ливня в модели распространения дождя к 40.

Дождь

свернуть все

`'RainRate'` — Лейтесь уровнем
16 (значение по умолчанию) | неотрицательный скаляр

Лейтесь уровнем в виде неотрицательного скаляра в миллиметрах в час (мм/ч).

Зависимости

Задавать 'RainRate', необходимо задать 'rain' модель распространения.

Типы данных: double

`'Tilt'` — Угол наклона поляризации сигнала
0 (значение по умолчанию) | скаляр

Угол наклона поляризации сигнала в виде скаляра в градусах.

Зависимости

Задавать 'Tilt', необходимо задать 'rain' модель распространения.

Типы данных: double

Газ

свернуть все

`'Temperature'` — Температура воздуха
15 (значение по умолчанию) | скаляр

Температура воздуха в виде скаляра в Цельсия (C).

Зависимости

Задавать 'Temperature', необходимо задать 'gas' модель распространения.

Типы данных: double

`'AirPressure'` — Сухое давление воздуха
101300 (значение по умолчанию) | скаляр

Сухое давление воздуха в виде скаляра в pascals (Па).

Зависимости

Задавать 'AirPressure', необходимо задать 'gas' модель распространения.

Типы данных: double

`'WaterDensity'` — Плотность водяного пара
7.5 (значение по умолчанию) | скаляр

Плотность водяного пара в виде скаляра в граммах на кубический метр ^(g/m3).

Зависимости

Задавать 'WaterDensity', необходимо задать 'gas' модель распространения.

Типы данных: double

Вуаль

свернуть все

`'Temperature'` — Температура воздуха
15 (значение по умолчанию) | скаляр

Температура воздуха в виде скаляра в Цельсия (C).

Зависимости

Задавать 'Temperature', необходимо задать 'fog' модель распространения.

Типы данных: double

`'WaterDensity'` — Жидкая водная плотность
0.5 (значение по умолчанию) | скаляр

Жидкая водная плотность в виде скаляра в граммах на кубический метр ^(g/m3).

Зависимости

Задавать 'WaterDensity', необходимо задать 'fog' модель распространения.

Типы данных: double

Ближний бой

свернуть все

`'ReferenceDistance'` — Расстояние ссылки свободного пространства
1 (значение по умолчанию) | скаляр

Расстояние ссылки свободного пространства в виде скаляра в метрах.

Зависимости

Задавать 'ReferenceDistance', необходимо задать 'close-in' модель распространения.

Типы данных: double

`'PathLossExponent'` — Экспонента пути потерь
2.9 (значение по умолчанию) | скаляр

Экспонента пути потерь в виде скаляра.

Зависимости

Задавать 'PathLossExponent', необходимо задать 'close-in' модель распространения.

Типы данных: double

`'Sigma'` Стандартное отклонение
5.7 (значение по умолчанию) | скаляр

Стандартное отклонение нулевой средней Гауссовой случайной переменной в виде скаляра в децибелах (дБ).

Зависимости

Задавать 'Sigma', необходимо задать 'close-in' модель распространения.

Типы данных: double

`'NumDataPoints'` — Количество точек данных
1869 (значение по умолчанию) | целое число

Количество точек данных нулевой средней Гауссовой случайной переменной в виде целого числа.

Зависимости

Задавать 'NumDataPoints', необходимо задать 'close-in' модель распространения.

Типы данных: double

Примечание

Ближняя модель допустима для расстояний, больше, чем или равный 'ReferenceDistance' свойство. Если расстояние меньше, чем 'ReferenceDistance' используется, потерей пути является 0.

Лонгли-Райс

свернуть все

`'AntennaPolarization'` — Поляризация антенн передатчика и приемника
`'horizontal'` (значение по умолчанию) | `'vertical'`

Поляризация антенн передатчика и приемника в виде 'horizontal' или 'vertical'. Обе антенны приняты, чтобы иметь ту же поляризацию. Это значение используется, чтобы вычислить потерю пути, подлежащую выплате основать отражение.

Зависимости

Задавать 'AntennaPolarization', необходимо задать 'longley-rice' модель распространения.

Типы данных: char | string

`'GroundConductivity'` — Проводимость земли
0.005 (значение по умолчанию) | скаляр

Проводимость земли в виде скаляра в Siemens на метр (S/m). Это значение используется, чтобы вычислить потерю пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Зависимости

Задавать 'GroundConductivity', необходимо задать 'longley-rice' модель распространения.

Типы данных: double

`'GroundPermittivity'` — Относительная проницаемость земли
15 (значение по умолчанию) | скаляр

Относительная проницаемость земли в виде скаляра. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Это значение используется, чтобы вычислить потерю пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Зависимости

Задавать 'GroundPermittivity', необходимо задать 'longley-rice' модель распространения.

Типы данных: double

`'AtmosphericRefractivity'` — Атмосферное явление преломления около земли
301 (значение по умолчанию) | скаляр

Атмосферное явление преломления около земли в виде скаляра в N-модулях. Это значение используется, чтобы вычислить потерю пути из-за преломления через атмосферу и тропосферное рассеяние. Значение по умолчанию соответствует средним атмосферным условиям.

Зависимости

Задавать 'AtmosphericRefractivity', необходимо задать 'longley-rice' модель распространения.

Типы данных: double

`'ClimateZone'` — Радио-зона климата
`'continental-temperate'` (значение по умолчанию) | `'equatorial'` | `'continental-subtropical'` | `'maritime-subtropical'` | `'desert'` | `'maritime-over-land'` | `'maritime-over-sea'`

Радио-зона климата. Это значение используется, чтобы вычислить изменчивость из-за изменения атмосферных условий. Значение по умолчанию соответствует средним атмосферным условиям в конкретной зоне климата.

Зависимости

Задавать 'ClimateZone', необходимо задать 'longley-rice' модель распространения.

Типы данных: char | string

`'TimeVariabilityTolerance'` — Уровень терпимости изменчивости времени
0.5 (значение по умолчанию) | скаляр

Уровень переносимости изменчивости времени потери пути в виде скаляра между [0.001, 0.999]. Изменчивость времени происходит из-за изменения атмосферных условий. Это значение дает необходимую системную надежность или часть времени, в течение которого фактическая потеря пути, как ожидают, будет меньше чем или равна предсказанию модели. Для получения дополнительной информации см. [5].

Зависимости

Задавать 'TimeVariabilityTolerance', необходимо задать 'longley-rice' модель распространения.

Типы данных: double

`'SituationVariabilityTolerance'` — Уровень терпимости изменчивости ситуации
0.5 (значение по умолчанию) | скаляр

Уровень переносимости изменчивости ситуации потери пути в виде скаляра, промежуточного [0.001, 0.999]. Изменчивость ситуации происходит из-за неконтролируемых или скрытых случайных переменных. Это значение вселяет необходимую системную веру или часть аналогичных ситуаций, для которых фактическая потеря пути, как ожидают, будет меньше чем или равна предсказанию модели. Для получения дополнительной информации см. [5].

Зависимости

Задавать 'SituationVariabilityTolerance', необходимо задать 'longley-rice' модель распространения.

Типы данных: double

TIREM

свернуть все

`'AntennaPolarization'` — Поляризация антенн передатчика и приемника
`'horizontal'` (значение по умолчанию) | `'vertical'`

Зависимости

Задавать 'AntennaPolarization', необходимо задать 'tirem' модель распространения.

Типы данных: char | string

`'GroundConductivity'` — Проводимость земли
0.005 (значение по умолчанию) | числовой скаляр

Проводимость земли в виде числового скаляра в Siemens на метр (S/m) в области значений 0,0005 к 100. Это значение используется, чтобы вычислить потерю пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Зависимости

Задавать 'GroundConductivity', необходимо задать 'tirem' модель распространения.

Типы данных: double

`'GroundPermittivity'` — Относительная проницаемость земли
15 (значение по умолчанию) | числовой скаляр

Относительная проницаемость земли в виде числового скаляра в области значений 1 - 100. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Это значение используется, чтобы вычислить потерю пути, подлежащую выплате основать отражение. Значение по умолчанию соответствует средней земле.

Зависимости

Задавать 'GroundPermittivity', необходимо задать 'tirem' модель распространения.

Типы данных: double

`'AtmosphericRefractivity'` — Атмосферное явление преломления около земли
301 (значение по умолчанию) | скаляр

Атмосферное явление преломления около земли в виде числового скаляра в N-модулях в области значений 250 - 400. Это значение используется, чтобы вычислить потерю пути из-за преломления через атмосферу и тропосферное рассеяние. Значение по умолчанию соответствует средним атмосферным условиям.

Зависимости

Задавать 'AtmosphericRefractivity', необходимо задать 'tirem' модель распространения.

Типы данных: double

`'Humidity'` — Абсолютная воздушная влажность около земли
'9' (значение по умолчанию) | числовой скаляр

Абсолютная воздушная влажность около основывается в виде числового скаляра в g/m^3 модули в области значений от 0 до 110. Можно использовать это значение, чтобы вычислить потерю пути из-за атмосферного поглощения. Значение по умолчанию соответствует абсолютной влажности воздуха в и 70-процентной относительной влажности на 15 градусов Цельсия.

Зависимости

Задавать 'Humidity', необходимо задать 'tirem' модель распространения.

Типы данных: double

метод изображений трассировки лучей

свернуть все

`'MaxNumReflections'` — Максимальное количество отражений пути
1 (значение по умолчанию) | `0`| 2

Максимальное количество отражений в путях к распространению, чтобы искать использование трассировки лучей в виде 0, 1, или 2. Значение по умолчанию приводит к поиску пути к распространению угла обзора наряду с путями к распространению, что каждый содержит одно отражение.

Зависимости

Задавать 'MaxNumReflections', необходимо задать 'raytracing-image-method' модель распространения.

Типы данных: double

`'CoordinateSystem'` — Система координат карты и местоположения сайта
`'geographic'` (значение по умолчанию) | `'cartesian'`

Система координат местоположения сайта в виде 'geographic' или 'cartesian'. Если вы задаете 'geographic', материальные типы заданы с помощью 'BuildingMaterial' или 'TerrainMaterial' свойства. Если вы задаете 'cartesian', материальные типы заданы с помощью 'SurfaceMaterial' свойства.

Типы данных: string | char

`'BuildingsMaterial'` — Поверхностный материал географических созданий
`'concrete'` (значение по умолчанию) | `'perfect-reflector'` | `'brick'` | `'wood'` | `'glass'` | `'metal'` | `'custom'`

Поверхностный материал географических созданий в виде одного из них: 'perfect-reflector', 'concrete', 'brick', 'wood', 'glass', 'metal', или 'custom'. Материальный тип используется, чтобы вычислить отражательную потерю, где пути к распространению отражаются прочь создания поверхностей. Для получения дополнительной информации смотрите ITU Проницаемость и Значения Проводимости для Общих Материалов.

Когда 'BuildingsMaterial' установлен в 'custom', существенная проницаемость и проводимость заданы в BuildingsMaterialPermittivity и BuildingsMaterialConductivity свойства.

Зависимости

Задавать 'BuildingsMaterials', необходимо установить 'CoordinateSystem' к 'geographic'.

Типы данных: char | string

`'BuildingsMaterialPermittivity'` — Относительная проницаемость созданий появляется материалы
5.31 (значение по умолчанию) | неотрицательный скаляр

Относительная проницаемость созданий появляется материал в виде неотрицательного скаляра. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует бетону на уровне 1,9 ГГц.

Зависимости

Задавать 'BuildingsMaterialPermittivity', необходимо установить 'CoordinateSystem' к 'geographic' и 'BuildingsMaterial' к 'custom'.

Типы данных: double

`'BuildingsMaterialConductivity'` — Проводимость созданий появляется материалы
0.0548 (значение по умолчанию) | неотрицательный скаляр

Проводимость созданий появляется материал в виде неотрицательного скаляра в Siemens на метр (S/m). Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует бетону на уровне 1,9 ГГц.

Зависимости

Задавать 'BuildingsMaterialConductivity', необходимо установить 'CoordinateSystem' к 'geographic' и 'BuildingsMaterial' к 'custom'.

Типы данных: double

`'TerrainMaterial'` — Поверхностный материал географического ландшафта
`'concrete'` (значение по умолчанию) | `'perfect-reflector'` | `'brick'` | `'water'` | `'vegetation'` | `'loam'` | `'custom'`

Поверхностный материал ландшафта в виде одного из них: 'perfect-reflector', 'concrete', 'brick', 'water', 'vegetation', 'loam', или 'custom'. Материальный тип используется, чтобы вычислить отражательную потерю, где пути к распространению отражаются прочь поверхностей ландшафта. Для получения дополнительной информации смотрите ITU Проницаемость и Значения Проводимости для Общих Материалов.

Когда 'TerrainMaterial' установлен в 'custom', существенная проницаемость и проводимость заданы в 'TerrainMaterialPermittivity' и 'TerrainMaterialConductivity' свойства.

Зависимости

Задавать 'TerrainMaterial', необходимо установить 'CoordinateSystem' к 'geographic'.

Типы данных: char | string

`'TerrainMaterialPermittivity'` — Относительная проницаемость материалов ландшафта
5.31 (значение по умолчанию) | неотрицательный скаляр

Относительная проницаемость материала ландшафта в виде неотрицательного скаляра. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует бетону на уровне 1,9 ГГц.

Зависимости

Задавать 'TerrainMaterialPermittivity', необходимо установить 'CoordinateSystem' к 'geographic' и 'TerrainMaterial' к 'custom'.

Типы данных: double

`'TerrainMaterialConductivity'` — Проводимость материалов ландшафта
0.0548 (значение по умолчанию) | неотрицательный скаляр

Проводимость материала ландшафта в виде неотрицательного скаляра в Siemens на метр (S/m). Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует бетону на уровне 1,9 ГГц.

Зависимости

Задавать 'TerrainMaterialConductivity ', необходимо установить 'CoordinateSystem' к 'geographic' и набор 'TerrainMaterial' к 'custom'.

Типы данных: double

`'SurfaceMaterial'` — Поверхностный материал Декартовой поверхности карты
`'plasterboard'` (значение по умолчанию) | `'perfect-reflector'` | `'ceilingboard'` | `'chipboard'` | `'floorboard'` | `'concrete'` | `'brick'` | `'wood'` | `'glass'` | `'metal'` | `'water'` | `'vegetation'` | `'loam'` | `'custom'`

Поверхностный материал Декартовой карты появляется в виде одного из них: 'plasterboard', 'perfect-reflector', 'ceilingboard', 'chipboard', 'floorboard', 'concrete', 'brick', wood, 'glass', 'metal', 'water', 'vegetation', 'loam', или 'custom'. Материальный тип используется, чтобы вычислить отражательную потерю, где пути к распространению отражаются прочь поверхностей. Для получения дополнительной информации смотрите ITU Проницаемость и Значения Проводимости для Общих Материалов.

Когда 'SurfaceMaterial' установлен в 'custom', существенная проницаемость и проводимость заданы в 'SurfaceMaterialPermittivity' и 'SurfaceMaterialConductivity' свойства.

Зависимости

Задавать 'SurfaceMaterial', необходимо установить 'CoordinateSystem' к 'cartesian'.

Типы данных: char | string

`'SurfaceMaterialPermittivity'` — Относительная проницаемость поверхностных материалов
2.94 (значение по умолчанию) | неотрицательный скаляр

Относительная проницаемость поверхностного материала в виде неотрицательного скаляра. Относительная проницаемость описывается как отношение абсолютной существенной проницаемости к проницаемости вакуума. Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует плате гипса на уровне 1,9 ГГц.

Зависимости

Задавать 'SurfaceMaterialPermittivity', необходимо установить 'CoordinateSystem' к 'cartesian' и 'SurfaceMaterial' к 'custom'.

Типы данных: double

`'SurfaceMaterialConductivity'` — Проводимость поверхностных материалов
0.0183 (значение по умолчанию) | неотрицательный скаляр

Проводимость поверхностного материала в виде неотрицательного скаляра в Siemens на метр (S/m). Это значение используется, чтобы вычислить потерю пути из-за отражения. Значение по умолчанию соответствует плате гипса на уровне 1,9 ГГц.

Зависимости

Задавать 'SurfaceMaterialConductivity ', необходимо установить 'CoordinateSystem' к 'cartesian' и набор 'SurfaceMaterial' к 'custom'.

Типы данных: double

Больше о

свернуть все

N-модули

Показатель преломления воздуха n связан с диэлектрическими постоянными газовых составляющих воздушной смеси. Численное значение n незначительно больше, чем один. Чтобы сделать вычисление более удобным, можно использовать модули N, которые даны формулой: $N = (n - 1) \times 10^{6}$

ITU проницаемость и значения проводимости для общих материалов

ITU-R P.2040-1 [8] и ITU-R P.527-5 [9] настоящие методы, уравнения и значения раньше вычисляли действительную относительную проницаемость, проводимость, и объединяли относительную проницаемость для общих материалов.

Для получения информации о значениях, вычисленных для строительных материалов, заданных в ITU-R P.2040-1, смотрите buildingMaterialPermittivity.
Для получения информации о значениях, вычисленных для материалов ландшафта, заданных в ITU-R P.527-5, смотрите earthSurfacePermittivity.

Ссылки

[1] Sun, S., Взаимопонимание, T.S., Томас, T., Ghosh, A., Нгуен, H., Ковач, я., Родригес, я., Koymen, O. и Prartyka, A. "Расследование точности предсказания, чувствительности и устойчивости параметра крупномасштабных моделей пути к распространению потерь для радиосвязей 5G". Транзакции IEEE на Автомобильной Технологии, Vol.65, № 5, стр 2843-2860, май 2016.

[2] ITU-R P.840-6. "Затухание из-за облака и вуали". Сектор радиосвязи ITU

[3] ITU-R P.838-3. "Определенная модель затухания для дождя для использования в методах предсказания". Сектор радиосвязи ITU

[4] Хуффорд, Джордж А., Анита Г. Лонгли и Уильям А.Киссик. "Руководство по использованию ITS неправильная модель ландшафта в режиме предсказания области". Отчет 82-100. Pg-7 NTIA.

[5] Домашняя страница SoftWright https://www.softwright.com/faq/support/longley_rice_variability.html

[6] Seybold, Джон. Введение в распространение RF. Вайли, 2005

[7] ITU-R P.676-11. "Затухание атмосферными газами". Сектор радиосвязи ITU

[8] ITU-R P.2040-1. "Эффекты строительных материалов и структур на распространении радиоволны выше 100 МГц". Международный союз электросвязи - сектор радиосвязи (ITU-R). Июль 2015.

[9] ITU-R P.527-5. "Электрические характеристики поверхности Земли". Международный союз электросвязи - Сектор Радиосвязи (ITU-R). Август 2019.

Темы

Доступ к программному обеспечению TIREM (Antenna Toolbox)

Введенный в R2019b

Документация

propagationModel

Синтаксис

Описание

Примеры

Сила сигнала приемника во время проливного дождя

Модель распространения Лонгли-Райса

Входные параметры

modelname — Тип модели распространения 'freespace' | 'rain' | 'gas' | 'fog' | 'close-in' | 'longley-rice' | 'tirem' | 'raytracing-image-method'

Зависимости

Аргументы в виде пар имя-значение

'RainRate' — Лейтесь уровнем16 (значение по умолчанию) | неотрицательный скаляр

Зависимости

'Tilt' — Угол наклона поляризации сигнала0 (значение по умолчанию) | скаляр

Зависимости

'Temperature' — Температура воздуха15 (значение по умолчанию) | скаляр

Зависимости

'AirPressure' — Сухое давление воздуха101300 (значение по умолчанию) | скаляр

Зависимости

'WaterDensity' — Плотность водяного пара7.5 (значение по умолчанию) | скаляр

Зависимости

'Temperature' — Температура воздуха15 (значение по умолчанию) | скаляр

Зависимости

'WaterDensity' — Жидкая водная плотность0.5 (значение по умолчанию) | скаляр

Зависимости

'ReferenceDistance' — Расстояние ссылки свободного пространства1 (значение по умолчанию) | скаляр

Зависимости

'PathLossExponent' — Экспонента пути потерь2.9 (значение по умолчанию) | скаляр

Зависимости

'Sigma' Стандартное отклонение5.7 (значение по умолчанию) | скаляр

Зависимости

'NumDataPoints' — Количество точек данных1869 (значение по умолчанию) | целое число

Зависимости

'AntennaPolarization' — Поляризация антенн передатчика и приемника 'horizontal' (значение по умолчанию) | 'vertical'

Зависимости

'GroundConductivity' — Проводимость земли0.005 (значение по умолчанию) | скаляр

Зависимости

'GroundPermittivity' — Относительная проницаемость земли15 (значение по умолчанию) | скаляр

Зависимости

'AtmosphericRefractivity' — Атмосферное явление преломления около земли301 (значение по умолчанию) | скаляр

Зависимости

'ClimateZone' — Радио-зона климата 'continental-temperate' (значение по умолчанию) | 'equatorial' | 'continental-subtropical' | 'maritime-subtropical' | 'desert' | 'maritime-over-land' | 'maritime-over-sea'

Зависимости

'TimeVariabilityTolerance' — Уровень терпимости изменчивости времени0.5 (значение по умолчанию) | скаляр

Зависимости

'SituationVariabilityTolerance' — Уровень терпимости изменчивости ситуации0.5 (значение по умолчанию) | скаляр

Зависимости

'AntennaPolarization' — Поляризация антенн передатчика и приемника 'horizontal' (значение по умолчанию) | 'vertical'

Зависимости

'GroundConductivity' — Проводимость земли0.005 (значение по умолчанию) | числовой скаляр

Зависимости

'GroundPermittivity' — Относительная проницаемость земли15 (значение по умолчанию) | числовой скаляр

Зависимости

'AtmosphericRefractivity' — Атмосферное явление преломления около земли301 (значение по умолчанию) | скаляр

Зависимости

'Humidity' — Абсолютная воздушная влажность около земли'9' (значение по умолчанию) | числовой скаляр

Зависимости

'MaxNumReflections' — Максимальное количество отражений пути1 (значение по умолчанию) | 0| 2

Зависимости

'CoordinateSystem' — Система координат карты и местоположения сайта 'geographic' (значение по умолчанию) | 'cartesian'

'BuildingsMaterial' — Поверхностный материал географических созданий 'concrete' (значение по умолчанию) | 'perfect-reflector' | 'brick' | 'wood' | 'glass' | 'metal' | 'custom'

Зависимости

'BuildingsMaterialPermittivity' — Относительная проницаемость созданий появляется материалы5.31 (значение по умолчанию) | неотрицательный скаляр

Зависимости

'BuildingsMaterialConductivity' — Проводимость созданий появляется материалы0.0548 (значение по умолчанию) | неотрицательный скаляр

Зависимости

'TerrainMaterial' — Поверхностный материал географического ландшафта 'concrete' (значение по умолчанию) | 'perfect-reflector' | 'brick' | 'water' | 'vegetation' | 'loam' | 'custom'

Зависимости

'TerrainMaterialPermittivity' — Относительная проницаемость материалов ландшафта5.31 (значение по умолчанию) | неотрицательный скаляр

Зависимости

'TerrainMaterialConductivity' — Проводимость материалов ландшафта0.0548 (значение по умолчанию) | неотрицательный скаляр

Зависимости

Зависимости

'SurfaceMaterialPermittivity' — Относительная проницаемость поверхностных материалов2.94 (значение по умолчанию) | неотрицательный скаляр

Зависимости

'SurfaceMaterialConductivity' — Проводимость поверхностных материалов0.0183 (значение по умолчанию) | неотрицательный скаляр

Зависимости

Больше о

N-модули

ITU проницаемость и значения проводимости для общих материалов

`modelname` — Тип модели распространения
`'freespace'` | `'rain'` | `'gas'` | `'fog'` | `'close-in'` | '`longley-rice'` | `'tirem'` | `'raytracing-image-method'`

`'RainRate'` — Лейтесь уровнем
16 (значение по умолчанию) | неотрицательный скаляр

`'Tilt'` — Угол наклона поляризации сигнала
0 (значение по умолчанию) | скаляр

`'Temperature'` — Температура воздуха
15 (значение по умолчанию) | скаляр

`'AirPressure'` — Сухое давление воздуха
101300 (значение по умолчанию) | скаляр

`'WaterDensity'` — Плотность водяного пара
7.5 (значение по умолчанию) | скаляр

`'Temperature'` — Температура воздуха
15 (значение по умолчанию) | скаляр

`'WaterDensity'` — Жидкая водная плотность
0.5 (значение по умолчанию) | скаляр

`'ReferenceDistance'` — Расстояние ссылки свободного пространства
1 (значение по умолчанию) | скаляр

`'PathLossExponent'` — Экспонента пути потерь
2.9 (значение по умолчанию) | скаляр

`'Sigma'` Стандартное отклонение
5.7 (значение по умолчанию) | скаляр

`'NumDataPoints'` — Количество точек данных
1869 (значение по умолчанию) | целое число

`'AntennaPolarization'` — Поляризация антенн передатчика и приемника
`'horizontal'` (значение по умолчанию) | `'vertical'`

`'GroundConductivity'` — Проводимость земли
0.005 (значение по умолчанию) | скаляр

`'GroundPermittivity'` — Относительная проницаемость земли
15 (значение по умолчанию) | скаляр

`'AtmosphericRefractivity'` — Атмосферное явление преломления около земли
301 (значение по умолчанию) | скаляр

`'ClimateZone'` — Радио-зона климата
`'continental-temperate'` (значение по умолчанию) | `'equatorial'` | `'continental-subtropical'` | `'maritime-subtropical'` | `'desert'` | `'maritime-over-land'` | `'maritime-over-sea'`

`'TimeVariabilityTolerance'` — Уровень терпимости изменчивости времени
0.5 (значение по умолчанию) | скаляр

`'SituationVariabilityTolerance'` — Уровень терпимости изменчивости ситуации
0.5 (значение по умолчанию) | скаляр

`'AntennaPolarization'` — Поляризация антенн передатчика и приемника
`'horizontal'` (значение по умолчанию) | `'vertical'`

`'GroundConductivity'` — Проводимость земли
0.005 (значение по умолчанию) | числовой скаляр

`'GroundPermittivity'` — Относительная проницаемость земли
15 (значение по умолчанию) | числовой скаляр

`'AtmosphericRefractivity'` — Атмосферное явление преломления около земли
301 (значение по умолчанию) | скаляр

`'Humidity'` — Абсолютная воздушная влажность около земли
'9' (значение по умолчанию) | числовой скаляр

`'MaxNumReflections'` — Максимальное количество отражений пути
1 (значение по умолчанию) | `0`| 2

`'CoordinateSystem'` — Система координат карты и местоположения сайта
`'geographic'` (значение по умолчанию) | `'cartesian'`

`'BuildingsMaterial'` — Поверхностный материал географических созданий
`'concrete'` (значение по умолчанию) | `'perfect-reflector'` | `'brick'` | `'wood'` | `'glass'` | `'metal'` | `'custom'`

`'BuildingsMaterialPermittivity'` — Относительная проницаемость созданий появляется материалы
5.31 (значение по умолчанию) | неотрицательный скаляр

`'BuildingsMaterialConductivity'` — Проводимость созданий появляется материалы
0.0548 (значение по умолчанию) | неотрицательный скаляр

`'TerrainMaterial'` — Поверхностный материал географического ландшафта
`'concrete'` (значение по умолчанию) | `'perfect-reflector'` | `'brick'` | `'water'` | `'vegetation'` | `'loam'` | `'custom'`

`'TerrainMaterialPermittivity'` — Относительная проницаемость материалов ландшафта
5.31 (значение по умолчанию) | неотрицательный скаляр

`'TerrainMaterialConductivity'` — Проводимость материалов ландшафта
0.0548 (значение по умолчанию) | неотрицательный скаляр

`'SurfaceMaterialPermittivity'` — Относительная проницаемость поверхностных материалов
2.94 (значение по умолчанию) | неотрицательный скаляр

`'SurfaceMaterialConductivity'` — Проводимость поверхностных материалов
0.0183 (значение по умолчанию) | неотрицательный скаляр
