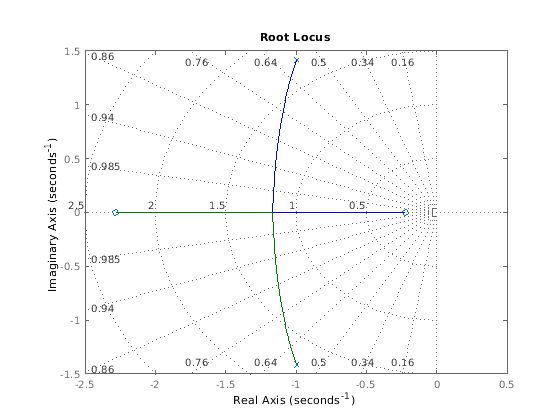

Сгенерируйте сетку s-плоскости постоянных коэффициентов затухания и собственных частот
sgrid
генерирует сетку постоянных коэффициентов затухания от 0 до 1 с шагом 0,1 и собственные частоты от 0 до 10 рад/секунда с шагом одного рад/секунда для графиков корневого годографа и нуля полюса. sgrid
затем строит сетку по текущей оси. sgrid
создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.
sgrid(
строит сетку постоянного коэффициента затухания и линий собственной частоты для коэффициентов затухания и собственных частот в векторах zeta
,wn
)zeta
и wn
, соответственно. sgrid(zeta,wn)
создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.
В качестве альтернативы можно выбрать Grid из контекстного меню, чтобы сгенерировать ту же сетку s-плоскости.
sgrid(___,'new')
очищает текущую систему координат сначала и устанавливает hold on
.
sgrid(
строит сетку s-плоскости на AX
,___)Axes
или UIAxes
объект в текущей фигуре с указателем AX
. Используйте этот синтаксис при создавании приложений с sgrid
в App Designer.
