Отобразите непрерывный маршрут в geoplayer фигура
plotRoute( использование player,lat,lon,Name,Value)Name,Value парные аргументы, чтобы изменить визуальный стиль маршрута.
Например, plotRoute(player,[45 46],[0 0],'Color','k') строит маршрут в geoplayer фигурируйте как черная линия.
Загрузите последовательность координат широты и долготы.
data = load('geoRoute.mat');Создайте географический проигрыватель и установите уровень изменения масштаба на 12. По сравнению с уровнем изменения масштаба по умолчанию этот уровень изменения масштаба уменьшает масштаб карты на коэффициент 8.
player = geoplayer(data.latitude(1),data.longitude(1),12);
Отобразите полный маршрут.
plotRoute(player,data.latitude,data.longitude);
Отобразите координаты в последовательности. Круговой маркер указывает на текущее положение.
for i = 1:length(data.latitude) plotPosition(player,data.latitude(i),data.longitude(i)); pause(0.05) end
Постройте несколько маршрутов в географическом проигрывателе путем вызова plotRoute многократно.
Загрузите данные для маршрута.
data = load('geoRoute.mat');Извлеките данные для первого транспортного средства.
lat1 = data.latitude; lon1 = data.longitude;
Создайте синтетический маршрут для второго транспортного средства. Добавьте маленькое смещение для лучшей видимости.
lat2 = lat1 + 0.002; % add a small offset in degrees
lon2 = lon1;Создайте geoplayer объект, задавая стартовые координаты для одного из маршрутов.
player = geoplayer(lat1(1),lon1(1));

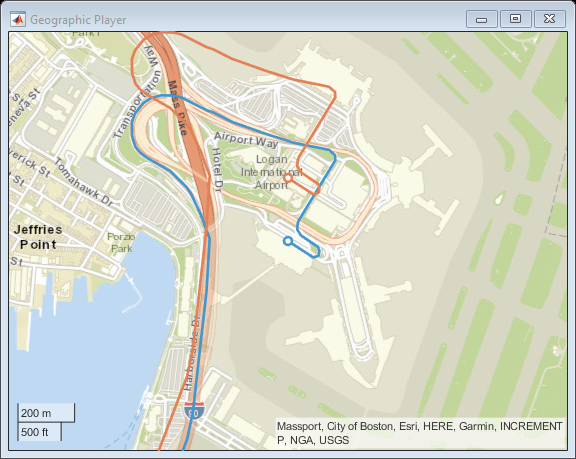

Постройте маршруты в географическом проигрывателе путем вызова plotRoute для каждого маршрута.
plotRoute(player,lat1,lon1); plotRoute(player,lat2,lon2);
lat — Координаты широтыКоординаты широты точек вдоль маршрута в виде вектора с действительным знаком с элементами в области значений [–90, 90].
Типы данных: single | double
lon — Координаты долготыКоординаты долготы точек вдоль маршрута в виде вектора с действительным знаком с элементами в области значений [–180, 180].
Типы данных: single | double
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'Color','g''Color' 'LineColor' Цвет линии в виде разделенной запятой пары, состоящей из 'Color' и название цвета, короткое название цвета или триплет RGB. По умолчанию цвет линии выбран автоматически.
Для пользовательского цвета укажите триплет RGB. Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета и эквивалентные значения триплета RGB.
| Название цвета | Цветное краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c'
| [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Пример: 'Color',[1 0 1]
Пример: 'Color','m'
Пример: 'Color','magenta'
'LineWidth' 'LineWidth' Ширина линии в точках в виде разделенной запятой пары, состоящей из 'LineWidth' и положительное число. 1 точка = 1/72 дюйма.
'ShowEndpoints' — Отобразите источник и место назначения'on' (значение по умолчанию) | 'off'Отобразите источник и пункты назначения в виде разделенной запятой пары, состоящей из 'ShowEndpoints' и 'on' или 'off'. Задайте 'on' отобразить источник и пункты назначения. Маркер источника является белым, и целевой маркер заполнен цветом.
geoplayer | latlon2local | local2latlon | plotPosition | reset
