hdlsaveparams

Сохраните блок не по умолчанию - и параметры HDL уровня модели

Описание

пример

hdlsaveparams(dut) отображает блок не по умолчанию - и параметры HDL уровня модели.

пример

hdlsaveparams(dut,filename) сохраняет блок не по умолчанию - и параметры HDL уровня модели к скрипту MATLAB®.

пример

hdlsaveparams(dut,filename,force_overwrite) сохраняет блок не по умолчанию - и параметры HDL уровня модели к скрипту MATLAB и задает, перезаписать ли ранее сохраненные параметры скрипт MATLAB.

пример

varname = hdlsaveparams(dut) сохраняет блок не по умолчанию - и параметры HDL уровня модели к массиву структур, varname.

Примеры

свернуть все

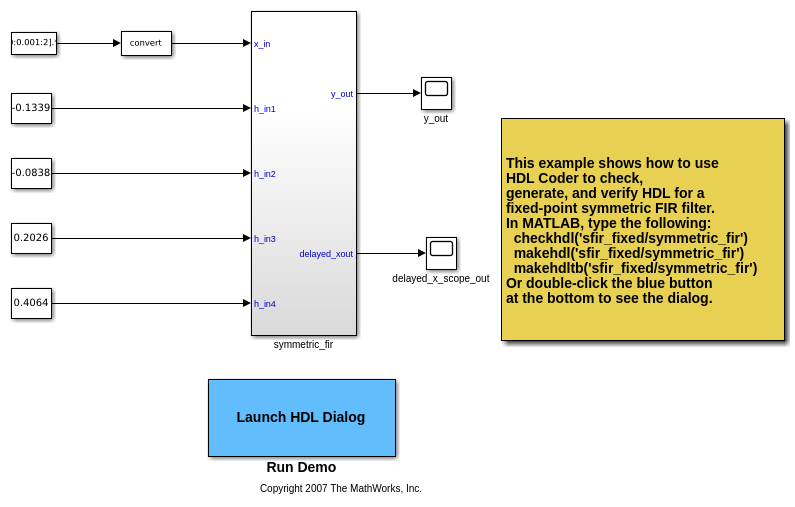

Откройте модель.

sfir_fixed

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Отобразите связанные с HDL параметры модели не по умолчанию для symmetric_fir подсистема.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Выход идентифицирует подсистему и отображает ее связанные с HDL значения параметров.

В этом примере показано, как установить параметры HDL на модели и сохранить параметры в скрипте MATLAB®.

Установите параметры HDL модели

Откройте sfir_fixed модель.

sfir_fixed

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Сохраните параметры HDL модели

Проверьте, что параметры модели устанавливаются.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте сохраненные параметры

Сбросьте связанные с HDL параметры модели к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели от sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстанавливаются

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

В этом примере показано, как установить параметры HDL на модели, сохраните параметры в скрипте MATLAB®, и затем перезапишите сохраненные параметры.

Установите параметры HDL модели

Откройте sfir_fixed модель.

sfir_fixed

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Сохраните параметры HDL модели

Проверьте, что параметры модели устанавливаются.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте сохраненные параметры

Сбросьте связанные с HDL параметры модели к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели от sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстанавливаются

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Измените сохраненные параметры HDL

Измените связанный с HDL набор параметров модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4)
hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2)
hdlset_param('sfir_fixed', 'ShareAdders', 'on')

Перезапишите сохраненный файл параметров

Установите force_overwrite отметьте к true перезаписывать файл параметров sfir_saved_parameters.m новыми параметрами. Если вы не задаете этот флаг, HDL Coder™ генерирует ошибку и не перезаписывает значения параметров. Когда вы запускаете hdlsaveparams с набором параметров к true, HDL Coder™ генерирует предупреждение, что он перезаписывает файл.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m','true')
Warning: HDL parameters file 'sfir_saved_params.m' already exists. By
overwriting it now, you will lose any parameter settings made earlier.

Проверьте параметры Resaved

Сбросьте связанные с HDL параметры модели к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели от sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстанавливаются

hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
hdlset_param('sfir_fixed', 'ShareAdders', 'on');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4);

В этом примере показано, как сохранить модель HDL не по умолчанию и параметры блоков в массиве структур и параметрах индивидуума доступа.

Откройте модель

sfir_single
sim('sfir_single')

Сохраните Модель HDL и Параметры блоков

hparams = hdlsaveparams('sfir_single/symmetric_fir');
%% Set Model 'sfir_single' HDL parameters
hdlset_param('sfir_single', 'FloatingPointTargetConfiguration', hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT' ...
,  'MantissaMultiplyStrategy', 'FullMultiplier') ...
);
hdlset_param('sfir_single', 'HDLSubsystem', 'sfir_single/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_single/symmetric_fir', 'InputPipeline', 1);
hdlset_param('sfir_single/symmetric_fir', 'OutputPipeline', 1);

Представление и доступ к параметрам блоков

hparams
hparams =

  1x4 struct array with fields:

    object
    parameter
    value

Чтобы видеть определенные параметры не по умолчанию, сохраненные в структуре, можно получить доступ к отдельным элементам структуры.

hparams(2)
ans =

  struct with fields:

       object: 'sfir_single'
    parameter: 'HDLSubsystem'
        value: 'sfir_single/symmetric_fir'

Чтобы просмотреть параметры и значения, заданные для модели, в Worksplace MATLAB™, дважды кликают hparams переменная. Вы видите поля массива структур и соответствующих значений в редакторе MATLAB.

Входные параметры

свернуть все

Подсистема DUT называет в виде вектора символов со всем иерархическим путем.

Пример: 'modelname/subsysTarget'

Пример: 'modelname/subsysA/subsysB/subsysTarget'

Имя файла, в который вы сохраняете параметры модели в виде вектора символов.

Пример: 'mymodel_saved_params.m'

Задайте, перезаписать ли ранее сохраненный файл параметров как булевскую переменную.

Пример: 'tRUE

Выходные аргументы

свернуть все

Задайте имя переменной, которая содержит сохраненные параметры модели. Переменная сохранена как массив структур.

Пример: 'hparams'

Смотрите также

Представленный в R2012b
