HDL Verifier генерация модели Cosimulation в HDL Coder™
В этом примере показано, как сгенерировать cosimulation модель в HDL Coder и интегрировать сгенерированный HDL-код в рабочий процесс HDL Verifier™. Автоматизация cosimulation генерации модели включает бесшовную верификацию сгенерированного аппаратного проекта.
Краткое введение
Cosimulation является сложной задачей, особенно с автоматически сгенерированным кодом; нужно сохранить различные аспекты в синхронизации исходной модели включая частоты дискретизации, системы feedforward/сквозного соединения, и другие различные параметры и настройки используемыми во время генерации кода при подготовке блока HDL Verifier и целевого Средства моделирования EDA.
Автоматизированная cosimulation генерация модели вынимает догадки из HDL cosimulation блок и настройка средства моделирования путем дешифровки всей скомпилированной модели и информации о генерации кода; кроме того, все автоматизированные настройки документируются в сгенерированные скрипты. Конечный результат является cosimulation моделью, готовой проверять сгенерированный код.
% >> docsearch('Code Generation for HDL Cosimulation Model')
Генерация модели Cosimulation
Давайте возьмем простой проект аккумулятора в Simulink и автоматически сгенерируем cosimulation модель для него как часть генерации испытательного стенда.

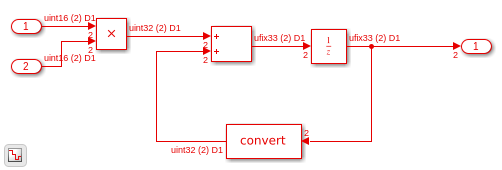

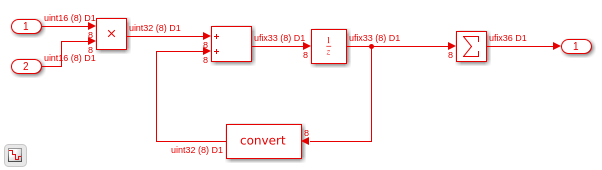

Умножьте проект аккумулятора в Simulink
Откройте исходный проект/модель
bdclose all; load_system('hdl_cosim_demo1') open_system('hdl_cosim_demo1/MAC') % Now generate vhdl code for the device under test 'MAC' in that % model in the source Simulink model. makehdl('hdl_cosim_demo1/MAC', 'targetlang', 'vh')
### Generating HDL for 'hdl_cosim_demo1/MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo1', { 'HDL Code Generation' } )">hdl_cosim_demo1</a> for HDL code generation parameters.
### Starting HDL check.
### Begin VHDL Code Generation for 'hdl_cosim_demo1'.
### Working on hdl_cosim_demo1/MAC as hdlsrc/hdl_cosim_demo1/MAC.vhd.
### Creating HDL Code Generation Check Report file:///tmp/BR2020bd_1444674_32127/publish_examples1/tp8971c020/hdlsrc/hdl_cosim_demo1/MAC_report.html
### HDL check for 'hdl_cosim_demo1' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.
Сгенерируйте испытательный стенд HDL с моделью Cosimulation
HDL Coder поддерживает генерацию cosimulation модели с блоком HDL Verifier для Mentor Graphics 'Modelsim' или 'Острой' Кэденс
% Now as a part of test bench generation specify that in addition to the % textual based test bench a cosimulation model needs to be generated. Use % the new makehdl parameter 'GenerateCosimModel' with value 'ModelSim' or % 'Incisive' to choose between the two HDL Verifier blocks to generate the % cosimulation model. makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim')
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo1/MAC'.
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo1_mq')">gm_hdl_cosim_demo1_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo1_mq/MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo1'...
### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In2.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/Out1_expected.dat.
### Working on MAC_tb as hdlsrc/hdl_cosim_demo1/MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo1/MAC_tb_pkg.vhd.
### HDL TestBench generation complete.
(Необязательно) сгенерируйте отчет покрытия HDL-кода и базу данных
Оснастить симулятор HDL, чтобы сгенерировать базу данных покрытия кода, также:
a.) На 'генерации HDL-кода> Испытательный стенд' панель, установите флажок, пометил 'HDL code coverage'.
b.) Когда вы вызываете 'makehdltb', устанавливаете 'HDLCodeCoverage' на 'on'. Например:
makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim','HDLCodeCoverage','on');
Артефакты покрытия HDL-кода сгенерированы в исходной директории после того, как испытательный стенд будет симулирован.
Новые сообщения генерации кода
Как вы видите из следующих сообщений генерации дополнительного кода в командном окне сгенерирована, cosimulation модель 'gm_hdl_cosim_demo1_mq'; В дополнение к коду, сгенерированному в целевой директории 'hdlsrc' дополнительный cosimulation скрипт, 'gm_hdl_cosim_demo1_mq_tcl.m' сгенерирован, чтобы подготовить целевое средство моделирования к cosimulation с Simulink.
### Generating new cosimulation model: gm_hdl_cosim_demo1_mq ### Generating new cosimulation tcl script: hdlsrc/gm_hdl_cosim_demo1_mq_tcl.m ### Cosimulation Model Generation Complete.
Стимул модели Cosimulation и получение ответа

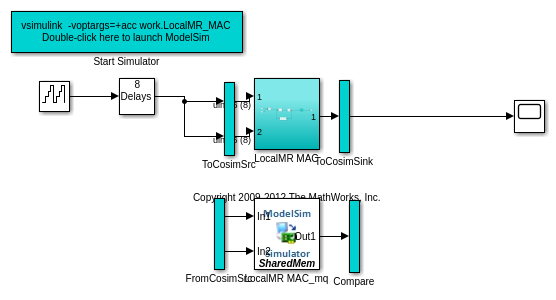

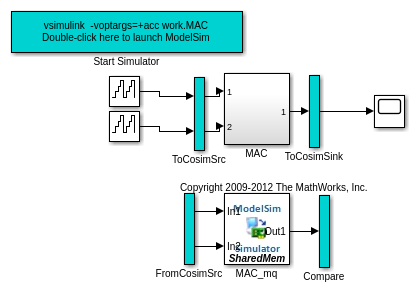

Как видно из cosimulation модели исходное устройство под тестом (DUT) прерывается двумя подсистемами 'ToCosimSrc' и 'ToCosimSink'; Как показано ниже цели этих двух подсистем должен получить стимул и ответ DUT и использовать его для управления cosimulation использование блоков 'Goto'. Количество блоков 'Goto' в каждой следующей подсистеме совпадает с количеством вводов и выводов DUT.
open_system('gm_hdl_cosim_demo1_mq/ToCosimSrc') open_system('gm_hdl_cosim_demo1_mq/ToCosimSink')
Стимул для HDL блок Cosimulation
Стимул, который первоначально управляет DUT, питается полностью сконфигурированный HDL cosimulation блок с помощью блока 'From' как показано ниже. В некоторых случаях введите сигналы стимула, не может непосредственно питаться блок HDL Cosimulation; например, блок HDL Cosimulation не позволяет комплексные и векторные сигналы, и в таких случаях, далее массажируя входных сигналов стимула сделан автоматически. В текущей модели 'От' блоков непосредственно питают содержимое соответствующих блоков 'Goto'.

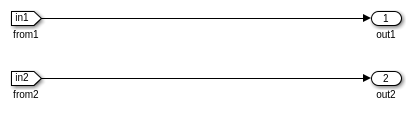

open_system('gm_hdl_cosim_demo1_mq/FromCosimSrc')
Сравнение результатов
Ответ от исходного DUT по сравнению с ответом от блока HDL Cosimulation в HDL Verifier с помощью блоков Приемника, обеспеченных Simulink для визуализации данных об ответе.

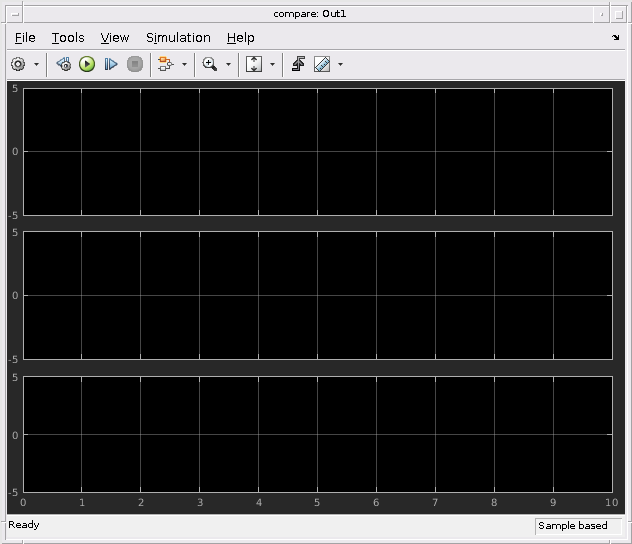

open_system('gm_hdl_cosim_demo1_mq/Compare')
Утверждение регистрируясь в сгенерированной модели

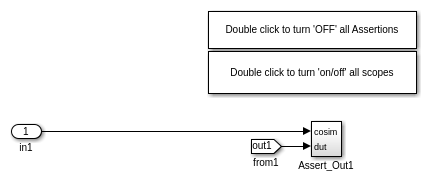

Для каждого выхода устройства под тестовой подсистемой следующая проверяющая утверждение модель сгенерирована, который проверяет, что исходный выход ('dut касательно') с cosimulation вывел ('cosim'), и генерирует сообщения утверждения, когда вход с блоком утверждения обнаруживает несоответствие.

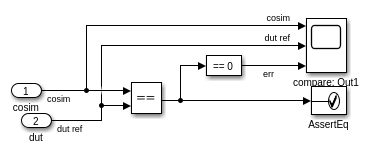

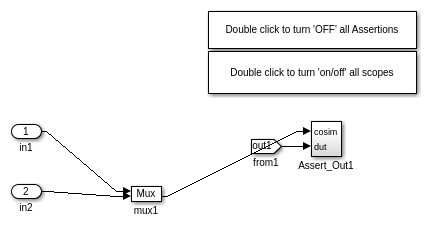

open_system('gm_hdl_cosim_demo1_mq/Compare/Assert_Out1')
Используя блоки утверждения
Утверждения включены в блоке Assertion, но не останавливают симуляцию. Если, когда часть cosimulation там является какими-либо утверждениями от следующего блока, необходимо видеть предупреждение от блока Assertion:
Warning: Assertion detected in 'gm_hdl_cosim_demo1_mq/Compare/Assert_Out1/AssertEq' at time 1.000000
open_system('gm_hdl_cosim_demo1_mq/Compare/Assert_Out1/AssertEq')
HDL Setup блока Cosimulation
Блок HDL Cosimulation автоматически заполняется со скомпилированным интерфейсом ввода-вывода DUT. Панель 'Портов' полностью заполняется с 'Полным Именем HDL', информация 'о Типе данных' и 'Шаг расчета'. Столь же различные параметры настройки блока HDL Cosimulation, такие как TimeScale и tcl панели порта автоматически заполняются. Обратите внимание на то, что модель cosimulation всегда конфигурируется в методе связи 'Общей памяти'.
open_system('gm_hdl_cosim_demo1_mq/MAC_mq')
Целевой запуск средства моделирования и Setup
Теперь давайте посмотрим на автоматизацию, сопоставленную с запуском и настройкой целевого средства моделирования (ModelSim или Острый). Как видно в верхнем уровне сгенерированной модели, Запускается Подсистема с именем ', Средство моделирования' сгенерировано со следующей функцией обратного вызова; эта подсистема используется, чтобы запустить целевое предпочтительное средство моделирования.
get_param('gm_hdl_cosim_demo1_mq/Start Simulator', 'OpenFcn')
ans =
'try
cosimDirName = pwd;
cd 'hdlsrc/hdl_cosim_demo1';
vsim('tclstart',gm_hdl_cosim_demo1_mq_tcl);
cd (cosimDirName);
clear cosimDirName;
catch me
disp('Failed to launch cosimulator with "vsim"');
disp (me.message);
cd (cosimDirName);
clear cosimDirName;
end'
Симуляция модели Cosimulation
Следующий скрипт выполняется на запуске
vsim('tclstart',gm_hdl_cosim_demo1_mq_tcl)Команда MATLAB 'vsim' для ModelSim (или 'hdlsimulink' для Острого) запускает целевое средство моделирования из среды MATLAB с необходимой настройкой для cosimulation. 'vsim' команда вызывается с 'tclstart' опцией, которая принимает строку tcl, которая конфигурирует средство моделирования на его запуске. Файл 'gm_hdl_cosim_demo1_mq_tcl' также автоматически сгенерирован HDL Coder наряду с cosimulation моделью.
Содержимое Сгенерированного tclstart Командного файла
Сгенерированный tclstart файл содержит команды для конфигурирования запущенного средства моделирования, а также комментирует о том, как сгенерированы различные настройки модели Cosimulation.
type hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Auto generated cosimulation 'tclstart' script
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Source Model : hdl_cosim_demo1
% Generated Model : gm_hdl_cosim_demo1
% Cosimulation Model : gm_hdl_cosim_demo1_mq
%
% Source DUT : gm_hdl_cosim_demo1_mq/MAC
% Cosimulation DUT : gm_hdl_cosim_demo1_mq/MAC_mq
%
% File Location : hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_mq_tcl.m
% Created : 2020-07-30 18:20:22
%
% Generated by MATLAB 9.9 and HDL Coder 3.17
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ClockName : clk
% ResetName : reset
% ClockEnableName : clk_enable
%
% ClockLowTime : 5ns
% ClockHighTime : 5ns
% ClockPeriod : 10ns
%
% ResetLength : 20ns
% ClockEnableDelay : 10ns
% HoldTime : 2ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ModelBaseSampleTime : 1
% DutBaseSampleTime : 1
% OverClockFactor : 1
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Mapping of DutBaseSampleTime to ClockPeriod
%
% N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
% 1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ResetHighAt : (ClockLowTime + ResetLength + HoldTime)
% ResetRiseEdge : 27ns
% ResetType : async
% ResetAssertedLevel : 1
%
% ClockEnableHighAt : (ClockLowTime + ResetLength + ClockEnableDelay + HoldTime)
% ClockEnableRiseEdge : 37ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
function tclCmds = gm_hdl_cosim_demo1_mq_tcl
tclCmds = {
'do MAC_compile.do',...% Compile the generated code
'vsimulink -voptargs=+acc work.MAC',...% Initiate cosimulation
'add wave /MAC/clk',...% Add wave commands for chip input signals
'add wave /MAC/reset',...
'add wave /MAC/clk_enable',...
'add wave /MAC/In1',...
'add wave /MAC/In2',...
'add wave /MAC/ce_out',...% Add wave commands for chip output signals
'add wave /MAC/Out1',...
'set UserTimeUnit ns',...% Set simulation time unit
'puts ""',...
'puts "Ready for cosimulation..."',...
};
end
Комментарии заголовка в 'tclstart' файле
В верхнем уровне комментарии задают источник и сгенерированные имена модели фрагмента DUT модели, для которой код сгенерирован и являющийся co-simulated. cosimulation DUT HDL Verifier помещается параллельно с нашей сгенерированной моделью DUT, (который получает любые модификации/изменения к битно-истинному или точности цикла исходной модели DUT как часть генерации кода),
Опции испытательного стенда, влияющие на генерацию модели Cosimulation
Следующая часть tclstart файла скрипта показывает все makehdltb параметры испытательного стенда, поддержанные HDL Coder и их начальными значениями, используемыми в cosimulation скриптах.
ClockName, ResetName, ClockEnableName ClockLowTime, ClockHighTime, ClockPeriod ResetLength, ClockEnableDelay, HoldTime
Шаги расчета модели и отображение DutBaseSampleTime к ClockPeriod
Следующая часть раздела комментария покрывает шаги расчета в модели и как они влияли на синхронизацию блока HDL Cosimulation в HDL Verifier.
N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor 1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)
Сгенерированный 'tclstart' скрипт Выход
Функция в 'gm_hdl_cosim_demo1_mq_tcl' генерирует необходимую tcl командную строку (tclCmds).
Если опцией 'EDAScriptGeneration' является превращенный 'on', и компиляция делают файлы сгенерированы для ModelSim как часть 'makehdl', то сингл 'действительно' управляет, сгенерирован. Если опцией 'EDAScriptGeneration' является превращенный 'off', то явные команды компиляции добавляются для компиляции сгенерированного HDL-кода для DUT.
Команды волны добавляются для всех интерфейсных сигналов верхнего уровня.
Команды перед симуляцией
В блоке HDL Cosimulation "Предварительная симуляция параметр" команд Tcl содержит команды силы, которые управляют пакетом часов (часы, часы - включают, сбрасывают). "Время, чтобы запустить симулятор HDL прежде cosimulation запускает" параметр, инициирует симуляцию со временем выполнения, необходимым, чтобы вывести чип из сброса.
get_param('gm_hdl_cosim_demo1_mq/MAC_mq','TclPreSimCommand')
ans =
'puts "Running Simulink Cosimulation block.";
puts "Chip Name: --> hdl_cosim_demo1/MAC";
puts "Target language: --> vhdl";
puts "Target directory: --> hdlsrc/hdl_cosim_demo1";
puts [clock format [clock seconds]];
# Clock force command;
force /MAC/clk 0 0ns, 1 5ns -r 10ns;
# Clock enable force command;
force /MAC/clk_enable 0 0ns, 1 37ns;
# Reset force command;
force /MAC/reset 1 0ns, 0 27ns;
'
Запуск средства моделирования
Двойной щелчок по Средству моделирования Запуска запускает средство моделирования с tcl командами в сгенерированном 'tclstart' скрипте MATLAB. Если средство моделирования запускается, весь сгенерированный код скомпилирован, и блок HDL Cosimulation готов к симуляции.
Поддержка комплексных сигналов
Модель hdl_cosim_demo2 содержит комплексную подсистему MAC;
bdclose all; load_system('hdl_cosim_demo2'); open_system('hdl_cosim_demo2/Complex MAC'); makehdl('hdl_cosim_demo2/Complex MAC', 'targetlang', 'vh');
### Generating HDL for 'hdl_cosim_demo2/Complex MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo2', { 'HDL Code Generation' } )">hdl_cosim_demo2</a> for HDL code generation parameters.
### Starting HDL check.
### Begin VHDL Code Generation for 'hdl_cosim_demo2'.
### Working on hdl_cosim_demo2/Complex MAC as hdlsrc/hdl_cosim_demo2/Complex_MAC.vhd.
### Creating HDL Code Generation Check Report file:///tmp/BR2020bd_1444674_32127/publish_examples1/tp8971c020/hdlsrc/hdl_cosim_demo2/Complex_MAC_report.html
### HDL check for 'hdl_cosim_demo2' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

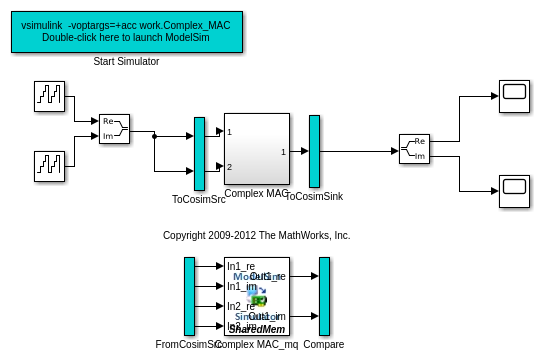

Модель Cosimulation для комплексного MAC
Давайте сгенерируем cosimulation модель как часть генерации испытательного стенда и давайте наблюдать часть стимула cosimulation модели:
makehdltb('hdl_cosim_demo2/Complex MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim')
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo2/Complex MAC'.
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo2_mq')">gm_hdl_cosim_demo2_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo2/gm_hdl_cosim_demo2_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo2/gm_hdl_cosim_demo2_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo2_mq/Complex MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo2'...
### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/In1_re.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/In1_im.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo2/Out1_im_expected.dat.
### Working on Complex_MAC_tb as hdlsrc/hdl_cosim_demo2/Complex_MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo2/Complex_MAC_tb_pkg.vhd.
### HDL TestBench generation complete.
Сгенерированный комплекс подсистемы FromCosimSrc

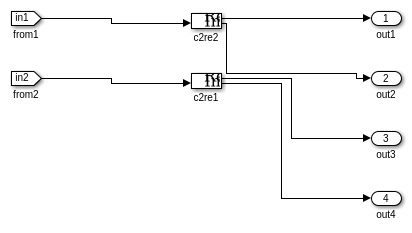

Входной сигнал комплекса автоматически повреждается в действительные и мнимые части прежде, чем управлять блоком HDL Cosimulation.
open_system('gm_hdl_cosim_demo2_mq/FromCosimSrc')
Сгенерированный комплекс сравнивает подсистемы
Раздел сравнения проверяет результаты на действительные и мнимые части комплексных выходов отдельно.
open_system('gm_hdl_cosim_demo2_mq/Compare/Assert_Out1')
Поддержка векторных сигналов

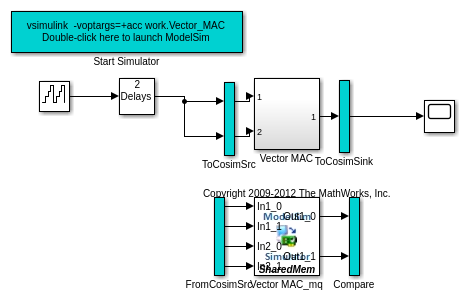

Модель hdl_cosim_demo3 содержит Векторную подсистему MAC;
bdclose all; load_system('hdl_cosim_demo3'); open_system('hdl_cosim_demo3/Vector MAC'); makehdl('hdl_cosim_demo3/Vector MAC', 'targetlang', 've');
### Generating HDL for 'hdl_cosim_demo3/Vector MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo3', { 'HDL Code Generation' } )">hdl_cosim_demo3</a> for HDL code generation parameters.
### Starting HDL check.
### Begin Verilog Code Generation for 'hdl_cosim_demo3'.
### Working on hdl_cosim_demo3/Vector MAC as hdlsrc/hdl_cosim_demo3/Vector_MAC.v.
### Creating HDL Code Generation Check Report file:///tmp/BR2020bd_1444674_32127/publish_examples1/tp8971c020/hdlsrc/hdl_cosim_demo3/Vector_MAC_report.html
### HDL check for 'hdl_cosim_demo3' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.
Модель Cosimulation для векторного MAC
Давайте сгенерируем cosimulation модель как часть генерации испытательного стенда и давайте наблюдать часть стимула cosimulation модели для векторных сигналов в 'verilog', где мы сглаживаем векторные сигналы для генерации кода.
makehdltb('hdl_cosim_demo3/Vector MAC', 'targetlang', 've', 'GenerateCosimModel', 'ModelSim')
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo3/Vector MAC'.
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo3_mq')">gm_hdl_cosim_demo3_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo3/gm_hdl_cosim_demo3_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo3/gm_hdl_cosim_demo3_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo3_mq/Vector MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo3'...
### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/In1_0.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/In1_1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/Out1_0_0_expected.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo3/Out1_0_1_expected.dat.
### Working on Vector_MAC_tb as hdlsrc/hdl_cosim_demo3/Vector_MAC_tb.v.
### HDL TestBench generation complete.
Сгенерированный вектор подсистема FromCosimSrc

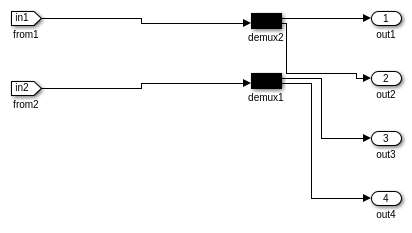

open_system('gm_hdl_cosim_demo3_mq/FromCosimSrc')
Сгенерированный вектор сравнивает подсистему
open_system('gm_hdl_cosim_demo3_mq/Compare')
Поддержка многоскоростного локального
Модель hdl_cosim_demo4 содержит подсистему MAC с блоком Sum of Elements, который сконфигурирован с Каскадной реализацией и требует разгона как видно в сообщениях Генерации кода.
bdclose all; load_system('hdl_cosim_demo4'); open_system('hdl_cosim_demo4/LocalMR MAC'); makehdl('hdl_cosim_demo4/LocalMR MAC', 'targetlang', 'vh'); makehdltb('hdl_cosim_demo4/LocalMR MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'ModelSim');
### Generating HDL for 'hdl_cosim_demo4/LocalMR MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo4', { 'HDL Code Generation' } )">hdl_cosim_demo4</a> for HDL code generation parameters.
### Starting HDL check.
### The code generation and optimization options you have chosen have introduced additional pipeline delays.
### The delay balancing feature has automatically inserted matching delays for compensation.
### The DUT requires an initial pipeline setup latency. Each output port experiences these additional delays.
### Output port 0: 1 cycles.
### Begin VHDL Code Generation for 'hdl_cosim_demo4'.
### MESSAGE: The design requires 5 times faster clock with respect to the base rate = 1.
### Working on hdl_cosim_demo4/LocalMR MAC/Sum of Elements/serial_sum_operation as hdlsrc/hdl_cosim_demo4/serial_sum_operation.vhd.
### Working on hdl_cosim_demo4/LocalMR MAC/Sum of Elements as hdlsrc/hdl_cosim_demo4/Sum_of_Elements.vhd.
### Working on LocalMR MAC_tc as hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tc.vhd.
### Working on hdl_cosim_demo4/LocalMR MAC as hdlsrc/hdl_cosim_demo4/LocalMR_MAC.vhd.
### Generating package file hdlsrc/hdl_cosim_demo4/LocalMR_MAC_pkg.vhd.
### Creating HDL Code Generation Check Report file:///tmp/BR2020bd_1444674_32127/publish_examples1/tp8971c020/hdlsrc/hdl_cosim_demo4/LocalMR_MAC_report.html
### HDL check for 'hdl_cosim_demo4' complete with 0 errors, 0 warnings, and 3 messages.
### HDL code generation complete.
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo4/LocalMR MAC'.
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo4_mq')">gm_hdl_cosim_demo4_mq</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo4/gm_hdl_cosim_demo4_mq_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo4/gm_hdl_cosim_demo4_mq_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo4_mq/LocalMR MAC_mq'
### Begin simulation of the model 'gm_hdl_cosim_demo4'...
### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo4/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo4/Out1_expected.dat.
### Working on LocalMR_MAC_tb as hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo4/LocalMR_MAC_tb_pkg.vhd.
### HDL TestBench generation complete.
Обновления установки масштаба времени, чтобы возместить разгон
Сообщения генерации кода показывают разгон, которые требуют в пять раз более быстрых часов относительно базовой ставки модели. Эта информация инкапсулируется в cosimulation модели как часть установки масштаба времени согласно следующему сообщению
N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor 1 sec in Simulink corresponds to 50ns in the HDL Simulator(N = 50)
Поддержка острого
bdclose all; load_system('hdl_cosim_demo1') makehdl('hdl_cosim_demo1/MAC', 'targetlang', 'vh') makehdltb('hdl_cosim_demo1/MAC', 'targetlang', 'vh', 'GenerateCosimModel', 'Incisive') type hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl bdclose all; % close Modelsim %tclHdlSim('after 1000 quit -f');
### Generating HDL for 'hdl_cosim_demo1/MAC'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdl_cosim_demo1', { 'HDL Code Generation' } )">hdl_cosim_demo1</a> for HDL code generation parameters.
### Starting HDL check.
### Begin VHDL Code Generation for 'hdl_cosim_demo1'.
### Working on hdl_cosim_demo1/MAC as hdlsrc/hdl_cosim_demo1/MAC.vhd.
### Creating HDL Code Generation Check Report file:///tmp/BR2020bd_1444674_32127/publish_examples1/tp8971c020/hdlsrc/hdl_cosim_demo1/MAC_report.html
### HDL check for 'hdl_cosim_demo1' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.
### Begin TestBench generation.
### Generating HDL TestBench for 'hdl_cosim_demo1/MAC'.
### Generating new cosimulation model: <a href="matlab:open_system('gm_hdl_cosim_demo1_in')">gm_hdl_cosim_demo1_in</a>.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl.m.
### Generating new cosimulation tcl script: hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_batch_tcl.m.
### Note: Option 'Allow Direct Feedthrough' has been set to 'on' on 'gm_hdl_cosim_demo1_in/MAC_in'
### Begin simulation of the model 'gm_hdl_cosim_demo1'...
### Collecting data...
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In1.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/In2.dat.
### Generating test bench data file: hdlsrc/hdl_cosim_demo1/Out1_expected.dat.
### Working on MAC_tb as hdlsrc/hdl_cosim_demo1/MAC_tb.vhd.
### Generating package file hdlsrc/hdl_cosim_demo1/MAC_tb_pkg.vhd.
### HDL TestBench generation complete.
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Auto generated cosimulation 'tclstart' script
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Source Model : hdl_cosim_demo1
% Generated Model : gm_hdl_cosim_demo1
% Cosimulation Model : gm_hdl_cosim_demo1_in
%
% Source DUT : gm_hdl_cosim_demo1_in/MAC
% Cosimulation DUT : gm_hdl_cosim_demo1_in/MAC_in
%
% File Location : hdlsrc/hdl_cosim_demo1/gm_hdl_cosim_demo1_in_tcl.m
% Created : 2020-07-30 18:21:16
%
% Generated by MATLAB 9.9 and HDL Coder 3.17
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ClockName : clk
% ResetName : reset
% ClockEnableName : clk_enable
%
% ClockLowTime : 5ns
% ClockHighTime : 5ns
% ClockPeriod : 10ns
%
% ResetLength : 20ns
% ClockEnableDelay : 10ns
% HoldTime : 2ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ModelBaseSampleTime : 1
% DutBaseSampleTime : 1
% OverClockFactor : 1
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Mapping of DutBaseSampleTime to ClockPeriod
%
% N = (ClockPeriod / DutBaseSampleTime) * OverClockFactor
% 1 sec in Simulink corresponds to 10ns in the HDL Simulator(N = 10)
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% ResetHighAt : (ClockLowTime + ResetLength + HoldTime)
% ResetRiseEdge : 27ns
% ResetType : async
% ResetAssertedLevel : 1
%
% ClockEnableHighAt : (ClockLowTime + ResetLength + ClockEnableDelay + HoldTime)
% ClockEnableRiseEdge : 37ns
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
function tclCmds = gm_hdl_cosim_demo1_in_tcl
tclCmds = {
'exec ncvhdl -v93 MAC.vhd',...% Compile the generated code
'exec ncelab -access +wc MAC',...
['hdlsimulink -gui MAC',...%Comment: Initiate cosimulation
' -input "{@simvision {set w \[waveform new\]}}"',...% Add wave commands for chip input signals
' -input "{@simvision {waveform add -using \$w -signals :clk}}"',...
' -input "{@probe -create -shm clk }"',...
' -input "{@simvision {waveform add -using \$w -signals :reset}}"',...
' -input "{@probe -create -shm reset }"',...
' -input "{@simvision {waveform add -using \$w -signals :clk_enable}}"',...
' -input "{@probe -create -shm clk_enable }"',...
' -input "{@simvision {waveform add -using \$w -signals :In1}}"',...
' -input "{@probe -create -shm In1 }"',...
' -input "{@simvision {waveform add -using \$w -signals :In2}}"',...
' -input "{@probe -create -shm In2 }"',...
' -input "{@simvision {waveform add -using \$w -signals :ce_out}}"',...% Add wave commands for chip output signals
' -input "{@probe -create -shm ce_out }"',...
' -input "{@simvision {waveform add -using \$w -signals :Out1}}"',...
' -input "{@probe -create -shm Out1 }"',...
' -input "{@database -open waves -into waves.shm -default}"',...
' -input "{@puts \"\"}"',...
' -input "{@puts \"Ready for cosimulation...\"}"',...
]
};
end
