drawellipse

Создайте настраиваемый эллиптический ROI

свернуть все на странице

Синтаксис

roi = drawellipse
roi = drawellipse(ax)
roi = drawellipse(___,Name,Value)

Описание

пример

roi = drawellipse создает Ellipse возразите и включает интерактивный рисунок эллиптической видимой области (ROI) на текущей системе координат.

Чтобы чертить ROI, расположите указатель на изображение. Курсор превращается в форму fleur. Перетащите, чтобы чертить эллиптический ROI. Чтобы закончить ROI, отпустите кнопку мыши. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.

Примечание

drawellipse функция удобства для создания Ellipse Объект ROI. Если вы создаете объект ROI непосредственно, вызывая Ellipse, необходимо вызвать draw возразите функции, чтобы включить интерактивный рисунок ROI. В отличие от этого drawellipse функция создает объект ROI и вызывает draw возразите функции для вас. Какой бы ни способ, которым вы создаете ROI, вы используете свойства объектов, объектные функции и уведомления о событии, чтобы настроить его внешний вид и поведение. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.

roi = drawellipse(ax) создает ROI в осях, заданных ax.

пример

roi = drawellipse(___,Name,Value) изменяет внешний вид и поведение ROI с помощью одной или нескольких пар "имя-значение". Незаданные пары "имя-значение" установлены в значение по умолчанию.

Примеры

свернуть все

Скрипт Open Live Script

Считайте изображение в рабочую область и отобразите ее.

imshow(imread('llama.jpg'))

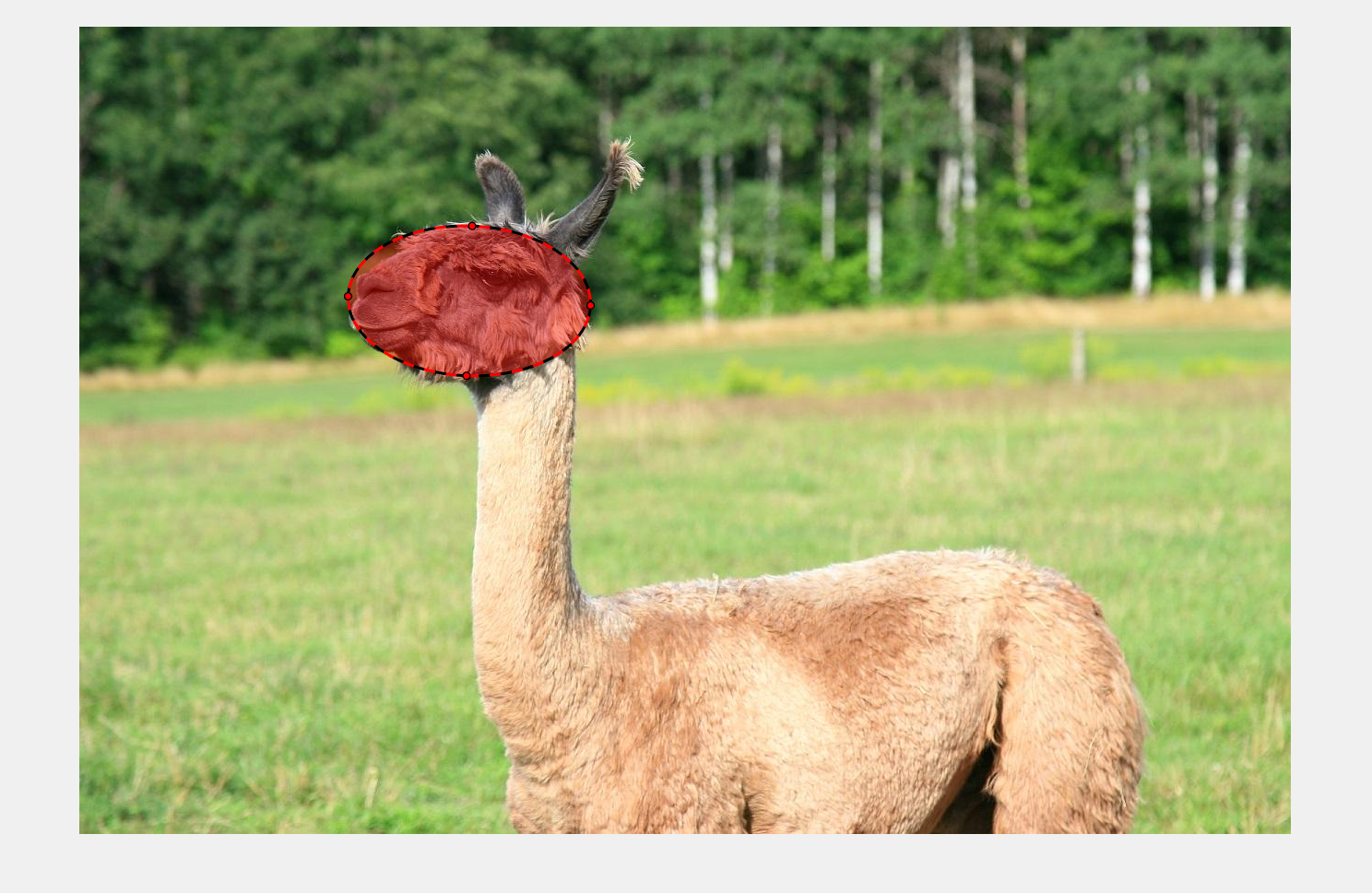

В интерактивном режиме чертите красный эллиптический ROI.

h = drawellipse('Color','r');

Измените цвет дорожки ROI к черному цвету, затем увеличьте непрозрачность ROI.

h.StripeColor = 'k';
h.FaceAlpha = 0.4;

Скрипт Open Live Script

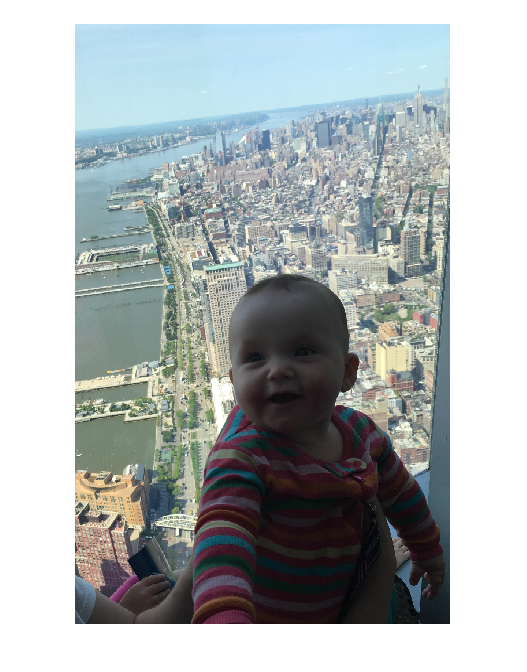

Считайте изображение в рабочую область и отобразите ее.

I = imread('baby.jpg');
figure
imshow(I)

Чертите эллиптический ROI на изображении. Используйте 'Center' пара "имя-значение", чтобы задать местоположение эллипса и 'SemiAxes' пара "имя-значение", чтобы задать форму эллипса. Установите ребро эллипса быть чередуемой красной линией путем определения 'StripeColor' пара "имя-значение".

h = drawellipse('Center',[1000,1000],'SemiAxes',[500,250],'StripeColor','r');

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('cameraman.tif');

Отобразите изображение.

imshow(I);

Чертите круговой ROI на изображении.

roi = drawellipse('Color','r');

Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.

function allevents(src,evt)
    evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]);
    end
end

Входные параметры

свернуть все

Родительские оси ROI в виде Axes возразите или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения смотрите Используя ROI в Приложениях, Созданных с App Designer.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: roi = drawellipse('Color','k','Label','My Ellipse');

Соотношение сторон эллипса в виде разделенной запятой пары, состоящей из 'AspectRatio' и неотрицательный числовой скаляр, вычисленный как SemiAxes(1)/SemiAxes(2). Это значение изменяется автоматически, когда вы чертите или изменяете размер ROI или изменяете значение SemiAxes свойство.

Центр ROI в виде разделенной запятой пары, состоящей из 'Center' и 1 2 массив формы [x y]. Значения x и y являются координатами центральной точки ROI. Значение этого свойства изменяется автоматически, когда вы чертите или перемещаете ROI.

Цвет ROI в виде разделенной запятой пары, состоящей из 'Color' и MATLAB® ColorSpec (Color Specification) значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Контекстное меню в виде разделенной запятой пары, состоящей из 'ContextMenu' и ContextMenu объект. Задайте эту пару "имя-значение", чтобы отобразить пользовательское контекстное меню, когда вы щелкнете правой кнопкой по ROI. Чтобы создать пользовательское контекстное меню, создайте ContextMenu объект, при помощи uicontextmenu функция, и затем конфигурирует свойства контекстного меню.

ROI может быть в интерактивном режиме удален через контекстное меню в виде разделенной запятой пары, состоящей из 'Deletable' и логическое значение true или false. Когда значением является true (значение по умолчанию), можно удалить ROI через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите 'Deletable' к false. Когда значение установлено к false, можно все еще удалить ROI путем вызова delete функция, задавая указатель на ROI как вход.

Область осей, в которые можно в интерактивном режиме поместить ROI в виде разделенной запятой пары, состоящей из 'DrawingArea' и одно из значений в этой таблице.

ЗначениеОписание
'auto'Областью рисунка являются пределы текущей системы координат (значение по умолчанию).
'unlimited'Область рисунка не имеет никакого контура, и ROI могут чертиться или перетаскиваться, чтобы расширить вне пределов осей.
[x,y,w,h]Область рисунка ограничивается прямоугольником, начинающимся в (x, y), с шириной w и высота h.

Прозрачность ROI стоит в виде разделенной запятой пары, состоящей из 'FaceAlpha' и скалярное значение в области значений [0,1]. Когда значением является 1, поверхность ROI полностью непрозрачна. Когда значением является 0, поверхность ROI абсолютно прозрачна.

Поверхность ROI может получить нажатия кнопки в виде разделенной запятой пары, состоящей из 'FaceSelectable' и значение true или false. Когда true (значение по умолчанию), поверхность ROI может получить нажатия кнопки. Когда false, поверхность ROI не может получить нажатия кнопки.

Соотношение сторон остается постоянным во время взаимодействия в виде разделенной запятой пары, состоящей из 'FixedAspectRatio' и логические значения true или false. Когда этим значением является true, ROI обеспечивает соотношение сторон, когда вы чертите или изменяете размер эллипса. Когда этим значением является false (значение по умолчанию), можно изменить соотношение сторон при рисовании или изменении размеров эллипса. Можно изменить это значение при помощи контекстного меню по умолчанию.

Видимость ROI обрабатывает в Children свойство родительского элемента в виде разделенной запятой пары, состоящей из 'HandleVisibility' и одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда отображается (значение по умолчанию).
'off'Указатель на объект скрыт в любом случае.
'callback'Указатель на объект отображается из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки.

Интерактивность ROI в виде разделенной запятой пары, состоящей из 'InteractionsAllowed' и одно из значений в этой таблице.

ЗначениеОписание
'all'ROI является полностью межигровым (значение по умолчанию).
'none'ROI не является межигровым, и никакие не перетаскивают точки, отображаются.
'translate'ROI может быть переведен (перемещенный) в области рисунка, но не изменился.
'reshape'ROI может быть изменен в области рисунка, но не переведен.

Метка ROI в виде разделенной запятой пары, состоящей из 'Label' и вектор символов или строка. По умолчанию это свойство установлено в пустой массив ('') и ROI не имеет никакой метки.

Прозрачность фона текста в виде разделенной запятой пары, состоящей из 'LabelAlpha' и скалярное значение в области значений [0 1]. Когда установлено в 1, фон текста полностью непрозрачен. Когда установлено в 0, фон текста абсолютно прозрачен.

Цвет текста метки в виде разделенной запятой пары, состоящей из 'LabelTextColor' и MATLAB ColorSpec (Color Specification) значение. Значения интенсивности должны быть в области значений [0,1].

Видимость метки ROI в виде разделенной запятой пары, состоящей из 'LabelVisible' и одно из этих значений.

ЗначениеОписание
'on'Метка отображается, когда ROI отображается, и Label свойство непусто (значение по умолчанию).
'hover'

Метка отображается только, когда мышь наводит на ROI.

'off'Метка не отображается.

Ширина ребра ROI в виде разделенной запятой пары, состоящей из 'LineWidth' и положительный числовой скаляр в точках. Значением по умолчанию является три раза число точек на экранный пиксель.

Размер маркера в виде разделенной запятой пары, состоящей из 'MarkerSize' и положительный числовой скаляр в точках.

Родительский элемент ROI в виде разделенной запятой пары, состоящей из 'Parent' и Axes или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Угол вокруг центра эллипса в виде разделенной запятой пары, состоящей из 'RotationAngle' и в виде неотрицательного числа. Угол измеряется в градусах в направлении по часовой стрелке. Это значение изменяется автоматически, когда вы чертите или перемещаете ROI.

Состояние выбора ROI в виде разделенной запятой пары, состоящей из 'Selected' и true или false. Можно также установить это значение в интерактивном режиме. Например, нажатие на ROI выбирает его и устанавливает это значение к true. Точно так же, если вы Ctrl-click ROI, отменяет выбор его и устанавливает это значение к false.

Цвет ROI, когда выбрано в виде разделенной запятой пары, состоящей из 'SelectedColor' и MATLAB ColorSpec (Color Specification). Если 'SelectedColor' установлен в 'none', затем значение Color задает цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Длины полуоси эллипса в виде разделенной запятой пары, состоящей из 'SemiAxes' и 1 2 массив формы [semiaxis1 semiaxis2]. drawellipse функционируйте присваивает длину полуоси, которая является самой близкой к направлению x к semiaxis1. Обратите внимание однако, что форма и ориентация эллипса могут измениться через взаимодействие. Значение этого свойства изменяется автоматически, когда вы чертите или изменяете ROI.

Цвет ROI чередует в виде разделенной запятой пары, состоящей из 'StripeColor'и MATLAB ColorSpec (Color Specification) значение. Если вы задаете 'StripeColor', ребро ROI чередуется. Чередование состоит из комбинации значения, заданного 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Пометьте, чтобы сопоставить с ROI в виде разделенной запятой пары, состоящей из 'Tag' и вектор символов или строковый скаляр. Используйте значение тега, чтобы найти объект ROI в иерархии объектов при помощи findobj функция.

Данные, чтобы сопоставить с ROI в виде разделенной запятой пары, состоящей из 'UserData' и любые данные MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Местоположения точек на ребре ROI, возвращенного как разделенная запятой пара, состоящая из 'Vertices' и n-by-2 массив.

Это свойство доступно только для чтения.

Видимость ROI в виде разделенной запятой пары, состоящей из 'Visible' и 'on' или 'off', или как числовой или логический 1 (TRUE) или 0 ложь. Значение 'on' эквивалентно истине и 'off' эквивалентно лжи. Таким образом можно использовать значение этого свойства как логическое значение. Значение хранится как логическое значение включения - выключения типа matlab.lang.OnOffSwitchState.

ЗначениеОписание
'on'Отобразите ROI (значение по умолчанию).
'off'Скройте ROI, не удаляя его. Все еще можно получить доступ к свойствам невидимого ROI.

Выходные аргументы

свернуть все

Эллиптический ROI, возвращенный как Ellipse объект.

Советы

  • ROI поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Отмена, чертящая ROI.Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле .
    Подстройте ширину эллипса, когда вы чертите.Когда вы чертите эллипс, используйте колесико прокрутки, чтобы внести небольшие изменения в ширину эллипса.
    Вращайте ROI.

    Расположите указатель около вершины. Указатель превращается во вращать указатель. Кликните и вращайте ROI на его центре.

    Чтобы заставить вращение огрызаться на 15 углов степени, нажмите Shift, как вы вращаетесь.

    Обеспечьте соотношение сторон при рисовании.

    Удержите клавишу Shift, как вы чертите. Создает круговой ROI.

    Чтобы заблокировать соотношение сторон, расположите указатель на ROI, щелкните правой кнопкой и выберите Fix Aspect Ratio из контекстного меню

    Измените размер (изменяют) ROI.

    Указатель положения по вершине и затем перетаскивает. К основному соотношение сторон, как вы изменяете размер, Удерживает клавишу Shift.

    Переместите ROI.Расположите указатель над ROI. Указатель превращается в форму fleur. Перетащите, чтобы переместить ROI.
    Удалите ROI.Расположите указатель над ROI и щелкните правой кнопкой, чтобы просмотреть его контекстное меню. Выберите Delete Ellipse из меню. Можно также удалить ROI с помощью delete объектная функция.

  • drawellipse функция возвращает Ellipse Объект ROI. После создания используйте эти возможности объекта настроить внешний вид и поведение ROI.

    • Свойства объектов — ROI возражает свойствам поддержки, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет roi к желтому, устанавливает его Color свойство, roi.Color = 'yellow'.

    • Объектные функции — объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.

    • Уведомления о событии — объекты ROI могут уведомить ваш код, когда определенные события, такой как перемещаемый или кликнувший, происходят с ROI. Чтобы получить эти уведомления, используйте addlistener возразите функции, чтобы настроить listeners для определенных событий. В прослушивателе задайте событие, такое как 'ROIMoved', и функция обратного вызова, которая выполняется, когда событие имеет место. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с 'ROIMoved' событие, объект ROI возвращает свое предыдущее положение и свое текущее положение.

    Для примера использования прослушивателей события с Ellipse возразите, смотрите Настроенный Прослушиватель для Событий ROI Эллипса. Для получения дополнительной информации об этих возможностях, смотрите Ellipse объектная документация.

Вопросы совместимости

развернуть все

Не рекомендуемый запуск в R2020a

Смотрите также

| | | | | | | | | |

Темы

Введенный в R2018b
