imhist

Гистограмма данных изображения

Синтаксис

[counts,binLocations]
= imhist(I)

[counts,binLocations] = imhist(I,n)

[counts,binLocations] = imhist(X,map)

imhist(___)

Описание

[counts,binLocations] = imhist(I) вычисляет гистограмму для полутонового изображения I. imhist функция возвращает количества гистограммы в counts и местоположения интервала в binLocations. Количество интервалов в гистограмме определяется типом изображения.

[counts,binLocations] = imhist(I,n) задает количество интервалов, n, используемый, чтобы вычислить гистограмму.

[counts,binLocations] = imhist(X,map) вычисляет гистограмму для индексируемого изображения X с картой цветов map. Гистограмма имеет один интервал для каждой записи в карте цветов.

пример

imhist(___) отображает график гистограммы. Если входное изображение является индексируемым изображением, то гистограмма показывает распределение пиксельных значений выше цветной полосы карты цветов map.

Примеры

свернуть все

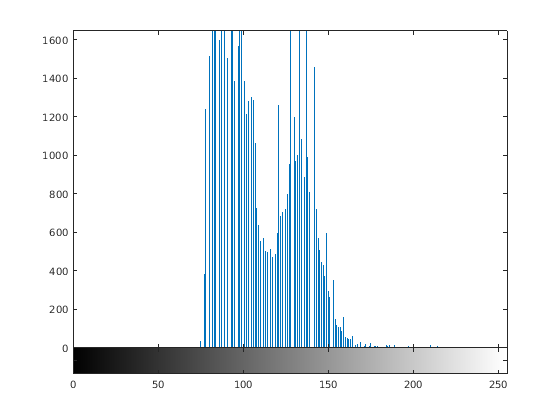

Вычислите гистограмму

Скрипт Open Live Script

Считайте полутоновое изображение в рабочую область.

I = imread('pout.tif');

Отобразите гистограмму изображения. Начиная с I шкала полутонов, по умолчанию гистограмма будет иметь 256 интервалов.

imhist(I)

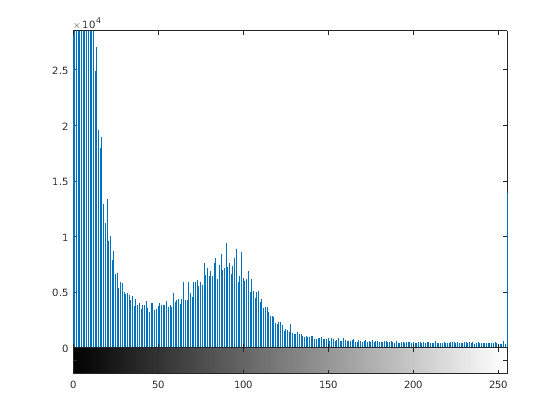

Отобразите гистограмму 3-D изображения интенсивности

Скрипт Open Live Script

Загрузите 3-D набор данных.

load mristack

Отобразите гистограмму данных. Поскольку изображение является шкалой полутонов, imhist использование 256 интервалов по умолчанию.

imhist(mristack)

Входные параметры

свернуть все

`I` — Полутоновое изображение
числовой массив

Полутоновое изображение в виде числового массива любой размерности. Если изображение имеет тип данных single или double, затем значения должны быть в области значений [0, 1]. Если I имеет значения вне области значений [0, 1], затем можно использовать rescale функция, чтобы перемасштабировать значения к ожидаемой области значений.

Пример: I = imread('cameraman.tif');

`n` — Количество интервалов
положительное целое число

Количество интервалов в виде положительного целого числа. Если I полутоновое изображение, затем imhist использует значение по умолчанию 256 интервалов. Если I бинарное изображение, затем imhist использование два интервала.

Пример: 50

`X` — Индексируемое изображение
числовой массив

Индексируемое изображение в виде числового массива любой размерности.

Пример: [X,map] = imread('trees.tif');

Типы данных: single | double | uint8 | uint16 | logical

`map` палитра
c-by-3 числовая матрица

Карта цветов сопоставила с индексируемым изображением XВ виде c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждой строкой является трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета карты цветов. Карта цветов должна быть, по крайней мере, пока самый большой индекс в X.

Пример: [X,map] = imread('trees.tif');

Типы данных: double

Выходные аргументы

свернуть все

`counts` — Количества гистограммы
числовой массив

Количества гистограммы, возвращенные как числовой массив. Если гистограмма вычисляется для индексируемого изображения, X, затем длина counts совпадает с длиной карты цветов, map.

`binLocations` — Местоположения интервала
числовой массив

Местоположения интервала, возвращенные как числовой массив.

Советы

Для полутоновых изображений, n интервалы гистограммы - каждый полуоткрытые интервалы ширины A / (n −1). В частности, p th интервал является полуоткрытым интервалом

$\frac{A (p - 1.5)}{(n - 1)} - B \leq x < \frac{A (p - 0.5)}{(n - 1)} - B,$
где x является значением интенсивности. Масштабный коэффициент A и смещение B зависит от типа класса изображений можно следующим образом:

'double' единственный int8 int16 int32 uint8 uint16 uint32 логический
A 1 1 255 65535 4294967295 255 65535 4294967295 1
B 0 0 128 32768 2147483648 0 0 0 0
Отобразить гистограмму от counts и binLocations, используйте команду stem(binLocations, количества).

	'double'	единственный	int8	int16	int32	uint8	uint16	uint32	логический
A	1	1	255	65535	4294967295	255	65535	4294967295	1
B	0	0	128	32768	2147483648	0	0	0	0

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

imhist поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, imhist генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию эффективности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
Если первый вход является бинарным изображением, то n должна быть скалярная константа значения 2 во время компиляции.
Непрограммируемые синтаксисы не поддерживаются. Например, синтаксис imhist(I), где imhist отображает гистограмму, поддерживается.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Указания и ограничения по применению:

Если первый вход является бинарным изображением, то n должна быть скалярная константа значения 2 во время компиляции.
Непрограммируемые синтаксисы не поддерживаются. Например, синтаксис imhist(I), где imhist отображает гистограмму, поддерживается.

Массивы графического процессора
Ускорьте код путем работы графического процессора (GPU) с помощью Parallel Computing Toolbox™.

Указания и ограничения по применению:

imhist не поддерживает индексированные изображения на графическом процессоре.
Когда вы не используете выходные аргументы на графическом процессоре, imhist не отображает гистограмму. В этом случае функция возвращает количества гистограммы в переменной ans и не возвращает местоположения интервала гистограммы.

Для получения дополнительной информации смотрите Обработку изображений на графическом процессоре.

Смотрите также

histeq | histogram | stem

Представлено до R2006a
