ltePSBCHDRS

Опорный сигнал демодуляции PSBCH

свернуть все на странице

Синтаксис

[seq,info] = ltePSBCHDRS(ue)

Описание

пример

[seq,info] = ltePSBCHDRS(ue) возвращает 144 1 комплексную последовательность вектор-столбца, содержащую опорный сигнал демодуляции PSBCH (DM-RS) значения и связанная информационная структура для заданной структуры настроек UE. Для получения дополнительной информации см. Опорный сигнал Демодуляции PSBCH.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте последовательность PSBCH DM-RS, сопоставленную с обоими символами DM-RS-SC-FDMA в подкадре.

ue.NSLID = 170;
[psbchdrs_seq,info] = ltePSBCHDRS(ue);

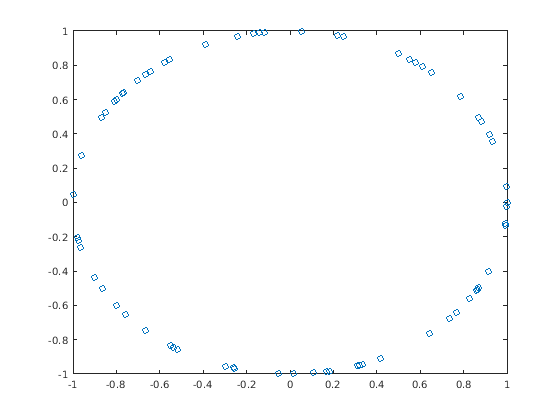

Постройте последовательность DM-RS (действительный по сравнению с мнимым).

plot(psbchdrs_seq,'o')

Входные параметры

свернуть все

Настройки оборудования пользователя в виде структуры параметра, содержащей это поле:

Режим Sidelink в виде 'D2D' или 'V2X'.

Типы данных: char | string

Физический уровень непрямая идентичность синхронизации в виде целого числа от 0 до 355. (NID\sl)

Типы данных: double

Типы данных: struct

Выходные аргументы

свернуть все

Значения PSBCH DM-RS, возвращенные как вектор-столбец. Для режима D2D sidelink, seq столбец с 144 длинами, содержащий значения для каждого символа DM-RS в каждом пазе в подкадре. Для V2X это - 216 1 комплексный столбец, содержащий конкатенированные значения для трех DM - символы RS в подкадре.

Типы данных: double
Поддержка комплексного числа: Да

Информация о PSBCH DM-RS о промежуточных переменных, используемых, чтобы создать DM-RS, возвратилась как структура параметра, содержащая эти поля:

Циклический сдвиг опорного сигнала для каждого паза, возвращенного как 2D вектор-столбец. (α)

Alpha пропорционально NCS, где α=2πncs,λ12.

Номер группы последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. U

Номер последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. V

Корневой индекс Последовательности Задова-Чу для каждого паза, возвращенного как 2D вектор-столбец. Q

Значения циклического сдвига для каждого паза, возвращенного как 2D вектор-столбец. (ncs,λ)

Длина последовательности Задова-Чу, возвращенная как целое число. (NZCRS)

Ортогональное значение покрытия для каждого паза, возвращенного как матрица. (w¯)

Типы данных: struct

Больше о

свернуть все

Опорный сигнал демодуляции PSBCH

Опорный сигнал демодуляции PSBCH (DM-RS) передается рядом ltePSBCH значения в центральных 72 элементах ресурса и в двух символах SC-FDMA в подкадре синхронизации для режима D2D sidelink и трех символах SC-FDMA для V2X.. Для основанной на нуле индексации индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Они - те же символы, используемые PUSCH DM-RS, видят ltePUSCHDRSIndices. Для режима V2X sidelink индексы символа {4,6,9}.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8, но расширенный от индекса символа на паз в индекс символа на подкадр, чтобы выровняться с ориентацией подкадра LTE Toolbox™. Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Индексация опорного сигнала демодуляции PSBCH

Используйте функцию индексации, ltePSBCHDRSIndices, и соответствующая функция последовательности, ltePSBCHDRS, индексировать сетку ресурса для любого номера подкадра синхронизации. Индексы упорядочены, как символы PSBCH DM-RS должны быть, применив частоту, сначала сопоставляющую, в два символа DM-RS-SC-FDMA. Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

Смотрите также

| | |

Введенный в R2017b
