ltePSBCHDRSIndices

Индексы элемента ресурса PSBCH DM-RS

свернуть все на странице

Синтаксис

ind = ltePSBCHDRSIndices(ue)
ind = ltePSBCHDRSIndices(ue,opts)

Описание

пример

ind = ltePSBCHDRSIndices(ue) возвращает индексы элемента ресурса (RE) подкадра для опорного сигнала демодуляции (DM-RS), сопоставленный с передачей PSBCH для заданной структуры настроек UE. По умолчанию индексы возвращены в линейной форме индексации на основе одной. Можно использовать эту форму, чтобы непосредственно индексировать элементы матрицы, представляющей сетку ресурса подкадра для порта антенны 1010. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSBCH Индексирует.

ind = ltePSBCHDRSIndices(ue,opts) форматирует возвращенные индексы с помощью опций, заданных opts.

Примеры

свернуть все

Скрипт Open Live Script

Запишите комплексные значения PSBCH DM-RS в элементы ресурса PSBCH DM-RS в подкадре синхронизации и для D2D и для режимов V2X sidelink и отобразите изображение их местоположений.

Создайте структуру настроек оборудования пользователя и пустой подкадр сетки ресурса для пропускной способности на 10 МГц и режима D2D sidelink.

ue = struct();
ue.NSLRB = 50;
ue.CyclicPrefixSL = 'Normal';
ue.NSLID = 1;
subframe_D2D = lteSLResourceGrid(ue);

Сгенерируйте индексы PSBCH DM-RS и загрузите значения PSBCH DM-RS в subframe.

psbchdrs_indices = ltePSBCHDRSIndices(ue);
subframe_D2D(psbchdrs_indices) = ltePSBCHDRS(ue);

Измените настройки оборудования пользователя к режиму V2X sidelink.

ue.SidelinkMode = 'V2X';

Сгенерируйте подкадр сетки, индексы PSBCH DM-RS и загрузите значения PSBCH DM-RS в subframe_V2X.

subframe_V2X = lteSLResourceGrid(ue);
psbchdrs_indices = ltePSBCHDRSIndices(ue);
subframe_V2X(psbchdrs_indices) = ltePSBCHDRS(ue);

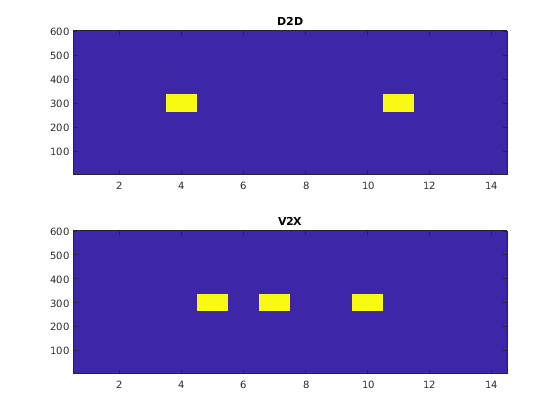

Отобразите местоположения PSBCH DM-RS для обоих непрямых режимов.

subplot(2,1,1);
imagesc(100*abs(subframe_D2D));
axis xy; title('D2D');
subplot(2,1,2);
imagesc(100*abs(subframe_V2X));
axis xy; title(ue.SidelinkMode);

Входные параметры

свернуть все

Настройки оборудования UE в виде структуры параметра, содержащей эти поля:

Режим Sidelink в виде 'D2D' или 'V2X'.

Типы данных: char | string

Количество непрямого ресурса блокируется в виде целочисленного скаляра от 6 до 110.

Пример 6, который соответствует пропускной способности канала 1,4 МГц.

Типы данных: double

Длина циклического префикса в виде 'Normal' или 'Extended'.

Типы данных: char | string

Опции выходного формата для индексов элемента ресурса в виде вектора символов, массива ячеек из символьных векторов или массива строк. Для удобства можно задать несколько опций как односимвольный вектор или строковый скаляр разделенным пробелом списком значений, помещенных в кавычках. Значения для opts когда задано как вектор символов включают (используйте двойные кавычки для строки):

Категория Опции Описание

Индексация стиля

'ind' (значение по умолчанию)

Возвращенные индексы находятся в линейном стиле индекса.

'sub'

Возвращенные индексы находятся в [subcarrier,symbol,port] стиль строки индекса.

Основа индекса

'1based' (значение по умолчанию)

Возвращенные индексы на основе одни.

'0based'

Возвращенные индексы основаны на нуле.

Пример: 'ind 1based', "ind 1based", {'ind','1based'}, или ["ind","1based"] задайте те же параметры форматирования.

Типы данных: char | string | cell

Выходные аргументы

свернуть все

Индексы элемента ресурса, возвращенные как целочисленный вектор-столбец или целочисленная матрица с тремя столбцами. По умолчанию индексы возвращены в 144 1 вектор-столбец в линейной форме индексации на основе одной. Можно использовать эту форму, чтобы непосредственно получить доступ к элементам матрицы, представляющей сетку ресурса подкадра для порта антенны 1010. Для V2X sidelink выход является 216 1 комплексным столбцом для трех символов DM-RS в подкадре. Чтобы задать альтернативные форматы индексации, используйте opts входной параметр.

Больше о

свернуть все

Индексация опорного сигнала демодуляции PSBCH

Используйте функцию индексации, ltePSBCHDRSIndices, и соответствующая функция последовательности, ltePSBCHDRS, индексировать сетку ресурса для любого номера подкадра синхронизации. Индексы упорядочены, как символы PSBCH DM-RS должны быть, применив частоту, сначала сопоставляющую, в два символа DM-RS-SC-FDMA. Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Опорный сигнал демодуляции PSBCH

Опорный сигнал демодуляции PSBCH (DM-RS) передается рядом ltePSBCH значения в центральных 72 элементах ресурса и в двух символах SC-FDMA в подкадре синхронизации для режима D2D sidelink и трех символах SC-FDMA для V2X.. Для основанной на нуле индексации индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Они - те же символы, используемые PUSCH DM-RS, видят ltePUSCHDRSIndices. Для режима V2X sidelink индексы символа {4,6,9}.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8, но расширенный от индекса символа на паз в индекс символа на подкадр, чтобы выровняться с ориентацией подкадра LTE Toolbox™. Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

Смотрите также

| | |

Введенный в R2017b
