ltePSCCH

Физический непрямой канал управления

свернуть все на странице

Синтаксис

sym = ltePSCCH(cw)

Описание

пример

sym = ltePSCCH(cw) возвращает вектор-столбец, содержащий физический непрямой канал управления (PSCCH) комплексные символы для входных битов кодовой комбинации. Обработка канала, выполняемая функцией, включает PSCCH-специфичное скремблирование, модуляцию QPSK, и SC-FDMA преобразовывает предварительное кодирование, как задано в TS 36.211 [1], Раздел 9.4.

Для получения дополнительной информации смотрите, что Физический Канал Управления Sidelink Обрабатывает.

Примеры

свернуть все

Скрипт Open Live Script

Создайте кодовую комбинацию с помощью закодированной полезной нагрузки сообщения SCI и обработайте биты на PSCCH.

Создайте структуру настроек UE и используйте ее, чтобы сгенерировать биты сообщения SCI. Произведите закодированную кодовую комбинацию сообщения SCI.

ue = struct('NSLRB',50,'CyclicPrefixSL','Normal');
[~,scibits] = lteSCI(ue);

cw = lteSCIEncode(ue,scibits);

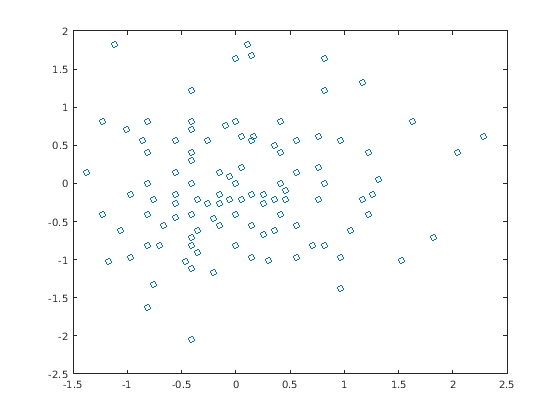

Сгенерируйте символы PSCCH. Просмотрите длину вектор-столбца символа. Постройте созвездие, чтобы показать эффект предварительного кодирования SC-FDMA на символах модуляции.

symbols = ltePSCCH(cw);
numSymbols = size(symbols)
numSymbols = 1×2

   144     1


plot(symbols,'o')

Входные параметры

свернуть все

Кодовая комбинация PSCCH в виде M bit-1 целочисленный вектор. бит M является количеством битов, переданных на физическом непрямом канале управления в одном подкадре, и должен быть кратным 12. Для получения дополнительной информации смотрите, что Физический Канал Управления Sidelink Обрабатывает.

Типы данных: double | int8

Выходные аргументы

свернуть все

Модулируемые символы PSCCH, возвращенные как вектор-столбец RE-1 N. РЕ N является количеством элементов ресурса PSCCH в подкадре. Для получения дополнительной информации смотрите, что Физический Канал Управления Sidelink Обрабатывает.

Больше о

свернуть все

Физическая обработка канала управления Sidelink

Физический непрямой канал управления (PSCCH), обработка включает PSCCH-специфичное скремблирование, модуляцию QPSK и SC-FDMA, преобразовывает предварительное кодирование. Обработка PSCCH выполняет шаги обработки, используемые для PUSCH, с изменениями, заданными в TS 36.211, Раздел 9.4.

Для PSCCH входная длина кодовой комбинации является битами M  = N RE × бит/с N, где N, RE является количеством элементов ресурса PSCCH в подкадре и бит/с N, является количеством битов на символ. Поскольку PSCCH является модулируемым QPSK, существует 2 бита за символ. Номинально, длина кодовой комбинации для PSCCH составляет 288 битов для нормального циклического префикса D2D, 240 битов для D2D расширили циклический префикс и 480 для V2X. Номинально, N, который RE 144 для нормального циклического префикса D2D или 120 для D2D, расширил циклический префикс. Для V2X это - 240 заданных для нормального циклического префикса только. А именно, N RE = N PRB ×   N REperPRB ×   N SYM и включает символы, сопоставленные с непрямым защитным символом SC-FDMA.

  • N PRB является количеством физических блоков ресурса (PRB), используемых для передачи. PSCCH передается на одном PRB.

  • N REperPRB является количеством элементов ресурса в PRB. Каждый PRB имеет 12 элементов ресурса.

  • N SYM является количеством символов SC-FDMA в подкадре PSCCH, включая символы, сопоставленные с непрямым защитным символом SC-FDMA. Количество символов SC-FDMA является подкадром PSCCH, 12 для нормального циклического префикса D2D, или 10 для D2D расширил циклический префикс и V2X.

Для D2D sidelink, когда сообщение SCI отправляется как непрямое разделяемое предоставление, оно передается дважды на двух отдельных экземплярах PSCCH в связанном пуле ресурсов PSCCH. Для V2X только один экземпляр PSCCH передается для каждого предоставления планирования.

Физическая индексация канала управления Sidelink

Используйте ltePSCCHIndices индексация функции и соответствия ltePSCCH функция последовательности, чтобы заполнить сетку ресурса подкадра PSCCH. PSCCH передается в доступных символах SC-FDMA в подкадре PSCCH, с помощью единственного слоя, представляющего порт антенны 1000. Это исключает каждый символ на паз, присвоенный PSCCH DM-RS. Для получения дополнительной информации о PSCCH DM-RS смотрите ltePSCCHDRSIndices функция.

Индексы упорядочены, когда символы модуляции QPSK PSCCH должны быть сопоставлены, применив частоту, сначала сопоставляющую. Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения, но не должны быть переданы. Sidelink-специфичная модуляция SC-FDMA создает этот защитный символ.

Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.
