ltePSCCHDRS

Опорный сигнал демодуляции PSCCH

свернуть все на странице

Синтаксис

[seq,info] = ltePSCCHDRS
[seq,info] = ltePSCCHDRS(ue)

Описание

пример

[seq,info] = ltePSCCHDRS возвращает 24 1 комплексную последовательность вектор-столбца, содержащую опорный сигнал демодуляции PSCCH (DM-RS) значения и связанная информационная структура. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSCCH Обрабатывает.

пример

[seq,info] = ltePSCCHDRS(ue) возвращает вектор из значений DM-RS или для D2D или для V2X sidelink, учитывая заданную структуру настроек UE. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSCCH Обрабатывает.

Примеры

свернуть все

Скрипт Open Live Script

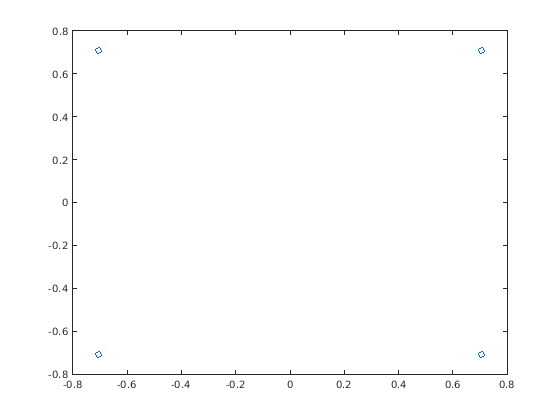

Сгенерируйте последовательность PSCCH DM-RS, сопоставленную с обоими символами DM-RS-SC-FDMA в подкадре. Постройте созвездие последовательности, которая является модулируемым QPSK.

[pscchDrsSeq,info] = ltePSCCHDRS;
plot(pscchDrsSeq,'o')

Скрипт Open Live Script

Сгенерируйте последовательность PSCCH DM-RS, сопоставленную с четырьмя символами DM-RS-SC-FDMA пары PRB для передачи PSCCH и V2X sidelink.

Создайте структуру настроек оборудования пользователя для режима V2X sidelink с индексами набора PRB 0 и 1 и нулевой циклический сдвиг.

ue = struct('SidelinkMode','V2X');
ue.PRBSet = [0 1]';
ue.CyclicShift = 0;

Сгенерируйте последовательность PSCCH DM-RS, сопоставленную с обоими символами DM-RS-SC-FDMA в подкадре. Выходная последовательность является вектором с 96 длинами, который будет сопоставлен на эти 24 поднесущих в каждой паре символов DM-RS-SC-FDMA на паз для двух последовательных блоков ресурса.

[pscchDrsSeq,info] = ltePSCCHDRS(ue);
size(pscchDrsSeq)
ans = 1×2

    96     1

Входные параметры

свернуть все

Настройки оборудования пользователя в виде структуры параметра, содержащей эти поля:

Режим Sidelink в виде 'D2D' или 'V2X'.

Типы данных: char | string

Основанный на нуле индекс физического блока ресурса (PRB) в виде целого числа, целочисленного вектор-столбца или целочисленной матрицы 2D столбца.

Для D2D sidelink PSCCH предназначается, чтобы быть переданным в одном PRB в подкадре и поэтому, задавая PRBSet когда скалярный индекс PRB рекомендуется. Для V2X sidelink PSCCH предназначается, чтобы быть переданным в паре последовательного PRB в подкадре, поэтому PRBSet должен быть вектор-столбец, содержащий два последовательных индекса. Однако для более общего нестандартного multi-PRB выделения, PRBSet может быть набор индексов, заданных как целочисленный вектор-столбец или как целочисленная матрица 2D столбца, соответствующая мудрым пазом выделениям ресурса для PSCCH.

Типы данных: double

Циклический сдвиг для DM-RS в виде 0, 3, 6 или 9. Это только запрашивает V2X sidelink.

Типы данных: double

Типы данных: struct

Выходные аргументы

свернуть все

Значения PSCCH DM-RS, возвращенные как комплексный вектор-столбец. Для получения дополнительной информации см., что Опорный сигнал Демодуляции PSCCH Обрабатывает.

Типы данных: double
Поддержка комплексного числа: Да

Информация о PSCCH DM-RS о промежуточных переменных, используемых, чтобы создать DM-RS, возвратилась как структура параметра, содержащая эти поля:

Циклический сдвиг опорного сигнала для каждого паза, возвращенного как 2D вектор-столбец. (α)

Alpha пропорционально NCS, где α=2πncs,λ12.

Номер группы последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. U

Номер последовательности оснований для каждого паза, возвращенного как 2D вектор-столбец. V

Корневой индекс Последовательности Задова-Чу для каждого паза, возвращенного как 2D вектор-столбец. Q

Значения циклического сдвига для каждого паза, возвращенного как 2D вектор-столбец. (ncs,λ)

Длина последовательности Задова-Чу, возвращенная как целое число. (NZCRS)

Ортогональное значение покрытия для каждого паза, возвращенного как матрица. (w¯)

Типы данных: struct

Больше о

свернуть все

Обработка опорного сигнала демодуляции PSCCH

Опорный сигнал демодуляции PSCCH (DM-RS) последовательность передается рядом ltePSCCH значения с помощью двух символов SC-FDMA, выделенных DM-RS в подкадре PSCCH. По умолчанию выходной вектор является повторением последовательности с 12 элементами и заданный в TS 36.211, Раздел 9.8. Выходной вектор сопоставлен на 12 поднесущих символа DM-RS-SC-FDMA в каждом пазе одной передачи физического блока ресурса (PRB) PSCCH на порте антенны 1000. Для V2X сконфигурированный PSCCH выход будет 96 1 вектор, который будет сопоставлен на эти 24 поднесущих в каждой паре символов SC-FDMA DRS на паз для двух последовательных блоков ресурса.

Один-PRB PSCCH DM-RS передается с помощью короткой основной последовательности ссылки QPSK вместо Последовательности Задова-Чу, которая обычно используется для опорных сигналов. Поскольку Последовательность Задова-Чу не используется, RootSeq и NZC поля установлены в –1 в info структура, возвращенная ltePSCCHDRS.

Индексация опорного сигнала демодуляции PSCCH

Используйте функцию индексации, ltePSCCHDRSIndices, и соответствующая функция последовательности, ltePSCCHDRS, заполнить сетку ресурса для любого подкадра PSCCH. PSCCH DM-RS передается в доступных символах SC-FDMA в подкадре PSCCH, с помощью единственного слоя на порте антенны 1000.

Индексы упорядочены, как символы модуляции QPSK PSCCH DM-RS должны быть, применив частоту, сначала сопоставляющую. Линейная индексация на основе одна является форматом возврата по умолчанию, но можно также сгенерировать альтернативные форматы индексации при помощи opts входной параметр.

Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения, но не должны быть переданы. Sidelink-специфичная модуляция SC-FDMA создает последний символ, который служит защитным символом.

Для D2D sidelink, в основанной на нуле индексации, используемые индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Те же символы используются ltePUSCHDRSIndices функция. Для V2X sidelink существует четыре символа DM-RS-SC-FDMA с индексами {2,5,8,11}, заданы для нормального циклического префикса только.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8. Однако, чтобы выровняться с ориентацией подкадра LTE Toolbox™, эти индексы расширены от индекса символа на паз в индекс символа на подкадр.

Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.
