box

Отобразите схему осей

Синтаксис

Описание

пример

box on отображает схему поля вокруг текущей системы координат путем установки их Box свойство к 'on'. Это значение свойства является значением по умолчанию для GeographicAxes объекты.

box off удаляет схему поля вокруг текущей системы координат путем установки их Box свойство к 'off'. Это значение свойства является значением по умолчанию для Axes и PolarAxes объекты.

box переключается отображение схемы поля.

пример

box(ax,___) использует оси, заданные ax вместо текущей системы координат. Задайте оси как первый входной параметр для любого из предыдущих синтаксисов. Используйте одинарные кавычки вокруг 'on' и 'off' входные параметры, такие как box(ax,'on').

Примеры

свернуть все

Постройте поверхность и отобразите схему поля вокруг осей.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on

Выключите отображение схемы поля.

box off

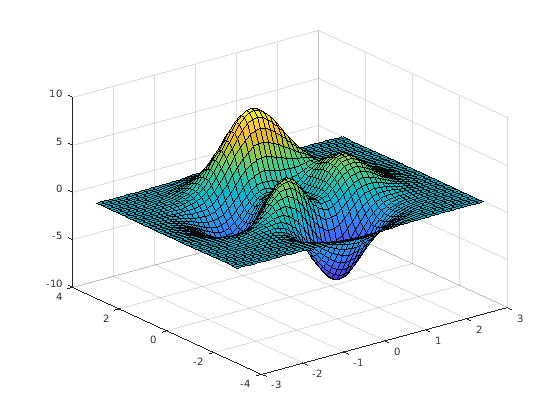

Во-первых, постройте поверхность и отобразите схему поля вокруг осей. По умолчанию схема появляется вокруг объединительных плат осей потому что BoxStyle свойство осей установлено в 'back'.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on

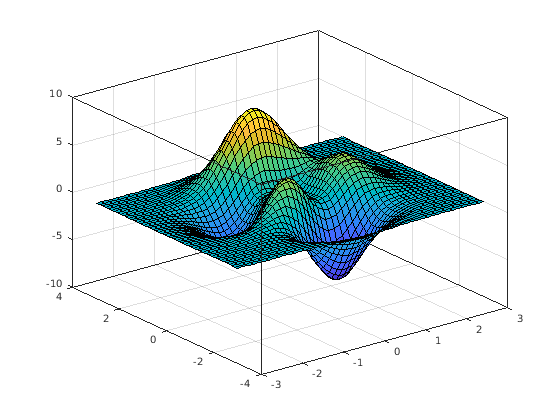

Затем отобразите схему вокруг целых осей путем установки BoxStyle свойство к 'full'. Используйте запись через точку, чтобы установить свойства.

ax = gca;
ax.BoxStyle = 'full';

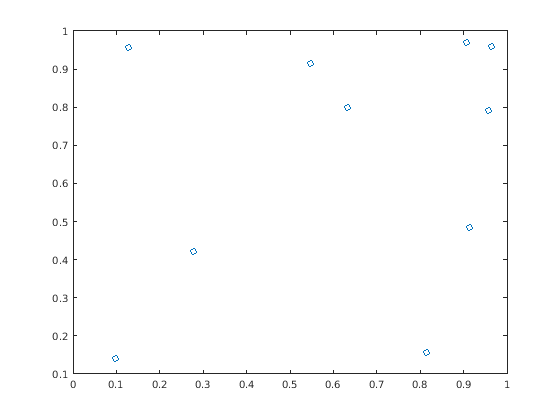

Создайте график рассеивания и отобразите схему поля вокруг осей.

x = rand(10,1);
y = rand(10,1);
scatter(x,y)
box on

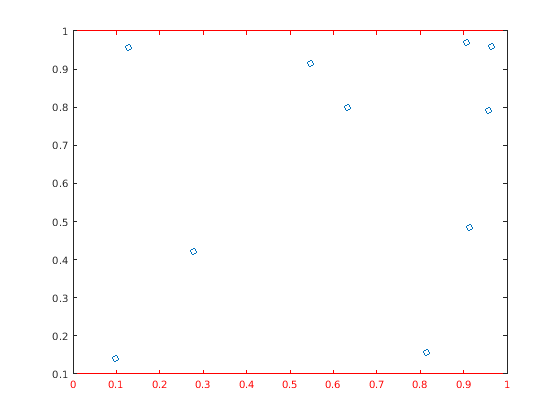

Измените цвет схемы поля в направлении оси X путем установки XColor свойство осей. Используйте запись через точку, чтобы установить свойства.

ax = gca;
ax.XColor = 'red';

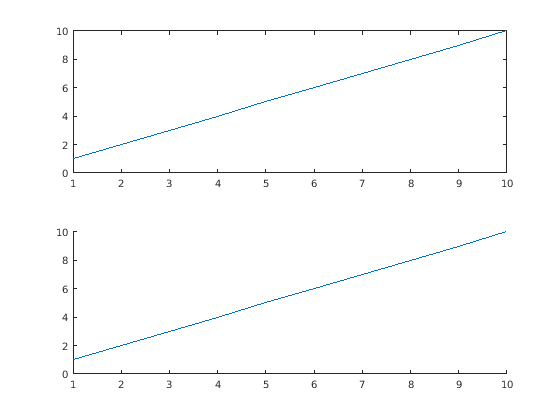

Создайте две оси с помощью tiledlayout и nexttile функции. Присвойте объекты осей переменным ax1 и ax2, и постройте в оси. Удалите схему поля вокруг более низкого графика путем определения ax2 как первый входной параметр к box.

tiledlayout(2,1)
ax1 = nexttile;
plot(ax1,1:10)

ax2 = nexttile;
plot(ax2,1:10)
box(ax2,'off')

Входные параметры

свернуть все

Целевые оси в виде одного из следующего:

  • Любой тип объекта осей: Axespolaraxes, или GeographicAxes объект.

  • Массив объектов осей, которые принадлежат тому же классу. Чтобы определить класс, используйте class функция.

Если вы не задаете оси, то box изменяет текущую систему координат.

Советы

  • Некоторые свойства Осей декартовой системы координат влияют на внешний вид схемы поля. Эта таблица приводит подмножество свойств осей, связанных со схемой поля.

    Свойство осейОписание
    BoxОтображение схемы поля
    BoxStyleСтиль схемы поля
    XColor, YColor, ZColorЦвет контура поля в оси X, оси Y и направлениях оси z
    LineWidthШирина схемы поля, отметок деления и линий сетки

  • Некоторые свойства полярных осей влияют на внешний вид схемы вокруг полярных осей. Если вы работаете с полярными осями, то box команда управляет контурным отображением, когда пределы по осям теты не охватывают 360 градусов. Эта таблица приводит подмножество свойств полярных осей, связанных со схемой.

    Свойство PolarAxesОписание
    BoxОтображение полной схемы
    RColor, ThetaColorЦвет контура
    LineWidthШирина схемы, отметок деления и линий сетки

  • Некоторые географические свойства осей влияют на внешний вид схемы поля. Эта таблица приводит подмножество географических свойств осей, связанных со схемой поля.

    Свойство GeographicAxesОписание
    BoxОтображение схемы поля
    AxisColorЦвет схемы, значений деления и меток
    LineWidthШирина схемы поля, отметок деления и линий сетки

Алгоритмы

box функционируйте устанавливает Box свойство Axespolaraxes, или GeographicAxes возразите против любого 'on' или 'off'.

Смотрите также

Функции

Свойства

Представлено до R2006a
