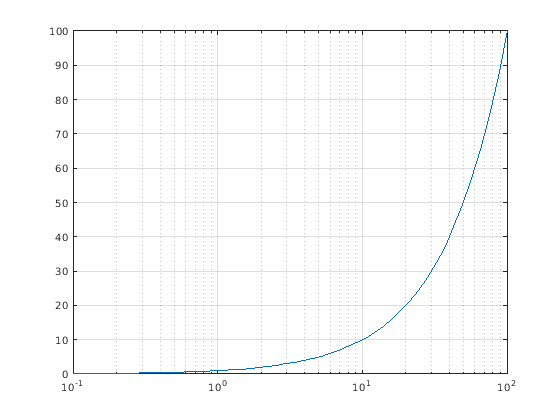

Задайте x как вектор из логарифмически расположенных с интервалами значений от 0.1 к 100, и задайте y как копия x. Создайте график линейного журнала x и y, и вызовите grid функционируйте, чтобы показать линии сетки.

x = logspace(-1,2);
y = x;
semilogx(x,y)
grid on

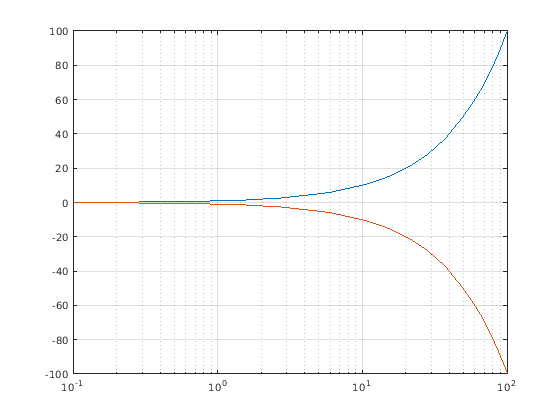

Создайте вектор из логарифмически расположенных с интервалами x-координат и два вектора из y-координат. Постройте два графика путем передачи разделенных от запятой x-y пар semilogx.

x = logspace(-1,2);
y1 = x;
y2 = -x;
semilogx(x,y1,x,y2)
grid on

Задайте f как вектор, содержащий частоты от 10 Гц до 100 000 Гц. Задайте gain как вектор из степени получают значения в децибелах. Затем постройте значения усиления против частоты.

f = logspace(1,5,100);
v = linspace(-50,50,100);
gain = (1-exp(5*(2.5*v.^2)./7500))/14;
semilogx(f,gain)
grid on

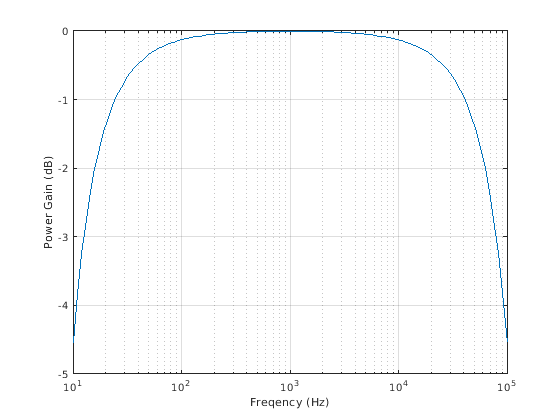

Вызовите yticks функционируйте, чтобы изменить местоположение значений деления оси Y в шаге целого числа вдоль оси Y. Затем создайте x-и метки оси Y путем вызова xlabel и ylabel функции.

yticks([-5 -4 -3 -2 -1 0])
xlabel ('Freqency (Hz)')
ylabel('Power Gain (dB)')

Создайте набор x-и y-координат и отобразите их в графике линейного журнала. Задайте стиль линии как 'o' отобразить круговые маркеры без соединительных линий. Задайте цвет заливки маркера как триплет RGB [0 0.447 0.741], который соответствует темному оттенку синего цвета.

x = logspace(-1,2,15);
y = 12 + x;
semilogx(x,y,'o','MarkerFaceColor',[0 0.447 0.741])
grid on

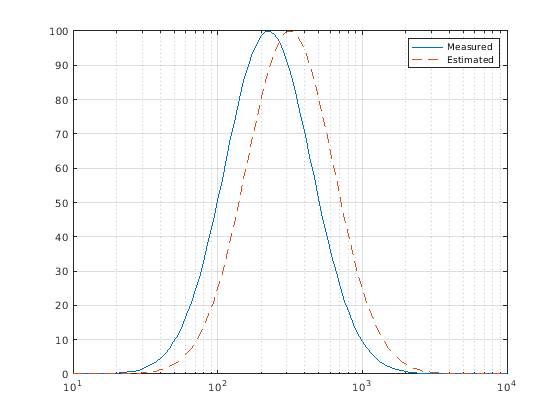

Создайте вектор из логарифмически расположенных с интервалами x-координат и два вектора из y-координат. Затем постройте два графика путем передачи разделенных от запятой x-y пар semilogx. Отобразите легенду путем вызова legend функция.

x = logspace(1,4,100);
v = linspace(-50,50,100);
y1 = 100*exp(-1*((v+5).^2)./200);
y2 = 100*exp(-1*(v.^2)./200);
semilogx(x,y1,x,y2,'--')
legend('Measured','Estimated')
grid on

Когда вы задаете только один координатный вектор, semilogx графики те координаты против значений 1:length(y). Например, задайте y как вектор из 5 значений между 0 и 40. Создайте график линейного журнала y.

y = [0 10 20 30 40];
semilogx(y)
grid on

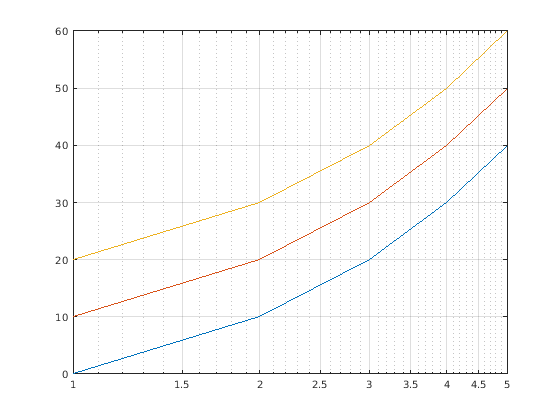

Если вы задаете y как матрица, столбцы y построены против значений 1:size(y,1). Например, задайте y как 5 3 матрица и передача это к semilogx функция. Получившийся график содержит 3 линии, каждая из которых имеет x-координаты тот диапазон от 1 к 5.

y = [ 0    10    20
     10    20    30
     20    30    40
     30    40    50
     40    50    60];

semilogx(y)
grid on

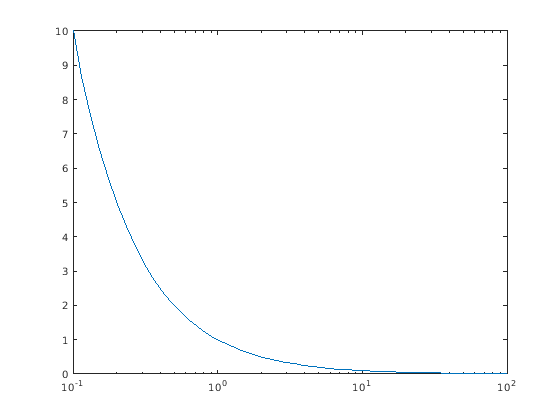

Создайте мозаичное размещение графика в 'flow' расположение мозаики, так, чтобы оси заполнили свободное место в размещении. Затем вызовите nexttile функция, чтобы создать объект осей и возвратить его как ax1. Затем отобразите график линейного журнала путем передачи ax1 к semilogx функция.

tiledlayout('flow')
ax1 = nexttile;
x = logspace(-1,2);
y1 = 1./x;
semilogx(ax1,x,y1)

Повторите процесс, чтобы создать второй график линейного журнала.

ax2 = nexttile;
y2 = x;
semilogx(ax2,x,y2)

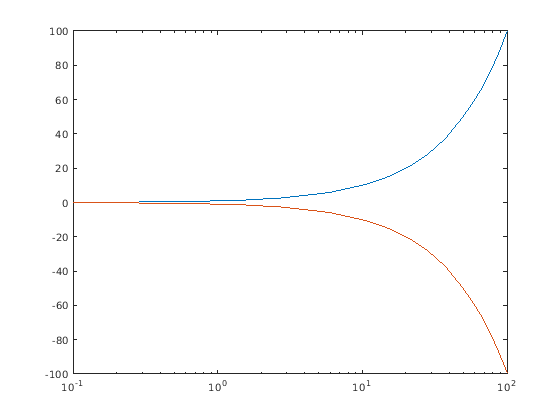

Создайте линейный журнал, строят содержащий два графика и возвращают объекты линии в переменной slg.

x = logspace(-1,2);
y1 = x;
y2 = -x;
slg = semilogx(x,y1,x,y2);

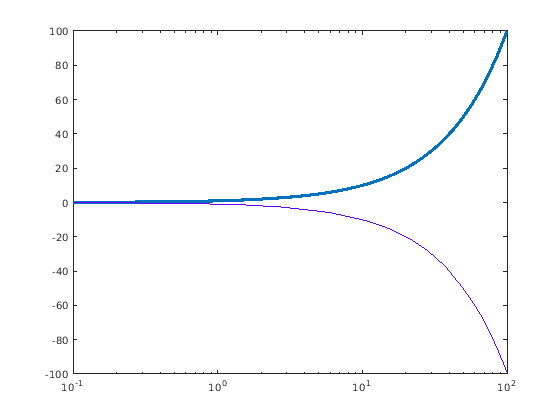

Измените ширину первой линии к 3, и измените цвет второй линии к фиолетовому.

slg(1).LineWidth = 3;
slg(2).Color = [0.4 0 1];

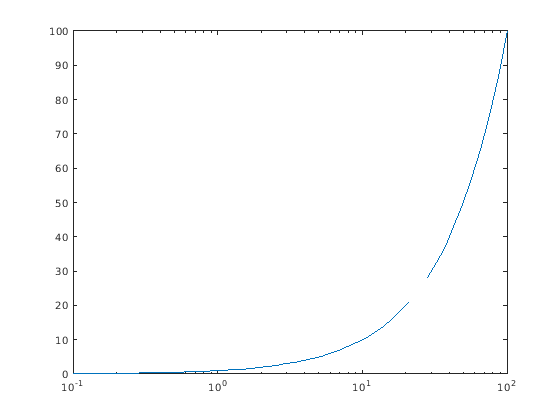

Вставьте NaN значения везде, где существуют разрывы в ваших данных. semilogx функционируйте разрывы отображений в тех местоположениях.

Создайте пару векторов y-координаты и x-. Замените сороковую y-координату на NaN значение. Затем создайте график линейного журнала x и y.

x = logspace(-1,2);
y = x;
y(40) = NaN;
semilogx(x,y)
