plot
Постройте timeseries
Синтаксис
Описание
plot( строит ts,specs)timeseries данные с помощью линейного графика и применяют заданный specs к линиям, маркерам или обоим. Можно также задать пары "имя-значение", чтобы задать Line Properties.
Примеры

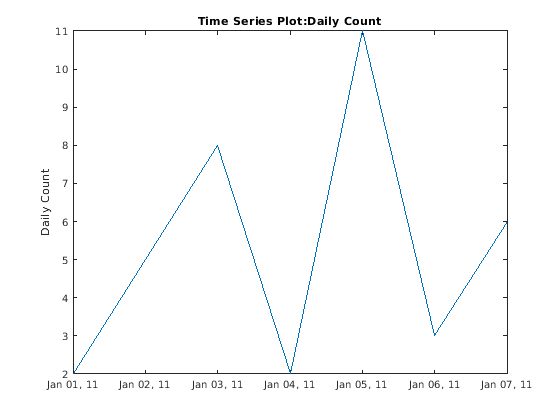

Графическое изображение объекта временных рядов с заданной датой начала
Создайте объект временных рядов, установите дату начала, и затем постройте временной вектор относительно даты начала.
x = [2 5 8 2 11 3 6]; ts1 = timeseries(x,1:7); ts1.Name = 'Daily Count'; ts1.TimeInfo.Units = 'days'; ts1.TimeInfo.StartDate = '01-Jan-2011'; % Set start date. ts1.TimeInfo.Format = 'mmm dd, yy'; % Set format for display on x-axis. ts1.Time = ts1.Time - ts1.Time(1); % Express time relative to the start date. plot(ts1)
Графическое изображение двух объектов временных рядов на тех же осях
Создайте два объекта временных рядов из данных о количестве трафика, и затем постройте их в последовательности на тех же осях. Добавьте событие в один ряд, который автоматически отображен с красным маркером.

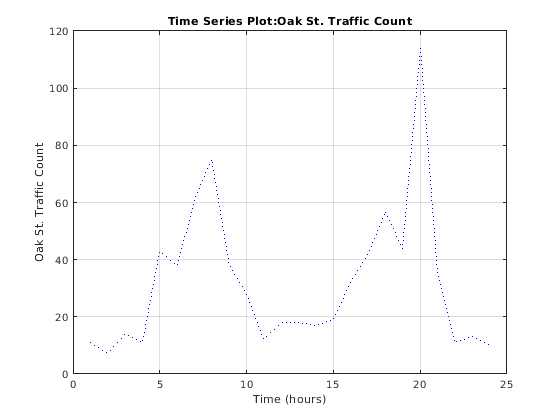

load count.dat; count1 = timeseries(count(:,1),1:24); count1.Name = 'Oak St. Traffic Count'; count1.TimeInfo.Units = 'hours'; plot(count1,':b') grid on
Получите время максимального значения и добавьте его как событие:
[~,index] = max(count1.Data); max_event = tsdata.event('peak',count1.Time(index)); max_event.Units = 'hours';
Добавьте событие во временные ряды:
count1 = addevent(count1,max_event);

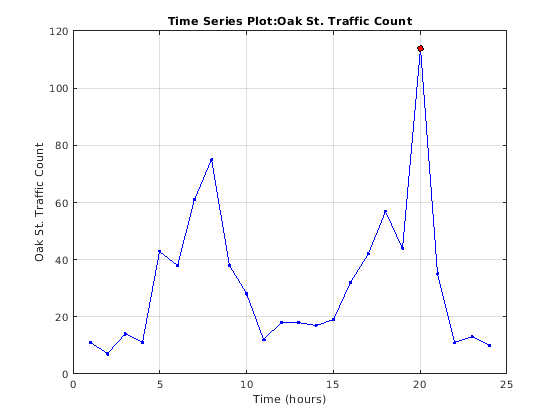

Замените график на новый, показывающий событие:
plot(count1,'.-b') grid on
Сделайте новый объект временных рядов из столбца 2 того же источника данных:
count2 = timeseries(count(:,2),1:24); count2.Name = 'Maple St. Traffic Count'; count2.TimeInfo.Units = 'Hours';
Поворот держится, чтобы добавить новые данные в график:
hold onМетод графика не добавляет метки в сохраненный график. Используйте пары свойства/значения, чтобы настроить маркеры:

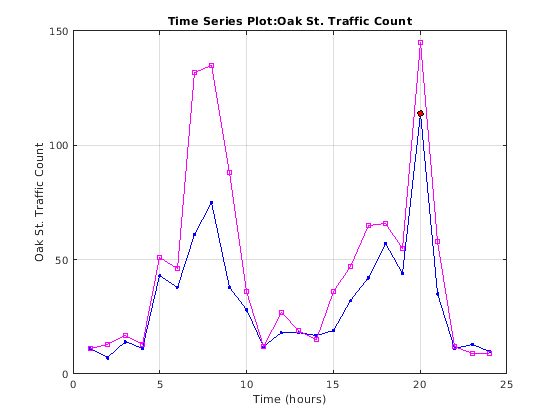

plot(count2,'s-m','MarkerSize',6),
Метки стираются, поэтому сгенерируйте их вручную:

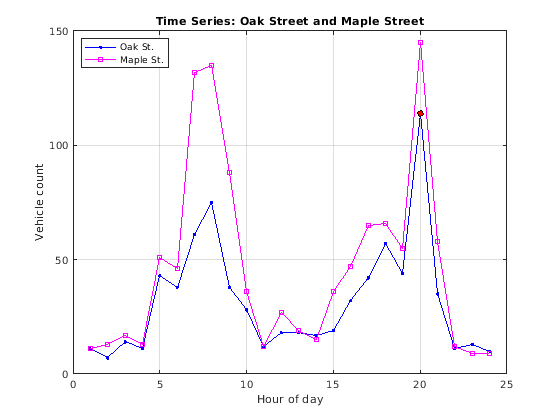

title('Time Series: Oak Street and Maple Street') xlabel('Hour of day') ylabel('Vehicle count')
Добавьте легенду в верхнем левом углу:
legend('Oak St.','Maple St.','Location','northwest')
Входные параметры
Советы
plotфункция генерирует заголовки и подписи по осям автоматически. Эти метки:Постройте заголовок —
'Time Series Plot: <name>'где
<name>строка, присвоеннаяts.Name, или по умолчанию,'unnamed'Метка оси X —
'Time (<units>)'где
<units>значениеts.TimeInfo.Unitsполе, который значения по умолчанию к'seconds'Метка оси Y —
'<name>'где
<name>строка, присвоеннаяts.Name, или по умолчанию,'unnamed'
Можно поместить новые данные временных рядов в график временных рядов (установкой
hold on, например, и издание другогоtimeseries/plotкоманда). Когда вы добавляете данные в график, заголовок и подписи по осям становятся пустыми строками, чтобы не помечать беспорядок. Можно добавить ваш владеть марками после графического вывода использованияtitle,xlabel, иylabelкоманды.События временных рядов, когда задано, отмечены в графике с круговым маркером с красной заливкой. Можно также задать маркеры для всех точек данных с помощью a
linespecили назовите/оцените синтаксис в дополнение к любым маркерам события, которые задают ваши данные. Маркеры события строят сверху маркеров, которые вы задаете.Значение присвоено
ts.DataInfo.Interpolation.Nameуправляет типом интерполяцииplotметод использует при графическом выводе и передискретизации данных временных рядов. Вызовитеtimeseriesметодsetinterpmethodчтобы изменить линейную интерполяцию по умолчанию в нулевой порядок содержат интерполяцию (лестница). Этот метод создает новыйtimeseriesобъект, с которым можно перезаписать исходный, если вы хотите. Например, чтобы вызвать временные рядыtsчтобы использовать нулевой порядок содержат интерполяцию, вводят следующее:ts = ts.setinterpmethod('zoh');
