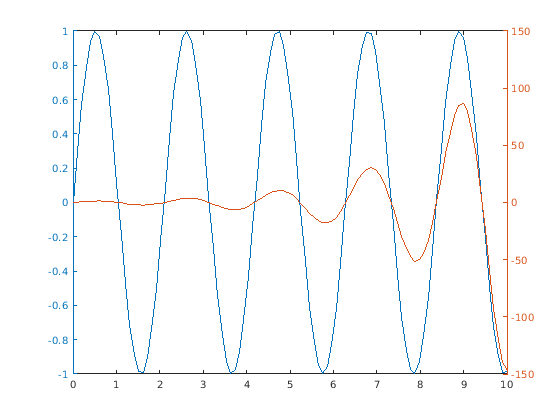

Создайте оси с осью Y на обоих левые и правые стороны. Постройте набор данных вдоль левой оси Y. Затем используйте yyaxis right активировать правую сторону так, чтобы последующие графические функции предназначались для него. Постройте второй набор данных против правой оси y и установите пределы для правой оси y.

x = linspace(0,10);
y = sin(3*x);
yyaxis left
plot(x,y)

z = sin(3*x).*exp(0.5*x);
yyaxis right
plot(x,z)
ylim([-150 150])

Создайте график с двумя осями Y и добавьте заголовок и подписи по осям каждой стороне.

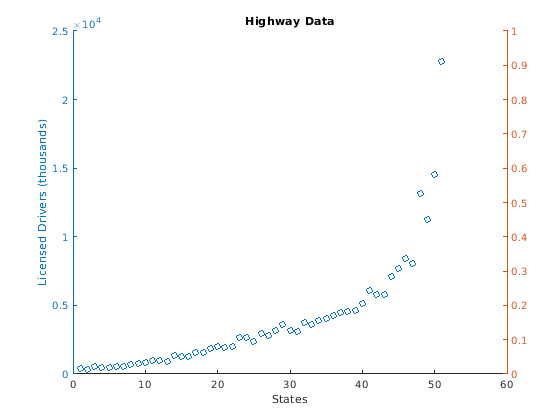

Загрузите матричный hwydata из файла в качестве примера accidents.mat. Создайте график рассеивания пятой колонны в hwydata вдоль левой оси Y. Добавьте заголовок и подписи по осям.

load('accidents.mat','hwydata')
ind = 1:51;
drivers = hwydata(:,5);
yyaxis left
scatter(ind,drivers)
title('Highway Data')
xlabel('States')
ylabel('Licensed Drivers (thousands)')

Создайте второй график рассеивания седьмого столбца в hwydata против правой оси y. Затем пометьте правую ось y.

pop = hwydata(:,7);
yyaxis right
scatter(ind,pop)
ylabel('Vehicle Miles Traveled (millions)')

Задайте цветовую схему для каждой стороны осей путем устанавливания порядка цветов к двум цветам, которые вы хотите использовать. Начиная в R2019b, можно использовать colororder функционируйте, чтобы установить порядок цветов. Затем постройте два графика вдоль левой оси Y и две линии против правой оси y. Добавьте легенду.

colororder({'b','m'})

yyaxis left
y = [1 2; 3 4];
plot(y)

yyaxis right
z = [4 3; 2 1];
plot(z)
legend

Управляйте цветами отдельного участка путем устанавливания порядка цветов для каждой стороны осей.

Постройте три столбчатых диаграммы против левой стороны. Используйте различный цвет для каждого ряда панели путем устанавливания порядка цветов для левой стороны к порядку цвета по умолчанию.

yyaxis left
bar(magic(3));
colororder('default')

Постройте три графика рассеивания против правой стороны. Используйте различный цвет для каждого графика рассеивания путем устанавливания порядка цветов к массиву названий цвета. В качестве альтернативы можно задать цвета с помощью матрицы триплетов RBG. Затем добавьте легенду.

yyaxis right
scatter([1 2 3],[2 5 2],'filled')
hold on
scatter([1 2 3],[3 4 1],'filled')
scatter([1 2 3],[4 2 4],'filled')
hold off
colororder({'r','b','c'})
legend

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Добавьте вторую ось Y в главные оси путем определения ax1 как первый вход к yyaxis. Если вы не задаете оси, то yyaxis добавляет вторая ось Y к текущей системе координат.

x = linspace(1,10);
tiledlayout(2,1)

% Top plot
ax1 = nexttile;
yyaxis(ax1,'left')
plot(ax1,x,sin(x))
yyaxis(ax1,'right')
plot(ax1,x,exp(x))

% Bottom plot
ax2 = nexttile;
plot(ax2,1:10)
