zlim
Установите или запросите z - пределы по осям
Описание
zlim( устанавливает пределы оси z для текущей системы координат. Задайте limits)limits как двухэлементный вектор из формы [zmin zmax], где zmax больше zmin.
zlim auto устанавливает автоматический режим, позволяя осям определить пределы оси z. Пределы порождают линейную оболочку столбцов отображенных на графике данных. Используйте эту опцию, если вы изменяете пределы и затем хотите задержать их к значениям по умолчанию. Это наборы команд ZLimMode свойство для осей к 'auto'.
zlim manual устанавливает ручной режим, замораживая пределы в текущих значениях. Используйте эту опцию, если вы хотите сохранить текущие пределы при добавлении новых данных в оси с помощью hold on команда. Это наборы команд ZLimMode свойство для осей к 'manual'.
m = zlim('mode')'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете пределы или устанавливаете режим вручную.
___ = zlim( использует оси, заданные ax,___)ax вместо текущей системы координат. Задайте ax как первый входной параметр для любого из предыдущих синтаксисов. Можно включать выходной аргумент, если исходный синтаксис поддерживает выходной аргумент. Используйте одинарные кавычки вокруг входных параметров режима, например, zlim(ax,'auto').
Примеры

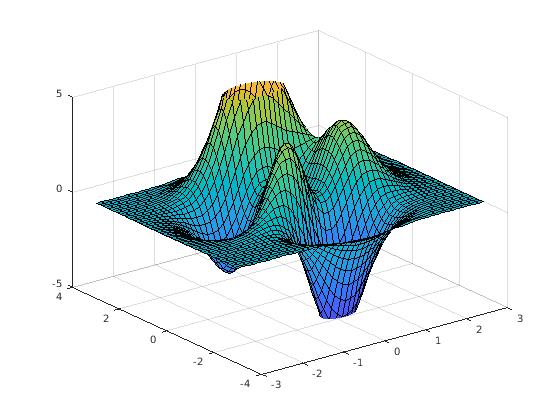

Установление Пределов оси z
Постройте поверхность и установите пределы оси z, чтобы лежать в диапазоне от-5 до 5.
[X,Y,Z] = peaks; surf(X,Y,Z); zlim([-5 5])

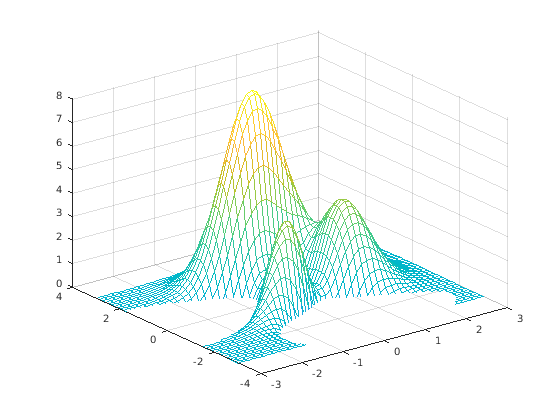

Использование Полуавтоматических Пределов оси z
Создайте объемную поверхностную диаграмму mesh и покажите только z значения, больше, чем 0. Задайте минимальный предел оси z как 0 и позвольте MATLAB выбрать максимальный предел.
[X,Y,Z] = peaks; mesh(X,Y,Z) zlim([0 inf])

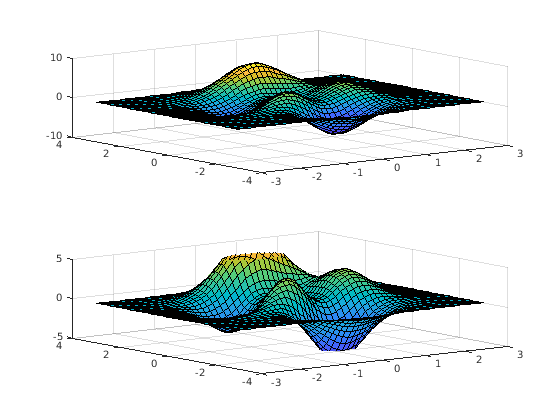

Установление Пределов оси z для Определенных Осей
Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Отобразите данные на графике в каждую из осей. Затем установите пределы оси z для нижнего графика путем определения ax2 как первый входной параметр к zlim.
[X,Y,Z] = peaks; tiledlayout(2,1) ax1 = nexttile; surf(X,Y,Z) ax2 = nexttile; surf(X,Y,Z) zlim(ax2,[-5 5])
Поддержание Текущих Пределов оси z
Используйте ручной режим, чтобы обеспечить текущие пределы оси z, когда вы добавите больше графиков в оси.

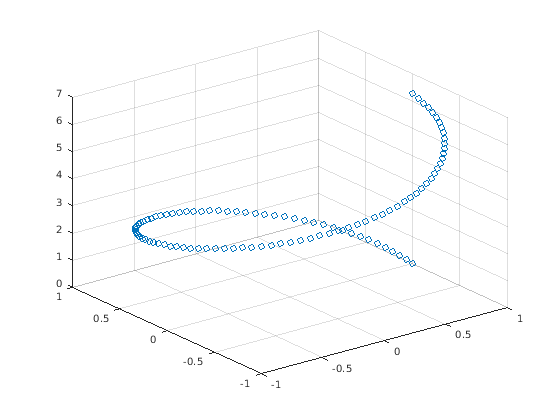

Во-первых, создайте 3-D точечный график.
theta = linspace(0,2*pi); X = cos(theta); Y = sin(theta); Z = theta; scatter3(X,Y,Z)

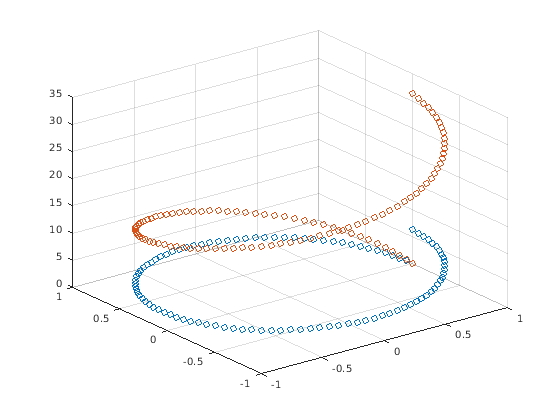

Установите предельный режим оси z вручную так, чтобы пределы не изменение. Используйте hold on добавить второй график в оси.
zlim manual hold on Znew = 5*theta; scatter3(X,Y,Znew) hold off
Пределы оси z не обновляются, чтобы включить новый график.
Переключитесь назад на автоматически обновленные пределы путем установки режима на автоматический.
zlim auto
Возврат Пределов оси z
Создайте 3-D точечный график случайных данных. Возвратите значения пределов оси z.
x = randn(50,1); y = randn(50,1); z = randn(50,1); scatter3(x,y,z)
zl = zlim
zl = 1×2
-3 3
Входные параметры
Выходные аргументы
Алгоритмы
zlim функционируйте наборы и запросы несколько свойств осей, связанных с пределами оси z.
