MPC Controller

Симулируйте прогнозирующий контроллер модели

  • Библиотека:
  • Model Predictive Control Toolbox

  • MPC Controller block

Описание

Блок MPC Controller получает текущий измеренный выходной сигнал (mo), опорный сигнал (ref), и дополнительный измеренный сигнал воздействия (md). Блок вычисляет оптимальную переменную, которой управляют (mv) путем решения задачи квадратичного программирования с помощью или решателя KWIK по умолчанию или пользовательского решателя QP. Для получения дополнительной информации см. Решатели QP.

Чтобы использовать блок в симуляции и генерации кода, необходимо задать mpc объект, который задает прогнозирующий контроллер модели. Этот контроллер, должно быть, был уже спроектирован для объекта, которым он управляет.

Поскольку блок MPC Controller использует блоки MATLAB Function, компиляции требуется каждый раз, когда вы изменяете объект MPC и блок. Кроме того, потому что MATLAB® не позволяет скомпилированному коду находиться в любой папке продукта MATLAB, необходимо использовать папку неMATLAB, чтобы работать над моделью Simulink®, когда вы используете блоки MPC.

Порты

Входной параметр

развернуть все

Необходимые входные параметры

Измеренные выходные параметры в виде векторного сигнала. Блок использует измеренный объект выходные параметры, чтобы улучшить его оценки состояния. Если ваш диспетчер использует оценку состояния по умолчанию, необходимо соединить измеренный объект выходные параметры с входным портом mo. Если ваш диспетчер использует пользовательскую оценку состояния, необходимо соединить предполагаемые состояния объекта с входным портом x[k|k].

Зависимости

Чтобы включить этот порт, очистите параметр Use custom state estimation instead of using the built-in Kalman filter.

Пользовательская оценка состояния в виде векторного сигнала. Блок использует связанные оценки состояния вместо того, чтобы оценить состояния с помощью встроенного средства оценки. Если ваш диспетчер использует пользовательскую оценку состояния, необходимо соединить оценки текущего состояния с входным портом x[k|k]. Если ваш диспетчер использует оценку состояния по умолчанию, необходимо соединить измеренный выход с входным портом mo.

Даже при том, что шумовая модель утверждает (если таковые имеются), не используются в оптимизации MPC, пользовательский вектор состояния должен содержать все состояния, заданные в mpcstate объект контроллера, включая объект, воздействие и шумовые состояния модели.

Используйте пользовательские оценки состояния, когда альтернативный метод оценки рассматривается выше встроенного средства оценки или когда состояния полностью измеримы.

Зависимости

Чтобы включить этот порт, выберите параметр Use custom state estimation instead of using the built-in Kalman filter.

Объект выходные значения ссылки в виде вектора-строки сигнализирует или матричный сигнал.

Чтобы использовать те же ссылочные значения через горизонт предсказания, соедините ref с сигналом вектора-строки с элементами NY, где Ny является количеством выходных переменных. Каждый элемент задает ссылку для выходной переменной.

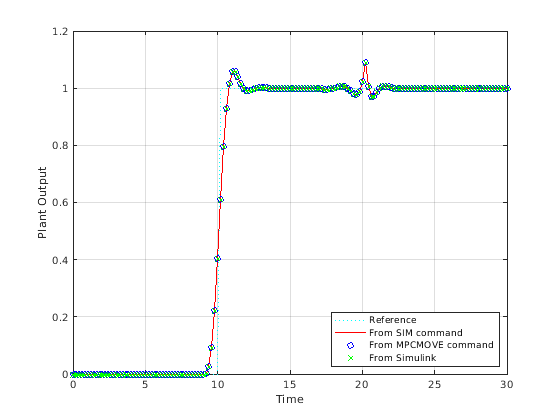

Чтобы варьироваться ссылки по горизонту предсказания (предварительный просмотр) со времени k +1 ко времени k +p, соедините ref с матричным сигналом со столбцами Ny и до строк p. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит ссылки для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, итоговые ссылки используются для остающихся шагов горизонта предсказания.

Дополнительные входные параметры

Если ваша модель предсказания контроллера измерила воздействия, необходимо включить этот порт и подключение к нему вектор-строка или матричный сигнал.

Чтобы использовать те же измеренные значения воздействия через горизонт предсказания, соедините md с сигналом вектора-строки с элементами Nmd, где Nmd является количеством переменных, которыми управляют. Каждый элемент задает значение для измеренного воздействия.

Чтобы варьироваться воздействия по горизонту предсказания (предварительный просмотр) со времени k ко времени k +p, соедините md с матричным сигналом со столбцами Nmd и до p +1 строка. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит воздействия для одного шага горизонта предсказания. Если вы задаете меньше, чем p +1 строка, итоговые воздействия используются для остающихся шагов горизонта предсказания.

Зависимости

Чтобы включить этот порт, выберите параметр Measured disturbances.

Управляющие сигналы использовали на объекте в предыдущем контрольном интервале в виде векторного сигнала длины Nmv, где Nmv является количеством переменных, которыми управляют. Используйте этот входной порт, чтобы улучшить точность оценки состояния когда:

  • Вы знаете, что ваш контроллер не всегда контролирует объект.

  • Фактические сигналы мВ применились к объекту, может потенциально отличаться от значений, сгенерированных контроллером, такой как в насыщении управляющего сигнала.

Оценка состояния контроллера принимает, что MVS является кусочной константой. Поэтому во время tk, значение ext.mv должно содержать эффективный MVS между временами tk–1 и tk. Например, если MVS на самом деле варьируется на этом интервале, вы можете предоставить усредненное во времени значение, оцененное во время tk.

Примечание

  • Соединитесь ext.mv к сигналам мВ на самом деле применился к объекту в предыдущем контрольном интервале. Как правило, эти сигналы мВ являются значениями, сгенерированными контроллером, хотя это не всегда имеет место. Например, если ваш контроллер является оффлайновым и рабочим в режиме отслеживания (то есть, контроллер выход не управляет объектом), то питание фактического управляющего сигнала к ext.mv может помочь достигнуть передачи bumpless, когда контроллер переключается назад онлайн.

  • Когда контроллер управляет объектом, вставьте блок Memory, или блок Unit Delay, чтобы возвратить сигнал мВ применился к объекту в предыдущем контрольном интервале. Это также избегает, чтобы прямое сквозное соединение от ext.mv импортировало к выходному порту mv, поэтому предотвратив алгебраические циклы в модели Simulink.

Для примера, который использует внешний порт ввода переменной, которым управляют, для передачи bumpless, смотрите Контроллер Переключателя Онлайн и Оффлайн с Передачей Bumpless.

Зависимости

Чтобы включить этот порт, выберите параметр External manipulated variable.

Чтобы выключить вычисления оптимизации контроллера, соедините switch с ненулевым сигналом.

Отключение вычислений оптимизации уменьшает вычислительное усилие, когда контроллер выход не нужен, такой как тогда, когда система действует вручную, или другой контроллер вступил во владение. Однако контроллер продолжает обновлять его оценки внутреннего состояния обычным способом. Поэтому это готово возобновить вычисления оптимизации каждый раз, когда switch сигнализирует о возвратах к нулю. В то время как оптимизация контроллера выключена, блок передает текущий сигнал ext.mv контроллеру выход. Если импорт ext.mv не включен, контроллер выход сохранен в значении, которое это имело, когда оптимизация была отключена.

Для примера, который использует внешний порт ввода переменной, которым управляют, для передачи bumpless, смотрите Контроллер Переключателя Онлайн и Оффлайн с Передачей Bumpless.

Зависимости

Чтобы включить этот порт, выберите параметр Use external signal to enable or disable optimization.

Чтобы задать переменные цели, которыми управляют, включите этот входной порт и соедините вектор-строку или матричный сигнал. Чтобы заставить данную переменную, которой управляют, отследить свое заданное целевое значение, необходимо также задать ненулевой настраивающий вес для той переменной, которой управляют.

Чтобы использовать те же переменные цели, которыми управляют, через горизонт предсказания, соедините mv.target с сигналом вектора-строки с элементами Nmv, где Nmv является количеством переменных, которыми управляют. Каждый элемент задает цель для переменной, которой управляют.

Чтобы варьироваться цели по горизонту предсказания (предварительный просмотр) со времени k ко времени k +p-1, соедините mv.target с матричным сигналом со столбцами Nmv и до строк p. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит цели для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, итоговые цели используются для остающихся шагов горизонта предсказания.

Зависимости

Чтобы включить этот порт, выберите параметр Targets for manipulated variables.

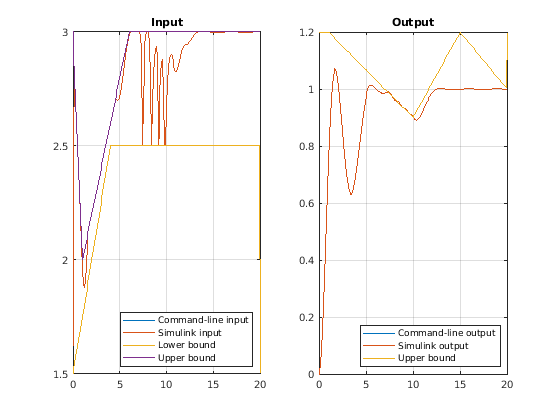

Онлайновые ограничения

Чтобы задать минимальные ограничения выходной переменной во время выполнения, включите этот входной порт. Если этот порт отключен, блок использует нижние границы, заданные в OutputVariables.Min свойство его mpc объект контроллера. Если выходная переменная не имеет никакой нижней границы, заданной в объекте контроллера, то во время выполнения блок игнорирует соответствующий связанный сигнал.

Чтобы изменить границы по горизонту предсказания со времени k +1 ко времени k +p, соедините ymin с матричным сигналом со столбцами Ny и до строк p. Здесь, Ny является количеством объекта выходные параметры, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит границы для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, границы в итоговой строке запрашивают остаток от горизонта предсказания. Если существует только одна выходная переменная, и векторный сигнал без больше, чем записей p соединяется, то эти записи используются через горизонт предсказания.

iстолбец th сигнала ymin соответствует iобъект th выход и замены OutputVariables(i).Max свойство mpc объект во время выполнения. Заменяющее поведение зависит от размерностей обеих переменных.

Скалярный OutputVariables(i).Min в mpc объект (константа, направляющаяся в iобъект th выход, который будет применен ко всем шагам предсказания)

Размерность yminЗаменяющее поведение
Скалярный ymin (один выход, постоянный связанный)ymin заменяет константу, связанную заданный в OutputVariables(i).Min
Вектор-столбец ymin (один выход, изменяющийся во времени связанный)ymin заменяет константу, связанную заданный в OutputVariables(i).Min со связанным изменяющимся во времени.
Вектор-строка ymin (несколько выходных параметров, постоянных границ)iэлемент th ymin заменяет константу, связанную заданный в OutputVariables(i).Min
Матричный ymin (несколько выходных параметров, изменяющихся во времени границ)iстолбец th ymin заменяет константу, связанную заданный в OutputVariables(i).Min со связанным изменяющимся во времени.

Векторный OutputVariables(i).Min в mpc объект (изменяющееся во времени направляющееся в iобъект th выход с различными значениями на различных шагах предсказания)

Размерность yminЗаменяющее поведение
Скалярный ymin (один выход, постоянный связанный)ymin заменяет первую конечную запись в OutputVariables.Min и остающиеся записи в OutputVariables.Min переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным OutputVariables.Min вектор.
Вектор-столбец ymin (один выход, изменяющийся во времени связанный)ymin заменяет изменяющееся во времени, связанное заданный в OutputVariables(i).Min, и исходный связанный профиль отбрасывается.
Вектор-строка ymin (несколько выходных параметров, постоянных границ)iэлемент th ymin заменяет первую конечную запись в OutputVariables(i).Min и остающиеся записи в OutputVariables(i).Min переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным OutputVariables(i).Min вектор.
Матричный ymin (несколько выходных параметров, изменяющихся во времени границ).iстолбец th ymin заменяет изменяющееся во времени, связанное заданный в OutputVariables(i).Min, и исходный связанный профиль отбрасывается.

Зависимости

Чтобы включить этот порт, выберите параметр Lower OV limits.

Чтобы задать максимальные ограничения выходной переменной во время выполнения, включите этот входной порт. Если этот порт отключен, блок использует верхние границы, заданные в OutputVariables.Max свойство его mpc объект контроллера. Если выходная переменная не имеет никакой верхней границы, заданной в объекте контроллера, то во время выполнения блок игнорирует соответствующий связанный сигнал.

Чтобы изменить границы по горизонту предсказания со времени k +1 ко времени k +p, соедините ymax с матричным сигналом со столбцами Ny и до строк p. Здесь, Ny является количеством объекта выходные параметры, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит границы для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, границы в итоговой строке запрашивают остаток от горизонта предсказания. Если существует только одна выходная переменная, и векторный сигнал без больше, чем записей p соединяется, то эти записи используются через горизонт предсказания.

iстолбец th сигнала ymax соответствует iобъект th выход и замены OutputVariables(i).Max свойство mpc объект во время выполнения. Заменяющее поведение зависит от размерностей обеих переменных.

Скалярный OutputVariables(i).Max в mpc объект (константа, направляющаяся в iобъект th выход, который будет применен ко всем шагам предсказания)

Размерность ymaxЗаменяющее поведение
Скалярный ymax (один выход, постоянный связанный)ymax заменяет константу, связанную заданный в OutputVariables(i).Max
Вектор-столбец ymax (один выход, изменяющийся во времени связанный)ymax заменяет константу, связанную заданный в OutputVariables(i).Max со связанным изменяющимся во времени.
Вектор-строка ymax (несколько выходных параметров, постоянных границ)iэлемент th ymax заменяет константу, связанную заданный в OutputVariables(i).Max
Матричный ymax (несколько выходных параметров, изменяющихся во времени границ)iстолбец th ymax заменяет константу, связанную заданный в OutputVariables(i).Max со связанным изменяющимся во времени.

Векторный OutputVariables(i).Max в mpc объект (изменяющееся во времени направляющееся в iобъект th выход с различными значениями на различных шагах предсказания)

Размерность ymaxЗаменяющее поведение
Скалярный ymax (один выход, постоянный связанный)ymax заменяет первую конечную запись в OutputVariables.Max и остающиеся записи в OutputVariables.Max переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным OutputVariables.Max вектор.
Вектор-столбец ymax (один выход, изменяющийся во времени связанный)ymax заменяет изменяющееся во времени, связанное заданный в OutputVariables(i).Max, и исходный связанный профиль отбрасывается.
Вектор-строка ymax (несколько выходных параметров, постоянных границ)iэлемент th ymax заменяет первую конечную запись в OutputVariables(i).Max и остающиеся записи в OutputVariables(i).Max переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным OutputVariables(i).Max вектор.
Матричный ymax (несколько выходных параметров, изменяющихся во времени границ).iстолбец th ymax заменяет изменяющееся во времени, связанное заданный в OutputVariables(i).Max, и исходный связанный профиль отбрасывается.

Зависимости

Чтобы включить этот порт, выберите параметр Upper OV limits.

Чтобы задать минимальные переменные ограничения во время выполнения, которыми управляют, включите этот входной порт. Если этот порт отключен, блок использует нижние границы, заданные в ManipulatedVariables.Min свойство его mpc объект контроллера. Если переменная, которой управляют, не имеет никакой нижней границы, заданной в объекте контроллера, то во время выполнения блок игнорирует соответствующий связанный сигнал.

Чтобы изменить границы по горизонту предсказания со времени k ко времени k +p-1, соедините umin с матричным сигналом со столбцами Nmv и до строк p. Здесь, Nmv является количеством переменных, которыми управляют, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит границы для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, границы в итоговой строке запрашивают остаток от горизонта предсказания. Если существует только одна переменная, которой управляют, и векторный сигнал без больше, чем записей p соединяется, то эти записи используются через горизонт предсказания.

iстолбец th сигнала umin соответствует ith управлял переменной и заменяет ManipulatedVariables(i).Max свойство mpc объект во время выполнения. Заменяющее поведение зависит от размерностей обеих переменных.

Скалярный ManipulatedVariables(i).Min в mpc объект (константа, направляющаяся в ith управлял переменной, которая будет применена ко всем шагам предсказания),

Размерность uminЗаменяющее поведение
Скалярный umin (один выход, постоянный связанный)umin заменяет константу, связанную заданный в ManipulatedVariables(i).Min
Вектор-столбец umin (один выход, изменяющийся во времени связанный)umin заменяет константу, связанную заданный в ManipulatedVariables(i).Min со связанным изменяющимся во времени.
Вектор-строка umin (несколько выходных параметров, постоянных границ)iэлемент th umin заменяет константу, связанную заданный в ManipulatedVariables(i).Min
Матричный umin (несколько выходных параметров, изменяющихся во времени границ)iстолбец th umin заменяет константу, связанную заданный в ManipulatedVariables(i).Min со связанным изменяющимся во времени.

Векторный ManipulatedVariables(i).Min в mpc объект (изменяющееся во времени направляющееся в ith управлял переменной с различными значениями на различных шагах предсказания),

Размерность uminЗаменяющее поведение
Скалярный umin (один выход, постоянный связанный)umin заменяет первую конечную запись в ManipulatedVariables.Min и остающиеся записи в ManipulatedVariables.Min переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным ManipulatedVariables.Min вектор.
Вектор-столбец umin (один выход, изменяющийся во времени связанный)umin заменяет изменяющееся во времени, связанное заданный в ManipulatedVariables(i).Min, и исходный связанный профиль отбрасывается.
Вектор-строка umin (несколько выходных параметров, постоянных границ)iкомпонент th umin заменяет первую конечную запись в ManipulatedVariables(i).Min и остающиеся записи в ManipulatedVariables(i).Min переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным ManipulatedVariables(i).Min вектор.
Матричный umin (несколько выходных параметров, изменяющихся во времени границ).iстолбец th umin заменяет изменяющееся во времени, связанное заданный в ManipulatedVariables(i).Min, и исходный связанный профиль отбрасывается.

Зависимости

Чтобы включить этот порт, выберите параметр Lower MV limits.

Чтобы задать максимальные переменные ограничения во время выполнения, которыми управляют, включите этот входной порт. Если этот порт отключен, блок использует верхние границы, заданные в ManipulatedVariables.Max свойство его mpc объект контроллера. Если переменная, которой управляют, не имеет никакой верхней границы, заданной в объекте контроллера, то во время выполнения блок игнорирует соответствующий связанный сигнал.

Чтобы изменить границы по горизонту предсказания со времени k ко времени k +p-1, соедините umax с матричным сигналом со столбцами Nmv и до строк p. Здесь, Nmv является количеством переменных, которыми управляют, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит границы для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, границы в итоговой строке запрашивают остаток от горизонта предсказания. Если существует только одна переменная, которой управляют, и векторный сигнал без больше, чем записей p соединяется, то эти записи используются через горизонт предсказания.

iстолбец th сигнала umax соответствует ith управлял переменной и заменяет ManipulatedVariables(i).Max свойство mpc объект во время выполнения. Заменяющее поведение зависит от размерностей обеих переменных.

Скалярный ManipulatedVariables(i).Max в mpc объект (константа, направляющаяся в ith управлял переменной, которая будет применена ко всем шагам предсказания),

Размерность umaxЗаменяющее поведение
Скалярный umax (один выход, постоянный связанный)umax заменяет константу, связанную заданный в ManipulatedVariables(i).Max
Вектор-столбец umax (один выход, изменяющийся во времени связанный)umax заменяет константу, связанную заданный в ManipulatedVariables(i).Max со связанным изменяющимся во времени.
Вектор-строка umax (несколько выходных параметров, постоянных границ)iэлемент th umax заменяет константу, связанную заданный в ManipulatedVariables(i).Max
Матричный umax (несколько выходных параметров, изменяющихся во времени границ)iстолбец th umax заменяет константу, связанную заданный в ManipulatedVariables(i).Max со связанным изменяющимся во времени.

Векторный ManipulatedVariables(i).Max в mpc объект (изменяющееся во времени направляющееся в ith управлял переменной с различными значениями на различных шагах предсказания),

Размерность umaxЗаменяющее поведение
Скалярный umax (один выход, постоянный связанный)umax заменяет первую конечную запись в ManipulatedVariables.Max и остающиеся записи в ManipulatedVariables.Max переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным ManipulatedVariables.Max вектор.
Вектор-столбец umax (один выход, изменяющийся во времени связанный)umax заменяет изменяющееся во времени, связанное заданный в ManipulatedVariables(i).Max, и исходный связанный профиль отбрасывается.
Вектор-строка umax (несколько выходных параметров, постоянных границ)iэлемент th umax заменяет первую конечную запись в ManipulatedVariables(i).Max и остающиеся записи в ManipulatedVariables(i).Max переключите или вниз с той же суммой смещения, чтобы сохранить профиль, заданный исходным ManipulatedVariables(i).Max вектор.
Матричный umax (несколько выходных параметров, изменяющихся во времени границ).iстолбец th umax заменяет изменяющееся во времени, связанное заданный в ManipulatedVariables(i).Max, и исходный связанный профиль отбрасывается.

Зависимости

Чтобы включить этот порт, выберите параметр Upper MV limits.

Переменная матрица ограничений, которой управляют, в виде Nc-by-Nmv матричный сигнал, где Nc является количеством смешанных ограничений ввода/вывода и Nmv, является количеством переменных, которыми управляют.

Если вы задаете E в mpc объект, необходимо соединить сигнал с входным портом E. В противном случае соедините нулевую матрицу с правильным размером.

Задавать время выполнения смешало ограничения ввода/вывода, используйте входной порт E наряду с F, G и портами S. Эти ограничения заменяют смешанные ограничения ввода/вывода ранее использование набора setconstraint. Для получения дополнительной информации о смешанных ограничениях ввода/вывода смотрите Ограничения на Линейные комбинации Вводов и выводов.

Количество смешанных ограничений ввода/вывода не может измениться во время выполнения. Поэтому Nc должен совпадать с количеством строк в E матрица вы задали использование setconstraint.

Зависимости

Чтобы включить этот порт, выберите параметр Custom constraints.

Управляемая выходная матрица ограничений в виде Nc-by-Ny матричный сигнал, где Nc является количеством смешанных ограничений ввода/вывода и Ny, является количеством объекта выходные параметры. Если вы задаете F в mpc объект, необходимо соединить сигнал с входным портом F с одинаковым числом строк. В противном случае соедините нулевую матрицу с правильным размером.

Задавать время выполнения смешало ограничения ввода/вывода, используйте входной порт F наряду с E, G и портами S. Эти ограничения заменяют смешанные ограничения ввода/вывода ранее использование набора setconstraint. Для получения дополнительной информации о смешанных ограничениях ввода/вывода смотрите Ограничения на Линейные комбинации Вводов и выводов.

Количество смешанных ограничений ввода/вывода не может измениться во время выполнения. Поэтому Nc должен совпадать с количеством строк в F матрица вы задали использование setconstraint.

Зависимости

Чтобы включить этот порт, выберите параметр Custom constraints.

Пользовательский ограничительный вектор в виде сигнала вектора-строки длины Nc, где Nc является количеством смешанных ограничений ввода/вывода. Если вы задаете G в mpc объект, необходимо соединить сигнал с входным портом G с одинаковым числом строк. В противном случае соедините нулевую матрицу с правильным размером.

Задавать время выполнения смешало ограничения ввода/вывода, используйте входной порт G наряду с E, F и портами S. Эти ограничения заменяют смешанные ограничения ввода/вывода ранее использование набора setconstraint. Для получения дополнительной информации о смешанных ограничениях ввода/вывода смотрите Ограничения на Линейные комбинации Вводов и выводов.

Количество смешанных ограничений ввода/вывода не может измениться во время выполнения. Поэтому Nc должен совпадать с количеством строк в G матрица вы задали использование setconstraint.

Зависимости

Чтобы включить этот порт, выберите параметр Custom constraints.

Измеренная матрица ограничений воздействия в виде Nc-by-nN матричный сигнал, где Nc является количеством смешанных ограничений ввода/вывода и Nv, является количеством измеренных воздействий. Если вы задаете S в mpc объект, необходимо соединить сигнал с входным портом S с одинаковым числом строк. В противном случае соедините нулевую матрицу с правильным размером.

Задавать время выполнения смешало ограничения ввода/вывода, используйте входной порт S наряду с E, F и портами G. Эти ограничения заменяют смешанные ограничения ввода/вывода ранее использование набора setconstraint. Для получения дополнительной информации о смешанных ограничениях ввода/вывода смотрите Ограничения на Линейные комбинации Вводов и выводов.

Количество смешанных ограничений ввода/вывода не может измениться во время выполнения. Поэтому Nc должен совпадать с количеством строк в G матрица вы задали использование setconstraint.

Зависимости

Чтобы включить этот порт, выберите параметр Custom constraints. Этот порт добавляется только если mpc объект измерил воздействия.

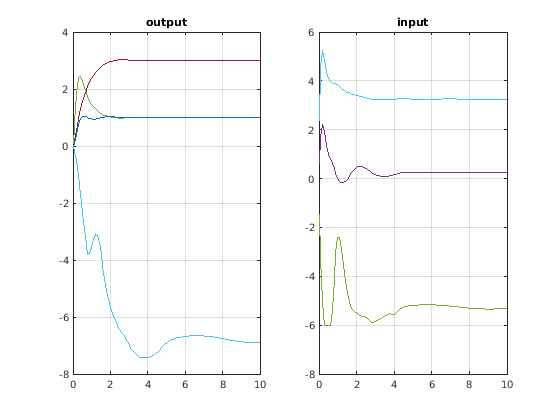

Онлайн настройка весов

Чтобы задать переменную вывода во время выполнения настраивающиеся веса, включите этот входной порт. Если этот порт отключен, блок использует настраивающиеся веса, заданные в Weights.OutputVariables свойство его объекта контроллера. Эти настраивающие веса штрафуют отклонения от выходных ссылок.

Если диспетчер MPC возражает, использует постоянные выходные настраивающие веса по горизонту предсказания, можно задать только постоянные выходные настраивающие веса во времени выполнения. Точно так же, если диспетчер MPC возражает использованию выходные настраивающие веса, которые варьируются по горизонту предсказания, можно задать только изменяющиеся во времени выходные настраивающие веса во времени выполнения

Чтобы использовать постоянные настраивающие веса по горизонту предсказания, соедините y.wt с сигналом вектора-строки с элементами Ny, где Ny является количеством выходных параметров. Каждый элемент задает неотрицательный настраивающий вес для выходной переменной. Для получения дополнительной информации об определении настраивающихся весов смотрите Веса Мелодии.

Чтобы варьироваться настраивающиеся веса по горизонту предсказания со времени k +1 ко времени k +p, соедините y.wt с матричным сигналом со столбцами Ny и до строк p. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит настраивающиеся веса для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, настраивающиеся веса в итоговой строке запрашивают остаток от горизонта предсказания. Для получения дополнительной информации о различных весах по горизонту предсказания смотрите Изменяющиеся во времени Веса и Ограничения.

Зависимости

Чтобы включить этот порт, выберите параметр OV weights.

Задавать время выполнения управляло переменными настраивающими весами, включите этот входной порт. Если этот порт отключен, блок использует настраивающиеся веса, заданные в Weights.ManipulatedVariables свойство его объекта контроллера. Эти настраивающие веса штрафуют отклонения от целей мВ.

Если диспетчер MPC возражает, использует постоянные переменные настраивающие веса, которыми управляют, по горизонту предсказания, можно задать только постоянные переменные настраивающие веса, которыми управляют, во времени выполнения. Точно так же, если контроллер MPC, объектное использование управляло переменными настраивающими весами, которые варьируются по горизонту предсказания, можно задать только изменяющиеся во времени переменные настраивающие веса, которыми управляют, во времени выполнения

Чтобы использовать те же настраивающие веса по горизонту предсказания, соедините u.wt с сигналом вектора-строки с элементами Nmv, где Nmv является количеством переменных, которыми управляют. Каждый элемент задает неотрицательный настраивающий вес для переменной, которой управляют. Для получения дополнительной информации об определении настраивающихся весов смотрите Веса Мелодии.

Чтобы варьироваться настраивающиеся веса по горизонту предсказания со времени k ко времени k +p-1, соедините u.wt с матричным сигналом со столбцами Nmv и до строк p. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит настраивающиеся веса для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, настраивающиеся веса в итоговой строке запрашивают остаток от горизонта предсказания. Для получения дополнительной информации о различных весах по горизонту предсказания смотрите Изменяющиеся во времени Веса и Ограничения.

Зависимости

Чтобы включить этот порт, выберите параметр MV weights.

Задавать время выполнения управляло настраивающими весами с плавающей ставкой, включите этот входной порт. Если этот порт отключен, блок использует настраивающиеся веса, заданные в Weights.ManipulatedVariablesRate свойство его объекта контроллера. Эти настраивающие веса штрафуют большие изменения в перемещениях управления.

Если диспетчер MPC возражает, использует постоянные настраивающие веса с плавающей ставкой, которыми управляют, по горизонту предсказания, можно задать только постоянные переменные настраивающие веса уровня, которыми управляют, во времени выполнения. Точно так же, если диспетчер MPC возражает использованию настраивающие веса с плавающей ставкой, которыми управляют, которые варьируются по горизонту предсказания, можно задать только изменяющиеся во времени настраивающие веса с плавающей ставкой, которыми управляют, во времени выполнения

Чтобы использовать те же настраивающие веса по горизонту предсказания, соедините du.wt с сигналом вектора-строки с элементами Nmv, где Nmv является количеством переменных, которыми управляют. Каждый элемент задает неотрицательный настраивающий вес для плавающего курса, которым управляют. Для получения дополнительной информации об определении настраивающихся весов смотрите Веса Мелодии.

Чтобы варьироваться настраивающиеся веса по горизонту предсказания со времени k ко времени k +p-1, соедините du.wt с матричным сигналом со столбцами Nmv и до строк p. Здесь, k является текущим временем, и p является горизонтом предсказания. Каждая строка содержит настраивающиеся веса для одного шага горизонта предсказания. Если вы задаете меньше, чем строки p, настраивающиеся веса в итоговой строке запрашивают остаток от горизонта предсказания. Для получения дополнительной информации о различных весах по горизонту предсказания смотрите Изменяющиеся во времени Веса и Ограничения.

Зависимости

Чтобы включить этот порт, выберите параметр MVRate weights.

Чтобы задать время выполнения ослабляют переменный настраивающий вес, включают этот входной порт и соединяют скалярный сигнал. Если этот порт отключен, блок использует настраивающийся вес, заданный в Weights.ECR свойство его объекта контроллера.

Слабый переменный настраивающий вес не оказывает влияния, если ваш объект контроллера не задает мягкие ограничения, чьи связанные значения ECR являются ненулевыми. Если существуют мягкие ограничения, увеличивание значения ecr.wt делает эти ограничения относительно тяжелее. Контроллер затем помещает более высокий приоритет в минимизацию величины предсказанного нарушения ограничений худшего случая.

Зависимости

Чтобы включить этот порт, выберите параметр ECR weight.

Онлайновые горизонты

Горизонт предсказания в виде положительного целочисленного сигнала. Значение сигналов горизонта предсказания должно быть меньше чем или равно параметру Maximum prediction horizon.

Во время выполнения, значения p заменяет горизонт предсказания по умолчанию, заданный в объекте контроллера. Для получения дополнительной информации смотрите, Настраивают Горизонты во Время выполнения.

Зависимости

Чтобы включить этот порт, выберите параметр Adjust prediction horizon and control horizon at run time.

Управляйте горизонтом в виде одного из следующего:

  • Положительный целочисленный сигнал, меньше чем или равный горизонту предсказания.

  • Векторный сигнал положительного целочисленного определения, блокирующего длины интервала. Для получения дополнительной информации смотрите Переменное Блокирование, которым Управляют.

Во время выполнения, значения m заменяет горизонт управления по умолчанию, заданный в объекте контроллера. Для получения дополнительной информации смотрите, Настраивают Горизонты во Время выполнения.

Зависимости

Чтобы включить этот порт, выберите параметр Adjust prediction horizon and control horizon at run time.

Вывод

развернуть все

Требуемый Выход

Оптимальное действие управления переменными, которым управляют, выход как сигнал вектор-столбца длины Nmv, где Nmv является количеством переменных, которыми управляют.

Если решатель сходится к решению для локального оптимума (qp.status положителен), то mv содержит оптимальное решение.

Если решатель перестал работать (qp.status отрицателен), то mv остается в своем новом успешном решении; то есть, замораживания контроллера выход.

Если решатель достигает максимального количества итераций, не находя оптимальное решение (qp.status является нулем), и Optimization.UseSuboptimalSolution свойство контроллера:

  • true, затем mv содержит субоптимальное решение

  • false, затем mv затем mv остается в его новом успешном решении

Дополнительные Выходные параметры

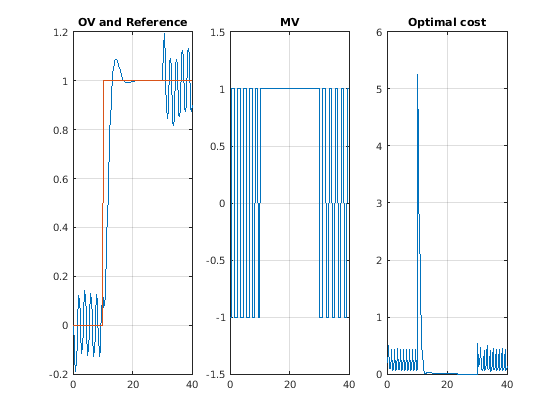

Стоимость целевой функции, выход как неотрицательный скалярный сигнал. Стоимость определяет количество степени, до которой контроллер достиг ее целей. Величина затрат вычисляется с помощью масштабированной функции стоимости MPC, в которой каждый термин является без смещений и безразмерным.

Величина затрат только значима, когда qp.status выход является неотрицательным.

Зависимости

Чтобы включить этот порт, выберите параметр Optimal cost.

Состояние Optimization, выход как целочисленный сигнал.

Если контроллер решает задачу QP для данного контрольного интервала, qp.status, выход возвращает количество итераций решателя QP, используемых в расчете. Это значение является конечным, положительным целым числом и пропорционально времени, требуемому для вычислений. Поэтому большое значение означает относительно медленное выполнение блока для этого временного интервала.

Решатель QP может не найти оптимальное решение по следующим причинам:

  • qp.status = 0 — Решатель QP не может найти решение в максимальном количестве итераций заданным в mpc объект. В этом случае, если Optimizer.UseSuboptimalSolution свойством контроллера является false, блок содержит свой mv выход в новом успешном решении. В противном случае это использует субоптимальное решение, найденное во время последней итерации решателя.

  • qp.status = -1 — Решатель QP обнаруживает неосуществимую проблему QP. Смотрите Контролирующее Состояние Оптимизации, чтобы Обнаружить Отказы контроллера для примера, где большое, длительное воздействие управляет выходной переменной вне своих заданных границ. В этом случае блок содержит свой mv выход в новом успешном решении.

  • qp.status = -2 — Решатель QP столкнулся с числовыми трудностями при решении сильно плохо обусловленной задачи QP. В этом случае блок содержит свой mv выход в новом успешном решении.

В приложении реального времени можно использовать qp.status, чтобы поставить будильник или принять другие специальные меры.

Зависимости

Чтобы включить этот порт, выберите параметр Optimization status.

Предполагаемый диспетчер утверждает в каждый момент управления, возвращенный как векторный сигнал. Предполагаемые состояния включают объект, воздействие и шумовые состояния модели. Если пользовательская оценка состояния используется, этот выходной сигнал имеет то же значение как входной сигнал x[k|k].

Зависимости

Чтобы включить этот порт, выберите параметр Estimated controller states.

Оптимальные последовательности

Оптимальная переменная последовательность, которой управляют, возвращенная как матричный сигнал с p +1 строка и столбцы Nmv, где p является горизонтом предсказания и Nmv, является количеством переменных, которыми управляют.

Первые строки p mv.seq содержат расчетные оптимальные значения переменных, которыми управляют, с текущего времени k ко времени k +p-1. Первая строка mv.seq содержит текущие значения переменных, которыми управляют (выход mv). Поскольку контроллер не вычисляет перемещения оптимального управления во время k +p, итоговые две строки mv.seq идентичны.

Зависимости

Чтобы включить этот порт, выберите параметр Optimal control sequence.

Оптимальная модель предсказания утверждает последовательность, возвращенный как матричный сигнал с p +1 столбец строк и Nx, где p является горизонтом предсказания и Nx, является количеством состояний.

Первые строки p x.seq содержат расчетные оптимальные значения состояния с текущего времени k ко времени k +p-1. Первая строка x.seq содержит текущие предполагаемые значения состояния. Поскольку контроллер не вычисляет оптимальные состояния во время k +p, итоговые две строки x.seq идентичны.

Зависимости

Чтобы включить этот порт, выберите параметр Optimal state sequence.

Оптимальная последовательность выходной переменной, возвращенная как матричный сигнал с p +1 строка и столбцы Ny, где p является горизонтом предсказания и Ny, является количеством выходных переменных.

Первые строки p y.seq содержат расчетные оптимальные выходные значения с текущего времени k ко времени k +p-1. Первая строка y.seq вычисляется на основе текущих предполагаемых состояний и текущих измеренных воздействий (первая строка входа md). Поскольку контроллер не вычисляет оптимальные выходные значения во время k +p, итоговые две строки y.seq идентичны.

Зависимости

Чтобы включить этот порт, выберите параметр Optimal output sequence.

Параметры

развернуть все

Задайте mpc объект, который задает неявный контроллер MPC путем ввода имени mpc объект от рабочего пространства MATLAB.

Программируемое использование

Параметры блоков: mpcobj
Ввод: строка, вектор символов
Значение по умолчанию: ""

Задайте начальное состояние контроллера. Если вы оставляете этот незаполненный параметр, блок использует номинальную стоимость, заданную в Model.Nominal свойство mpc объект. Чтобы заменить значение по умолчанию, создайте mpcstate возразите в своей рабочей области и введите ее имя в поле.

Использование этот параметр заставляет состояния контроллера отразить истинную среду объекта в начале вашей симуляции в меру вашего знания. Это начальные состояния может отличаться от номинальных состояний, заданных в mpc объект.

Если пользовательская оценка состояния включена, блок игнорирует параметр Initial Controller State.

Программируемое использование

Параметры блоков: x0
Ввод: строка, вектор символов
Значение по умолчанию: ""

В интерактивном режиме изменить контроллер задало использование параметра MPC Controller, откройте приложение MPC Designer путем нажатия на Design. Например, вы можете:

  • Импортируйте новую модель предсказания.

  • Измените горизонты, ограничения и веса модели.

  • Оцените эффективность MPC с линейным объектом.

  • Экспортируйте обновленный контроллер в рабочее пространство MATLAB.

Если у вас есть существующее mpc объект в рабочем пространстве MATLAB, задайте имя того объекта с помощью параметра MPC Controller.

Если у вас нет существующего mpc объект в рабочем пространстве MATLAB, оставьте параметр MPC Controller пустым. С блоком MPC Controller, соединенным с объектом, откройте MPC Designer путем нажатия на Design. Используя приложение, линеаризуйте модель Simulink в заданной рабочей точке и спроектируйте свой контроллер. Чтобы использовать этот подход проекта, у вас должно быть программное обеспечение Simulink Control Design™. Для получения дополнительной информации см. Проект Контроллер MPC в Simulink и Линеаризуйте Модели Simulink Используя MPC Designer.

Если вы задаете контроллер, использующий параметр MPC Controller, можно рассмотреть проект для устойчивости во время выполнения и проблем робастности путем нажатия на Review. Для получения дополнительной информации см. Модель Анализа Прогнозирующий Контроллер для Проблем Устойчивости и Робастности.

Вкладка "Общие"

Если ваш контроллер измерил воздействия, необходимо выбрать этот параметр, чтобы добавить выходной порт md в блок.

Программируемое использование

Параметры блоков: md_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "on"

Выберите этот параметр, чтобы добавить входной порт ext.mv в блок.

Программируемое использование

Параметры блоков: mv_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт mv.target в блок.

Программируемое использование

Параметры блоков: uref_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт cost в блок.

Программируемое использование

Параметры блоков: return_cost
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт qp.status в блок.

Программируемое использование

Параметры блоков: return_qpstatus
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт est.state в блок.

Программируемое использование

Параметры блоков: return_state
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт mv.seq в блок.

Программируемое использование

Параметры блоков: return_mvseq
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт x.seq в блок.

Программируемое использование

Параметры блоков: return_xseq
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить выходной порт y.seq в блок.

Программируемое использование

Параметры блоков: return_ovseq
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы удалить входной порт mo и добавить входной порт x[k|k].

Программируемое использование

Параметры блоков: state_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"
Онлайновая вкладка функций

Выберите этот параметр, чтобы добавить входной порт ymin в блок.

Программируемое использование

Параметры блоков: ymin_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт ymax в блок.

Программируемое использование

Параметры блоков: ymax_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт umin в блок.

Программируемое использование

Параметры блоков: umin_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт umax в блок.

Программируемое использование

Параметры блоков: umax_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить E, F, G и входные порты S с блоком.

Программируемое использование

Параметры блоков: cc_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт y.wt в блок.

Программируемое использование

Параметры блоков: ywt_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт u.wt в блок.

Программируемое использование

Параметры блоков: uwt_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт du.wt в блок.

Программируемое использование

Параметры блоков: duwt_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт ecr.wt в блок.

Программируемое использование

Параметры блоков: rhoeps_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить p и входной порт m с блоком.

Программируемое использование

Параметры блоков: pm_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить p и входной порт m с блоком.

Зависимости

Чтобы включить этот параметр, выберите параметр Adjust prediction horizon and control horizon at run time.

Программируемое использование

Параметры блоков: MaximumP
Ввод: строка, вектор символов
Значение по умолчанию: "10"
Вкладка условий по умолчанию

Шаг расчета блока по умолчанию для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать шаг расчета, который совместим с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_ts
Ввод: строка, вектор символов
Значение по умолчанию: "1"

Горизонт предсказания по умолчанию для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать горизонт предсказания, который совместим с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_p
Ввод: строка, вектор символов
Значение по умолчанию: "10"

Количество по умолчанию переменных, которыми управляют, для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать значение, которое совместимо с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_mv
Ввод: строка, вектор символов
Значение по умолчанию: "1"

Количество по умолчанию измеренных воздействий для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать значение, которое совместимо с проектом модели Simulink.

Зависимости

  • Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

  • Чтобы использовать этот параметр, необходимо выбрать параметр Measured disturbance.

Программируемое использование

Параметры блоков: n_md
Ввод: строка, вектор символов
Значение по умолчанию: "1"

Количество по умолчанию неизмеренных воздействий для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать значение, которое совместимо с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_ud
Ввод: строка, вектор символов
Значение по умолчанию: "0"

Количество по умолчанию измеренных выходных параметров для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать значение, которое совместимо с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_mo
Ввод: строка, вектор символов
Значение по умолчанию: "1"

Количество по умолчанию неизмеренных выходных параметров для выполнения симуляции, обрезки или линеаризации с помощью приложения MPC Designer. Необходимо задать значение, которое совместимо с проектом модели Simulink.

Зависимости

Этот параметр применяется только, когда параметр MPC Controller пуст, и вы открываете MPC Designer с помощью кнопки Design.

Программируемое использование

Параметры блоков: n_uo
Ввод: строка, вектор символов
Значение по умолчанию: "0"
Вкладка других

Задайте тип данных блока переменных, которыми управляют, как одно из следующего:

  • double Плавающая точка двойной точности

  • single Плавающая точка с одинарной точностью

    Если вы реализуете блок на цели с одинарной точностью, задаете тип выходных данных как single.

  • data type expression — Выражение, которое оценивает к любому double или single. Для получения дополнительной информации смотрите Типы данных Управляющего сигнала (Simulink).

Программируемое использование

Параметры блоков: BlockDataType
Ввод: строка, вектор символов
Значения: "double"единственный, data type expression
Значение по умолчанию: "double"

Выберите этот параметр, чтобы наследовать шаг расчета родительской подсистемы как шаг расчета блока. Выполнение так позволяет вам условно выполнять этот блок в Function-Call Subsystem (Simulink) или Triggered Subsystem (Simulink) блоки. Для примера смотрите Используя диспетчера MPC Блока В Вызове функции и Триггируемых подсистемах.

Примечание

Необходимо выполнить Function-Call Subsystem или блоки Triggered Subsystem на уровне частоты дискретизации контроллера. В противном случае вы видите неожиданные результаты.

Если вы очищаете этот параметр, шаг расчета блока наследован от объекта контроллера.

Чтобы просмотреть шаг расчета блока, в окне модели Simulink, на вкладке Debug, под Information Overlays, выбирают colors или Text. Для получения дополнительной информации, информация о Шаге расчета вида на море (Simulink).

Программируемое использование

Параметры блоков: SampleTimeInherited
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Выберите этот параметр, чтобы добавить входной порт switch в блок.

Программируемое использование

Параметры блоков: switch_inport
Ввод: строка, вектор символов
Значения: "off"on
Значение по умолчанию: "off"

Примеры модели

Вопросы совместимости

развернуть все

Поведение изменяется в R2018b

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Представлено до R2006a
Для просмотра документации необходимо авторизоваться на сайте
