Вертикально вытесните 2D геометрию, чтобы создать 3-D геометрию
h = extrude(g,height)h. Если g DiscreteGeometry объект, затем h указатель на модифицированный DiscreteGeometry геометрический объект g. Если g AnalyticGeometry объект, затем h указатель на новый DiscreteGeometry геометрический объект. В этом случае, исходная геометрия g остается неизменным.
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки поверхности.
pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z 5 модулями.
extrude(g,5)
ans =
DiscreteGeometry with properties:
NumCells: 1
NumFaces: 7
NumEdges: 15
NumVertices: 10
Постройте новую геометрию и отобразите метки поверхности.

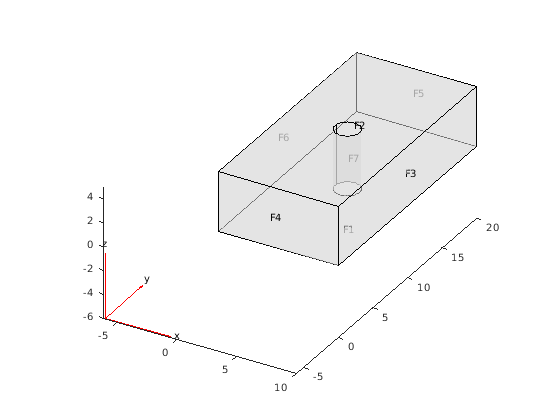

pdegplot(g,'FaceLabels','on','FaceAlpha',0.5)
Создайте сложенную многослойную 3-D геометрию путем вытеснения 2D геометрии вдоль оси z.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl')g =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 1
NumEdges: 5
NumVertices: 5
Постройте геометрию и отобразите метки поверхности.

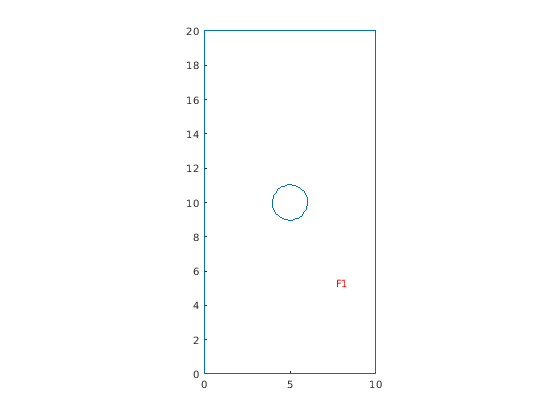

pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию, состоящую из трех блоков с отверстиями, сложенными друг на друге.
extrude(g,[5,10,20])
ans =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 19
NumEdges: 35
NumVertices: 20
Постройте новую геометрию и отобразите метки ячейки.

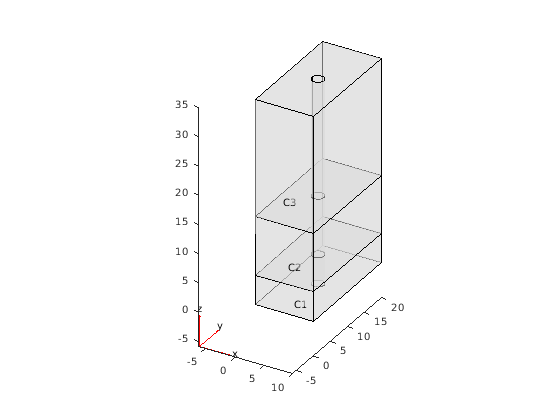

pdegplot(g,'CellLabels','on','FaceAlpha',0.5)
addVertexВытесните 2D геометрию, которой добавил вершины addVertex функция.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки вершины.

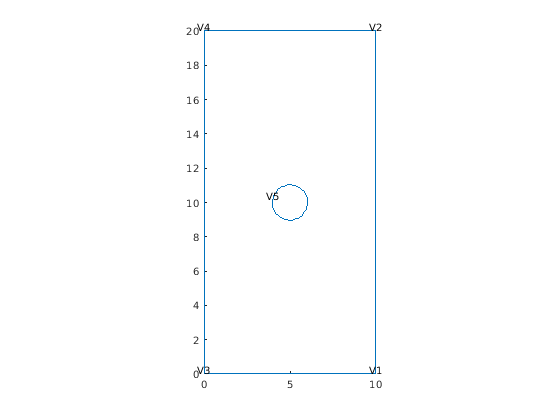

pdegplot(g,'VertexLabels','on')
Добавьте новую вершину на одном из длинных ребер блока.
addVertex(g,'Coordinates',[10 12]);Постройте новую геометрию и отобразите метки вершины.

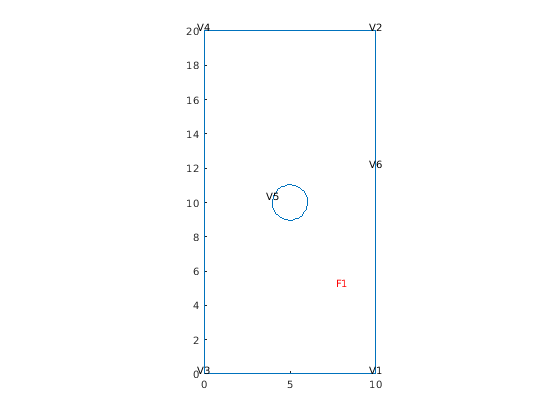

pdegplot(g,'FaceLabels','on','VertexLabels','on')
Создайте 3-D геометрию, состоящую из трех блоков с отверстиями, сложенными друг на друге.
extrude(g,[5,10,20])
ans =
DiscreteGeometry with properties:
NumCells: 3
NumFaces: 19
NumEdges: 35
NumVertices: 24
Постройте новую геометрию и отобразите метки вершины. extrude функция реплицирует добавленную вершину V6 в три новых вершины: V12, V18, и V24. Между этими вершинами нет никаких ребер.

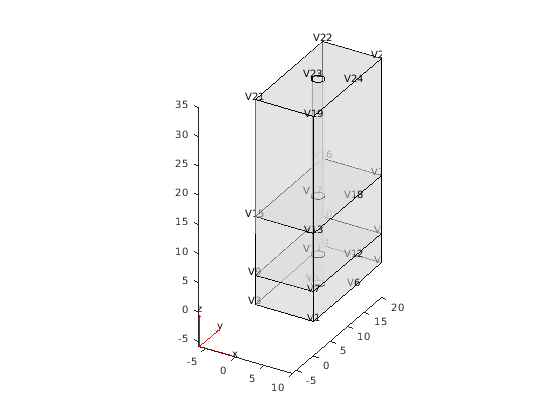

pdegplot(g,'VertexLabels','on','FaceAlpha',0.5)
addFaceВытесните 2D геометрию, которая имеет поверхности, добавленные addFace функция.
Создайте модель PDE.
model = createpde;
Импортируйте геометрию.
g = importGeometry(model,'PlateHolePlanar.stl');Постройте геометрию и отобразите метки ребра и поверхность.
pdegplot(g,'FaceLabels','on','EdgeLabels','on')
Заполните отверстие в центре путем добавления поверхности.
addFace(g,5)
ans =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 2
NumEdges: 5
NumVertices: 5
Постройте модифицированную геометрию.
pdegplot(g,'FaceLabels','on')
Создайте 3-D геометрию путем вытеснения 2D геометрии вдоль оси z 2 модулями.
extrude(g,2)
ans =
DiscreteGeometry with properties:
NumCells: 2
NumFaces: 9
NumEdges: 15
NumVertices: 10
Постройте новую геометрию и отобразите метки ячейки.
pdegplot(g,'CellLabels','on','FaceAlpha',0.5)
extrude изменяет геометрию, но она не изменяет mesh. После изменения геометрии регенерируйте mesh, чтобы гарантировать соответствующую связь mesh с новой геометрией.
Если 2D геометрии добавили новые вершины при помощи addVertex функция, extrude реплицирует новые вершины в каждый новый слой вытесненной 3-D геометрии, но это не соединяет эти вершины ребрами.
Если g AnalyticGeometry объект, и вы хотите заменить его на вытесненную дискретную 3-D геометрию, присвоить выход исходной геометрии, например, g = extrude(g,20).
