Чертите прямоугольник в приложении PDE Modeler
pderect( чертит прямоугольник с угловыми координатами, заданными [xmin xmax ymin ymax])[xmin xmax ymin ymax]. pderect команда открывает приложение PDE Modeler с заданным прямоугольником, чертившим в нем. Если приложение уже открыто, pderect добавляет заданный прямоугольник к окну приложения, не удаляя существующих форм.
pderect обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать прямоугольник. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Workspace путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
pderect( присваивает имя к прямоугольнику. В противном случае, [xmin xmax ymin ymax], label)pderect использует имя по умолчанию, такое как R1r2 , и так далее. Для квадратов, pderect использует имена по умолчанию SQ1, SQ2, и так далее.
Откройте окно приложения PDE Modeler, содержащее прямоугольник с углами в (-1,-0.5), (-1,0.5), (1,0.5), и (1,-0.5).
pderect([-1 1 -0.5 0.5])

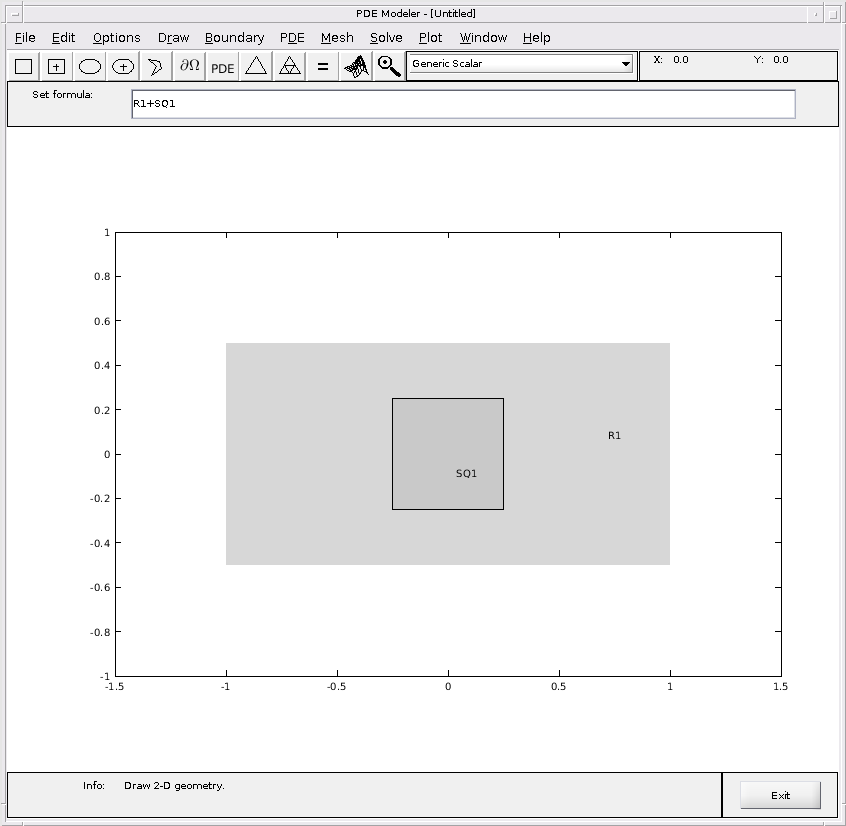

Вызовите pderect управляйте снова, чтобы чертить квадрат с углами в (-0.25,-0.25), (-0.25,0.25), (0.25,0.25), и (0.25,-0.25). pderect команда добавляет квадрат в окно приложения, не удаляя прямоугольник.
pderect([-0.25 0.25 -0.25 0.25])

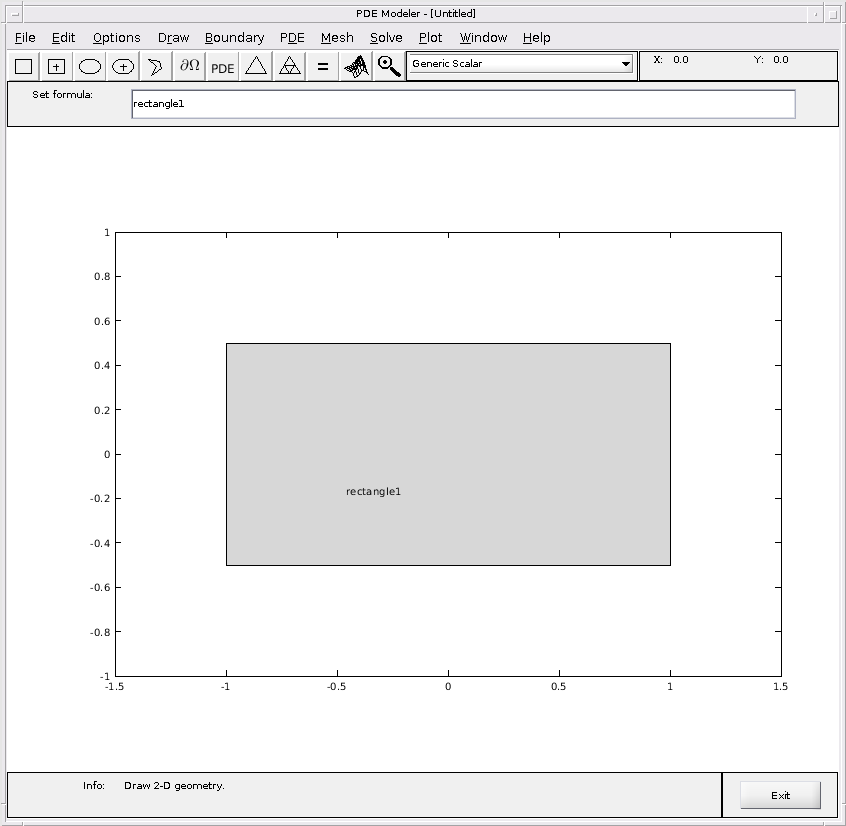

Откройте окно приложения PDE Modeler и чертите прямоугольник с углами в (-1,-0.5), (-1,0.5), (1,0.5), и (1,-0.5). Присвойте имя rectangle1 к этому прямоугольнику.
pderect([-1 1 -0.5 0.5],'rectangle1')
pderect открывает приложение PDE Modeler и чертит прямоугольник. Если, вместо этого, вы хотите чертить прямоугольники в фигуре MATLAB, используйте rectangle функция, например, rectangle('Position',[1,2,5,6]).
PDE Modeler | pdecirc | pdeellip | pdepoly
