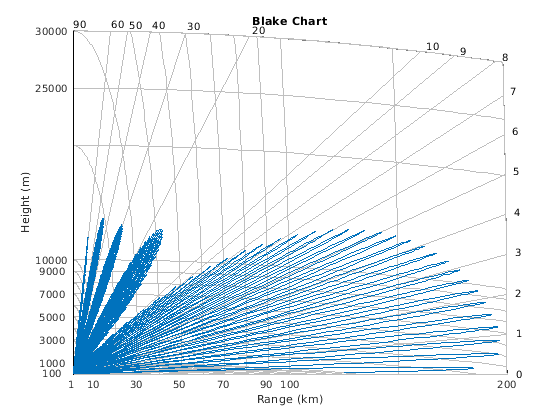

Создайте антенную решетку с пользовательской диаграммой направленности антенн и затем как анализировать диаграмму направленности массива. Такой шаблон может быть получен или из измерений или из симуляций.

Используйте Phased Array System Toolbox™, чтобы решить некоторые задачи синтеза массивов.

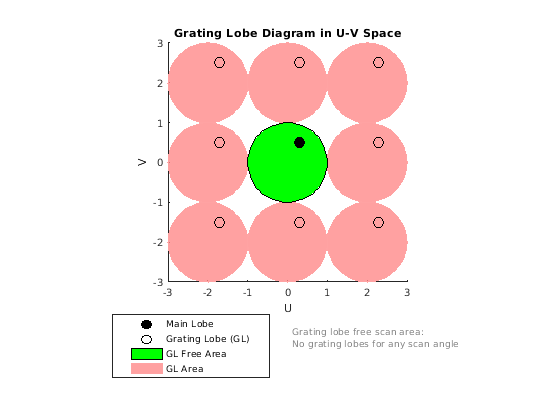

Постройте скрипучую схему лепестка для 11 9 универсальными формами элемента прямоугольный массив, имеющий элемент, располагающий с интервалами равный половине длины волны.

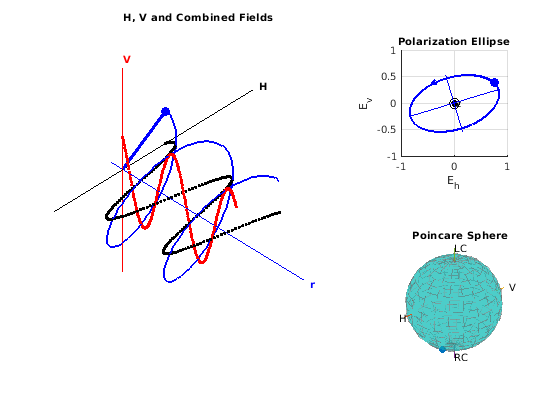

Вводит фундаментальное понятие поляризации. Это показывает, как анализировать поляризованное поле и смоделировать передачу сигнала между поляризованными антеннами и целями с помощью Phased Array System Toolbox™.

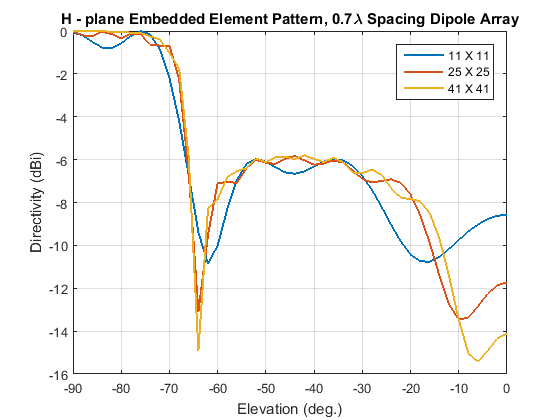

Принцип умножения шаблона утверждает, что диаграмма направленности массива может быть рассмотрена как умножение шаблона элемента и фактора массивов. Однако, когда антенна развертывается в массив, его диаграмма направленности изменяется его соседними элементами. Этот эффект часто упоминается как взаимная связь. Таким образом, чтобы улучшить точность анализа, нужно использовать шаблон элемента со взаимным эффектом связи в умножении шаблона вместо изолированного элемента (элемент, расположенный на пробеле отдельно) шаблон.

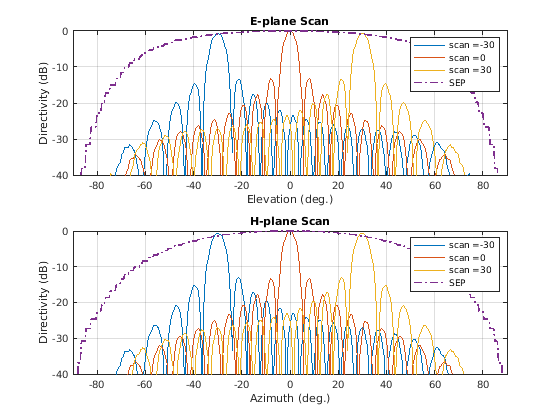

Использование бесконечный анализ массивов, чтобы смоделировать большие конечные массивы. Бесконечный анализ массивов элементарной ячейки показывает поведение импеданса скана на особой частоте. Эта информация используется со знанием изолированного шаблона элемента и импеданса, чтобы вычислить шаблон элемента скана. Большой конечный массив затем моделируется с помощью предположения, что каждый элемент в массиве обладает тем же шаблоном элемента скана.

Амплитуда модели, фаза, положение и возмущения шаблона, а также отказы элемента в сенсорной матрице.

Смоделируйте 77 ГГц 2x4 антенная решетка для радарных приложений Модулируемой частотой Непрерывной Волны (FMCW). Присутствие антенн и антенных решеток в и вокруг транспортных средств стало банальностью с введением беспроводного обнаружения столкновений, предотвращения столкновения и систем предупреждения о сходе с полосы. Эти два диапазона частот, рассмотренные для таких систем, сосредоточены приблизительно 24 ГГц и 77 ГГц, соответственно. В этом примере мы исследуем микрополосковую антенну закрашенной фигуры как теплоотвод фазированной решетки. Диэлектрическая подложка является воздухом.

Модель и визуализирует множество конфигураций антенной решетки с Phased Array System Toolbox™. Эти конфигурации могут также использоваться, чтобы смоделировать другой вид массивов, таких гидрофонных массивов и массивов микрофона. Можно просмотреть код для каждого графика и использовать его в собственном проекте.

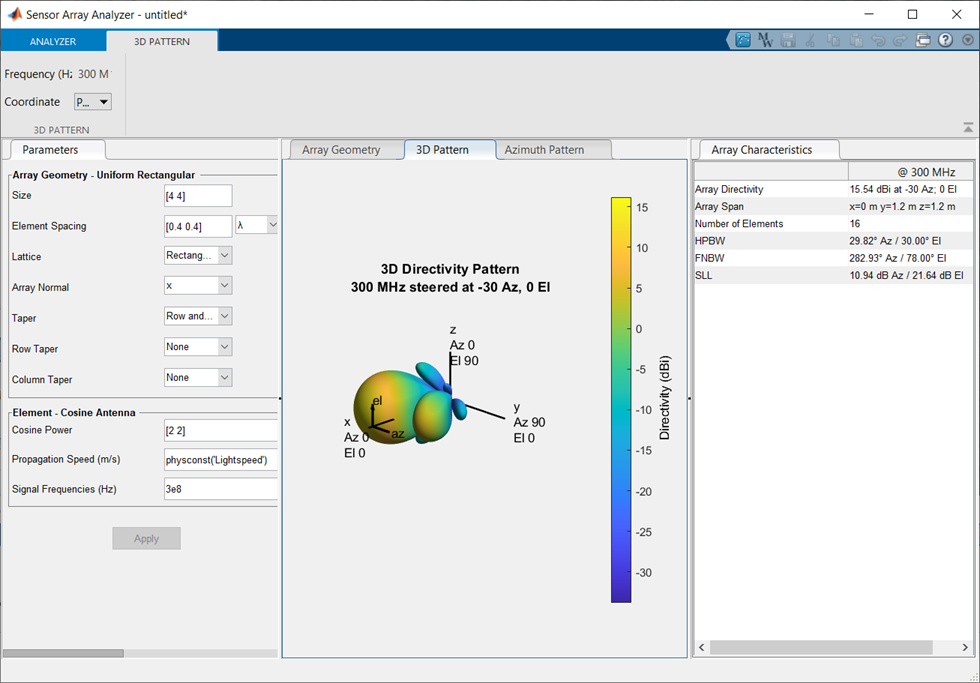

Приложение Sensor Array Analyzer позволяет вам исследовать важные свойства фазированной решетки, такие как ответ и геометрия.

Подрешетки модели, обычно используемые в современных системах фазированной решетки, с помощью Phased Array System Toolbox™ и, выполняют исследования.

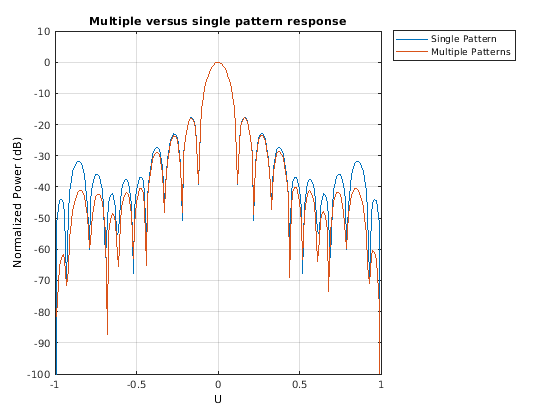

Примените сужение и модель, утончающуюся на различных конфигурациях массивов. Это также демонстрирует, как создать массивы с различными шаблонами элемента.

Используйте экспериментальную калибровку, чтобы улучшать производительность антенной решетки в присутствии неизвестных возмущений.

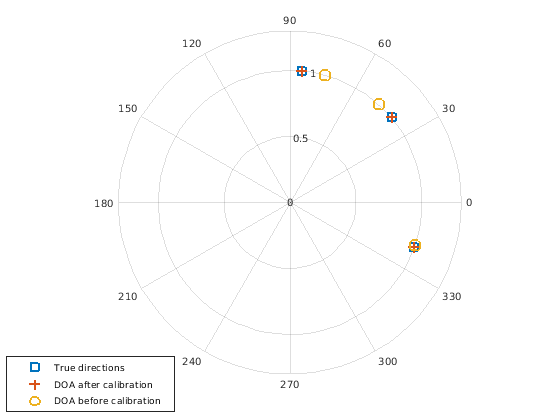

Сам калибровочная процедура на основе ограниченного процесса оптимизации. Источники возможности используются, чтобы одновременно оценить неопределенность формы массивов и исходные направления.
