rho = polloss(fv_tr,fv_rcv) возвращает потерю, в децибелах, из-за несоответствия между поляризацией переданного поля, fv_tr, и поляризация антенны получения, fv_rcv. Полевой вектор находится в плоскости, ортогональной к направлению распространения с передатчика на приемник. Переданное поле представлено как 2 1 вектор-столбец [Eh;Ev]. В этом векторе, Eh и Ev горизонталь поля и вертикальные линейные компоненты поляризации относительно системы локальной координаты передатчика. Поляризация антенны получения задана 2 1 вектор-столбец, fv_rcv. Можно также задать эту поляризацию в форме [Eh;Ev] относительно системы локальной координаты антенны получения. В этом синтаксисе обе оси локальной координаты выравниваются с глобальной системой координат.

rho = polloss(fv_tr,fv_rcv,pos_rcv) задает, кроме того, положение приемника. Приемник задан как вектор-столбец 3 на 1, [x;y;z], относительно глобальной системы координат (модули положения исчисляются в метрах). Этот синтаксис может использовать любой из входных параметров в предыдущем синтаксисе.

rho = polloss(fv_tr,fv_rcv,pos_rcv,axes_rcv) задает, кроме того, ортонормированные оси, axes_rcv. Эти оси задают систему локальной координаты приемника как 3х3 матрицу. Первый столбец дает x - ось локальной системы относительно глобальной системы координат. Вторые и третьи столбцы дают y и оси z, соответственно. Этот синтаксис может использовать любой из входных параметров в предыдущих синтаксисах.

rho = polloss(fv_tr,fv_rcv,pos_rcv,axes_rcv,pos_tr) задает, кроме того, положение передатчика как вектор-столбец 3 на 1, [x;y;z], относительно глобальной системы координат (модули положения исчисляются в метрах). Этот синтаксис может использовать любой из входных параметров в предыдущих синтаксисах.

rho = polloss(fv_tr,fv_rcv,pos_rcv,axes_rcv,pos_tr,axes_tr) задает, кроме того, ортонормированные оси, axes_tr. Эти оси задают систему локальной координаты передатчика как 3х3 матрицу. Первый столбец дает x - ось локальной системы относительно глобальной системы координат. Вторые и третьи столбцы дают y и оси z, соответственно. Этот синтаксис может использовать любой из входных параметров в предыдущих синтаксисах.

Примеры

Не сочетайтесь между поляризованным полем на 45 ° и горизонтально поляризованным приемником

Начните с поляризованного переданного поля на 45 ° и приемника, который горизонтально поляризован. По умолчанию передатчик и приемник локальные оси совпадают с глобальной системой координат. Вычислите потерю поляризации в дБ.

fv_tr = [1;1];
fv_rcv = [1;0];
rho = polloss(fv_tr,fv_rcv)

rho = 3.0103

Потеря составляет 3 дБ как ожидалось, потому что только половина степени поля соответствует к получить поляризации антенны.

Потеря поляризации, незатронутая положением приемника

Начните с идентичной поляризации передатчика и приемника. Поместите приемник в положении 100 метров вдоль оси Y. Передатчик в начале координат (его положение по умолчанию), и обе оси локальной координаты совпадают с глобальной системой координат (по умолчанию). Во-первых, вычислите потерю поляризации. Затем переместите приемник 100 метров вдоль the_x_-оси и вычислите потерю поляризации снова.

fv_tr = [1;0];
fv_rcv = [1;0];
pos_rcv = [0;100;0];
rho(1) = polloss(fv_tr,fv_rcv,pos_rcv);
pos_rcv = [100;100;0];
rho(2) = polloss(fv_tr,fv_rcv,pos_rcv)

rho = 1×2

     0     0

Никакая потеря поляризации не происходит ни в одном положении. Векторы сферического базиса из каждой антенны параллельны другой антенне, и векторы поляризации являются тем же самым.

Потеря из-за поворота осей приемника

Начните с идентичной поляризации передатчика и приемника. Поместите приемник в положение 100 метров вдоль оси Y. Передатчик в начале координат (значение по умолчанию), и обе оси локальной координаты совпадают с глобальной системой координат (значение по умолчанию). Вычислите потерю, и затем вращайте приемник 30 ° вокруг оси Y. Это вращение изменяет азимут и вертикальное изменение передатчика относительно приемника и, поэтому, направление поляризации.

fv_tr = [1;0];
fv_rcv = [1;0];
pos_rcv = [0;100;0];
ax_rcv = azelaxes(0,0);
rho(1) = polloss(fv_tr,fv_rcv,pos_rcv,ax_rcv);
ax_rcv = roty(30)*ax_rcv;
rho(2) = polloss(fv_tr,fv_rcv,pos_rcv,ax_rcv)

rho = 1×2

         0    1.2494

Вектор поляризации приемника остается неизменным. Однако вращение системы локальной координаты изменяет направление поля поляризации антенны получения относительно глобальных координат. Это изменение приводит к потере на 1,2 дБ.

Потеря поляризации, незатронутая положением передатчика

Начните с идентичной поляризации передатчика и приемника. Поместите приемник в положение 100 метров вдоль the_y_-оси. Передатчик в начале координат (значение по умолчанию), и обе оси локальной координаты совпадают с глобальной системой координат (значение по умолчанию). Во-первых, вычислите потерю поляризации. Затем переместите передатчик 100 метров вдоль оси X и 100 метров вдоль оси Y, и вычислите потерю поляризации снова.

fv_tr = [1;0];
fv_rcv = [1;0];
pos_rcv = [0;100;0];
ax_rcv = azelaxes(0,0);
pos_tr = [0;0;0];
rho(1) = polloss(fv_tr,fv_rcv,pos_rcv,ax_rcv,pos_tr);
pos_tr = [100;100;0];
rho(2) = polloss(fv_tr,fv_rcv,pos_rcv,ax_rcv,pos_tr)

rho = 1×2

     0     0

Нет никакой потери поляризации ни в одном положении, потому что векторы сферического базиса из каждой антенны параллельны своим дубликатам, и векторы поляризации являются тем же самым.

Постройте потерю поляризации, в то время как получение антенны вращается

При определении идентичной поляризации передатчика и приемника постройте потерю, когда локальные оси антенны получения вращаются вокруг $x$ ось.

fv_tr = [1;0];
fv_rcv = [1;0];

Положение передающей антенны в начале координат, и его локальные оси выравниваются с глобальной системой координат. Положение антенны получения составляет 100 метров вдоль глобальной переменной $x$ ось. Однако его локальная переменная $x$ - ось указывает на передающую антенну.

pos_tr = [0;0;0];
axes_tr = azelaxes(0,0);
pos_rcv = [100;0;0];
axes_rcv0 = rotz(180)*azelaxes(0,0);

Вращайте антенну получения вокруг ее локальной переменной $x$ - ось с шагом с одной степенью. Вычислите потерю для каждого угла.

angles = [0:1:359];
n = size(angles,2);
rho = zeros(1,n); % Initialize space
for k = 1:n
    axes_rcv = rotx(angles(k))*axes_rcv0;
    rho(k) = polloss(fv_tr,fv_rcv,pos_tr,axes_tr,...
        pos_rcv,axes_rcv);
end

Постройте потерю поляризации.

hp = plot(angles,rho);
hax = hp.Parent;
hax.XLim = [0,360];
xticks = (0:(n-1))*45;
hax.XTick = xticks;
grid;
title('Polarization loss versus receiving antenna rotation')
xlabel('Rotation angle (degrees)');
ylabel('Loss (dB)');

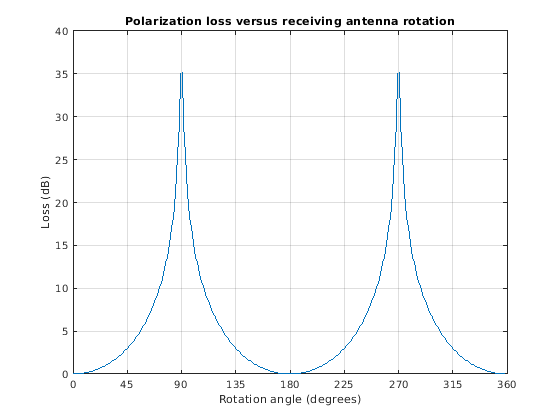

График угловой потери показывает, аннулирует (Inf дБ) в 90 градусах и 270 градусах, где поляризация является ортогональной.

Входные параметры

`fv_tr` — Переданный полевой вектор в линейном представлении компонента
2 1 вектор-столбец с комплексным знаком

Переданный полевой вектор в линейном представлении компонента, заданном как 2 1, вектор-столбец с комплексным знаком [Eh;Ev]. В этом векторе, Eh и Ev горизонталь поля и вертикальные линейные компоненты.

Пример 1;

Типы данных: double
Поддержка комплексного числа: Да

`fv_rcv` — Вектор поляризации приемника в линейном представлении компонента
2 1 вектор-столбец с комплексным знаком

Вектор поляризации приемника в линейном представлении компонента, заданном как 2 1, вектор-столбец с комплексным знаком [Eh;Ev]. В этом векторе, Eh и Ev горизонталь вектора поляризации и вертикальные линейные компоненты.

Пример: [0; 1]

Типы данных: double
Поддержка комплексного числа: Да

`pos_rcv` — Получение положения антенны
[0; 0; 0] (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

Получение положения антенны, заданного как вектор-столбец с действительным знаком, 3 на 1. Компоненты pos_rcv заданы в глобальной системе координат как [x;y;z].

Пример: [1000; 0; 0]

Типы данных: double

`axes_rcv` — Получение осей локальной координаты антенны
3х3 единичная матрица (значение по умолчанию) | 3х3 матрица с действительным знаком

Получение осей локальной координаты антенны, заданных как 3х3, матрица с действительным знаком. Каждый столбец является единичным вектором, задающим ортонормированный x системы локальной координаты, y и оси z, соответственно, относительно глобальной системы координат. Каждый столбец написан в [x;y;z] форма. Если axes_rcv задан как единичная матрица, система локальной координаты выравнивается с глобальной системой координат.

Пример: [1, 0, 0; 0, 1, 0; 0, 0, 1]

Типы данных: double

`pos_tr` — Положение передатчика
[0; 0; 0] (значение по умолчанию) | вектор-столбец с действительным знаком 3 на 1

Положение передатчика, заданное как вектор-столбец с действительным знаком, 3 на 1. Компоненты pos_tr заданы в глобальной системе координат как [x;y;z].

Пример: [0; 0; 0]

Типы данных: double

`axes_tr` — Оси локальной координаты передающей антенны
3х3 единичная матрица (значение по умолчанию) | 3х3 матрица с действительным знаком

Оси локальной координаты передающей антенны, заданные как 3х3, матрица с действительным знаком. Каждый столбец является единичным вектором, задающим ортонормированный x системы локальной координаты, y и оси z, соответственно, относительно глобальной системы координат. Каждый столбец написан в [x;y;z] форма. Если axes_tr единичная матрица, система локальной координаты выравнивается с глобальной системой координат.

Пример: [1, 0, 0; 0, 1, 0; 0, 0, 1]

Типы данных: double

Выходные аргументы

`rho` — Потеря поляризации
скаляр

Потеря поляризации, возвращенная как скаляр в модулях децибела. Потеря поляризации является проекцией нормированного переданного полевого вектора в нормированный вектор поляризации антенны получения. Его значение находится между нулем и единицей. Когда преобразовано в дБ, (и знак, измененный, чтобы показать потерю как положительную), ее значение находится между 0 и -Inf.
