ncfsyn

Цикл, формирующий проект с помощью метода Перчаточника-McFarlane

свернуть все на странице

Синтаксис

[K,CL,gamma,info] = ncfsyn(G)
[K,CL,gamma,info] = ncfsyn(G,W1)
[K,CL,gamma,info] = ncfsyn(G,W1,W2)

Описание

ncfsyn реализует метод для разработки контроллеров, который использует комбинацию формирования цикла и устойчивой стабилизации, как предложено в [1]-[2]. Функция вычисляет Перчаточника-McFarlane, H ∞ нормировал взаимно-простой факторный формирующий цикл контроллер K для объекта G с весами предварительного компенсатора и посткомпенсатора W 1 и W 2. Функция принимает настройку положительной обратной связи следующего рисунка.

Чтобы задать отрицательную обратную связь, замените G –G. Контроллер Ks стабилизирует семейство систем, данное мячом неопределенности в нормированных взаимно-простых факторах имеющего форму объекта Gs = W 2GW1. Итоговый контроллер K, возвращенный ncfsyn получен как K = W 1KsW2.

[K,CL,gamma,info] = ncfsyn(G) вычисляет Перчаточника-McFarlane, H ∞ нормировал взаимно-простой факторный формирующий цикл контроллер K для объекта G, с W 1 = W 2 = I. CL система с обратной связью от воздействий w 1 и w 2 к выходным параметрам z 1 и z 2. Функция также возвращает H ∞ эффективность gamma, и структура, содержащая дополнительную информацию о результате.

пример

[K,CL,gamma,info] = ncfsyn(G,W1) вычисляет контроллер, использующий вес перед компенсатором, который вы задаете в W1, с W 2 = I.

[K,CL,gamma,info] = ncfsyn(G,W1,W2) вычисляет контроллер, использующий заданный вес перед компенсатором W1 и вес посткомпенсатора W2.

Примеры

свернуть все

Скрипт Open Live Script

Используйте ncfsyn спроектировать контроллер для следующего объекта.

G = tf([1 5],[1 2 10]);

Используйте функции взвешивания, которые дают к имеющему форму объекту W1*G*W2 с высоким усилением для затухания воздействия ниже 0,1 рад/с и низким усилением для хорошей устойчивой устойчивости выше приблизительно 5 рад/с. Для этого G, один только вес перед компенсатором достаточен.

W1 = tf(1,[1 0]);

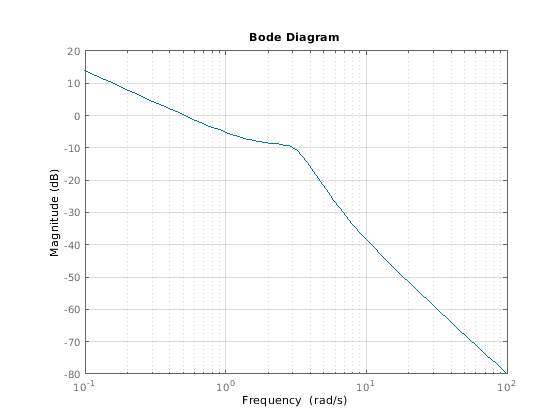

bodemag(W1*G)
grid

Вычислите контроллер.

[K,CL,gamma,info] = ncfsyn(G,W1);

Оптимальная стоимость gamma связан с нормированным взаимно-простым запасом устойчивости системы 1/gamma = ncfmargin(Gs,-Ks). (Знак "минус" необходим потому что ncfmargin принимает цикл отрицательной обратной связи, в то время как ncfsyn вычисляет контроллер положительной обратной связи.)

b = ncfmargin(info.Gs,-info.Ks);
[gamma 1/b]
ans = 1×2

    1.4508    1.4508

Сравните достигнутые и целевые формы цикла.

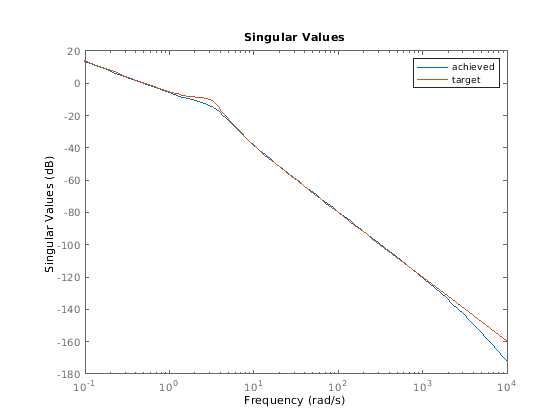

sigma(G*K,G*W1)
legend('achieved','target')

Входные параметры

свернуть все

Объект в виде модели динамической системы, такой как пространство состояний (ss) модель. Если G обобщенная модель в пространстве состояний с неопределенными или настраиваемыми блоками системы управления, затем ncfsyn использует номинальную стоимость или текущее значение тех элементов. G должен иметь то же количество вводов и выводов.

Вес перед компенсатором в виде:

  • Единичная матрица eye(N), где N количество вводов или выводов в G.

  • Модель LTI минимальной фазы SISO. В этом случае, ncfsyn использует тот же вес для каждого канала цикла.

  • Модель LTI минимальной фазы MIMO тех же размерностей ввода-вывода как G.

Выберите веса предварительного компенсатора и посткомпенсатора W 1 и W 2 таким образом, что усиление имеющего форму объекта Gs = W 2GW1 достаточно высок на частотах, где хорошее затухание воздействия требуется, и достаточно низко на частотах, где хорошая устойчивая устойчивость требуется.

Вес посткомпенсатора в виде единичной матрицы eye(N) или модель SISO или MIMO LTI. Факторы для определения W2 совпадают с теми для W1.

Выходные аргументы

свернуть все

H ∞-optimal формирующий цикл контроллер, возвращенный как пространство состояний (ss) модель с теми же размерностями ввода-вывода как G. Оптимальный контроллер K = W 1KsW2. См. Алгоритмы.

Оптимальная система с обратной связью от воздействий w 1 и w 2 к выходным параметрам z 1 и z 2, возвращенный как модель в пространстве состояний. Системой с обратной связью дают:

[IK](I−GK)−1[I, G].

H ∞ эффективность достиг с контроллером K, возвращенный как значение положительной скалярной величины, больше, чем 1. H ∞ эффективность является hinfnorm(CL). Оптимальный контроллер Ks таков, что график сингулярного значения имеющего форму цикла Ls = W 2GW1Ks оптимально совпадает с целевым циклом, формирует Gs к в факторе gamma. Однако по числовым причинам, ncfsyn обычно возвращает контроллер с немного большим H ∞ эффективность, чем оптимальный. Для оптимальной достижимой эффективности смотрите info выходной аргумент.

gamma связан с нормированным взаимно-простым запасом устойчивости системы gamma = 1/ncfmargin(Gs,-Ks). Таким образом, gamma дает хорошую индикацию относительно робастности устойчивости к широкому классу неструктурированных изменений объекта, со значениями в области значений 1 <gamma <3 соответствия удовлетворительным запасам устойчивости для большинства типичных проектов системы управления.

Дополнительная информация о синтезе контроллера, возвращенном как структура, содержащая следующие поля.

  • gopt — Оптимальная эффективность, достижимая H ∞ синтез для имеющего форму объекта. По числовым причинам, ncfsyn обычно возвращает контроллер с немного большим H ∞ эффективность, которая возвращена в gamma.

  • emax — nugap метрика робастности, emax = 1/gopt (см. gapmetric)

  • Gs — Имеющий форму объект Gs = W 2GW1

  • Ks — Оптимальный контроллер для имеющего форму объекта Gs. Итоговым контроллером является K = W 1KsW2. См. Алгоритмы для деталей.

Советы

  • В то время как ncfmargin принимает цикл отрицательной обратной связи, ncfsyn команда проектирует контроллер для цикла положительной обратной связи. Поэтому вычислить поле с помощью контроллера, спроектированного с ncfsyn, используйте [marg,freq] = ncfmargin(G,K,+1).

Алгоритмы

Возвращенный K контроллера = W 1KsW2, где Ks является оптимальный H ∞ контроллер, который минимизирует H ∞ стоимость

γ(Ks)=‖[IKs](I−GsKs)−1[I,Gs]‖∞=‖[IGs](I−KsGs)−1[I,Ks]‖∞.

Оптимальная эффективность является минимальной стоимостью

γ:=minKsγ(Ks).

Предположим, что Gs =NM–1, где N (jω) *N (jω) + M (jω) *M (jω) = I, является нормированной взаимно-простой факторизацией (NCF) взвешенной модели объекта управления Gs. Затем теория гарантирует, что система управления остается надежно устойчивой для любого возмущения G˜s к Gs формы

G˜s=(N+Δ1)(M+Δ2)−1

где Δ1, Δ2 являются устойчивым парным удовлетворением

‖[Δ1Δ2]‖∞<MARG:=1γ.

Цель -нормы H с обратной связью имеет стандартную интерпретацию усиления сигнала. Наконец можно показать, что контроллер, Ks, существенно не влияет на форму цикла в частотах, где усиление W 2GW1 или высоко или низко и гарантирует удовлетворительные запасы устойчивости в области частоты перекрестного соединения усиления. В настройке регулятора итоговый контроллер, который будет реализован, является K =W1KsW2.

Смотрите Макфарлэйна и Перчаточника [1] – [2] для деталей.

Вопросы совместимости

развернуть все

Не рекомендуемый запуск в R2020b

Ссылки

[1] Макфарлэйн, округ Колумбия и K. Перчаточник, Устойчивое Проектирование контроллера с помощью Нормализованных Взаимно-простых Факторных Описаний Объекта, Springer Verlag, Примечаний Лекции в Управлении и Информатике, издании 138, 1989.

[2] Макфарлэйн, округ Колумбия и K. Перчаточник, “Цикл, Формирующий Методику проектирования с помощью Синтеза”, Транзакции IEEE на Автоматическом управлении, издании 37, № 6, стр 759 - 769, июнь 1992.

[3] Vinnicombe, G., “Измеряя Робастность Систем с обратной связью”, диссертация доктора философии, Отдел Разработки, Кембриджский университет, 1993.

[4] Чжоу, K., и Дж.К. Дойл, основы устойчивого управления. Нью-Йорк: Prentice Hall, 1998.
