Постройте сигналы из командной строки

Можно построить сигналы в приложении Signal Analyzer путем вызова приложения в командной строке.

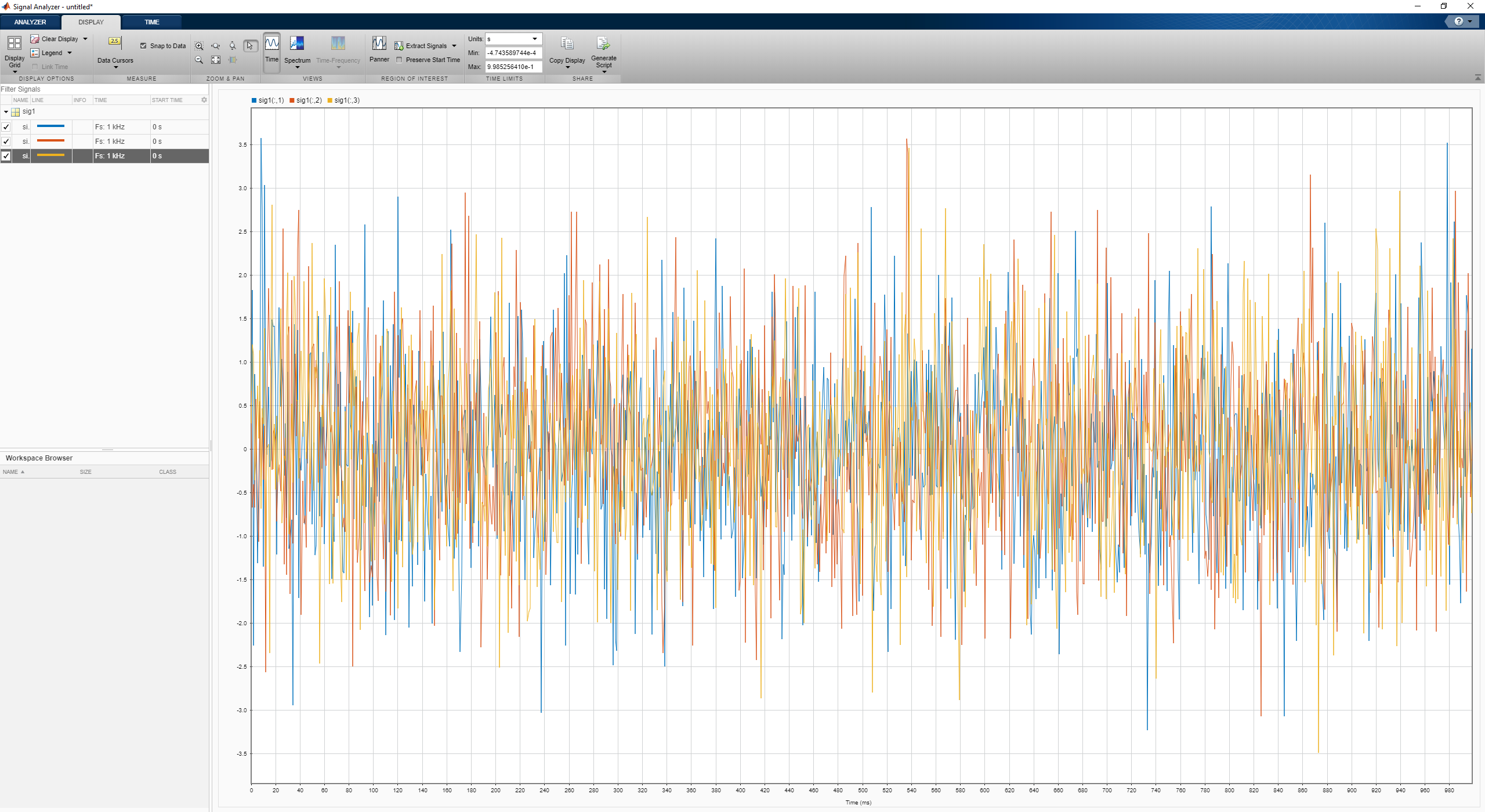

Создайте случайный сигнал с тремя каналами, произведенный в течение 1 секунды на уровне 1 кГц. Постройте сигнал в Signal Analyzer.

signalAnalyzer(randn(1000,3),'SampleRate',1e3)

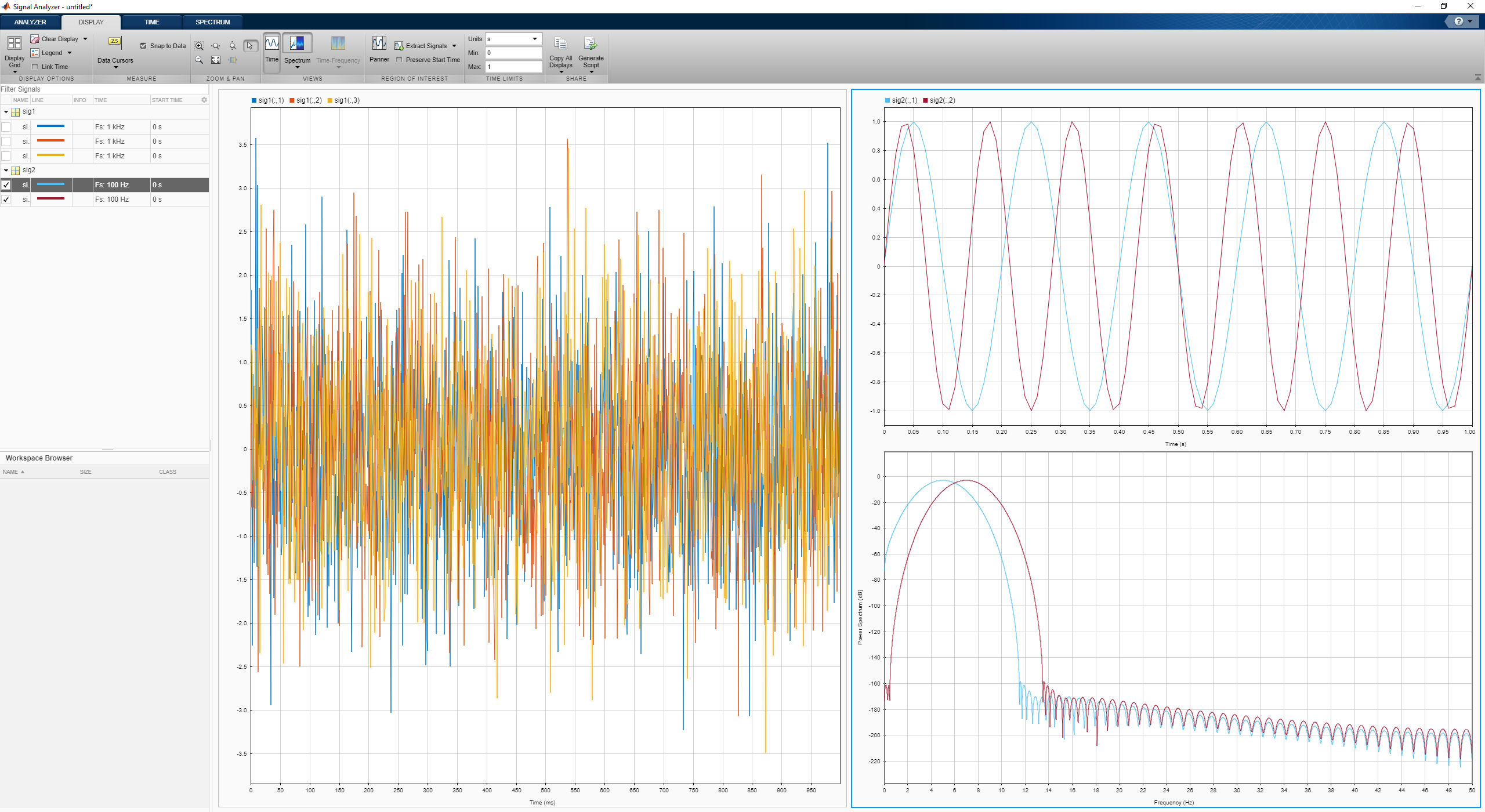

Используйте Сетку Отображения на вкладке Display, чтобы открыть пустое отображение. Выберите новое отображение и нажмите Spectrum. Создайте двухканальный синусоидальный сигнал, произведенный в течение 1 секунды на уровне 100 Гц. Синусоиды имеют частоты 5 Гц и 7 Гц. Постройте сигнал в новом отображении.

signalAnalyzer(sin(2*pi*[5 7].*(0:100)'/100),'SampleRate',100)

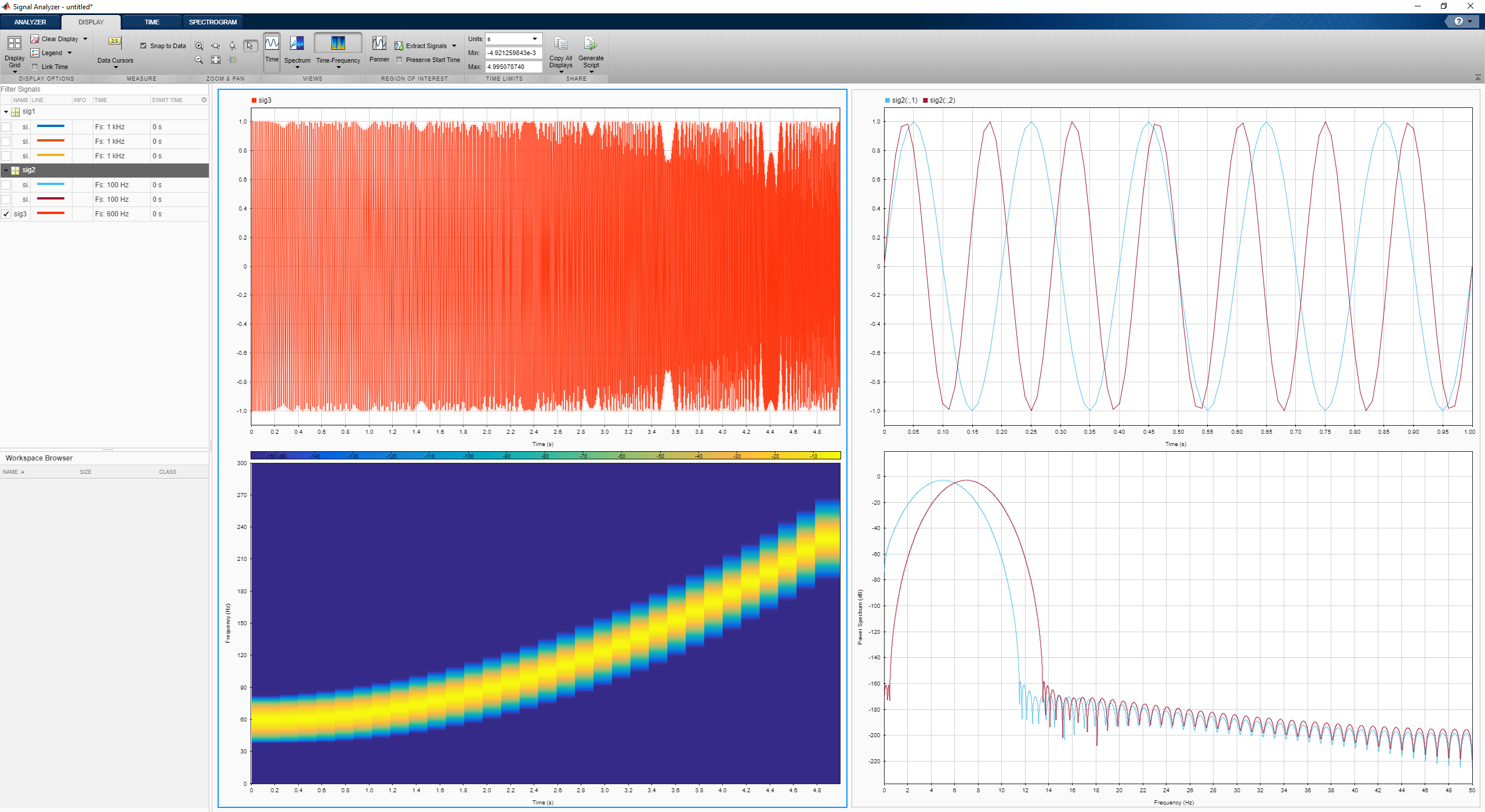

Выберите отображение с тремя случайными сигналами. Удалите случайные сигналы из отображения путем снимания флажков рядом с их именами. Нажмите Time-Frequency. Создайте квадратичный щебет, произведенный в течение 5 секунд на уровне 600 Гц. Щебет имеет начальную частоту 60 Гц, которая увеличивается до 240 Гц к концу измерения. Постройте щебет.

signalAnalyzer(chirp(0:1/600:5,60,5,240,'quadratic'),'SampleRate',600)
