Получите список аналитических точек для slLinearizer или slTuner интерфейс
pt_names = getPoints(s)s, который может быть любой slLinearizer взаимодействуйте через интерфейс или slTuner интерфейс. Используйте аналитические имена точки, чтобы извлечь передаточные функции с помощью команд такой как getIOTransfer и задавать настраивающиеся цели для slTuner интерфейс.

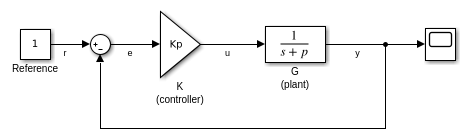

Открытая модель Simulink.
mdl = 'ex_scd_simple_fdbk';
open_system(mdl)
Создайте slLinearizer взаимодействуйте через интерфейс к модели и добавьте, что некоторый анализ указывает на интерфейс.
sllin = slLinearizer(mdl,{'r','e','u','y'});
Получите имена всех аналитических точек, сопоставленных с sllin.
pt_names = getPoints(sllin)
pt_names =
4x1 cell array
{'ex_scd_simple_fdbk/Reference/1[r]' }
{'ex_scd_simple_fdbk/Sum/1[e]' }
{'ex_scd_simple_fdbk/K (controller)/1[u]'}
{'ex_scd_simple_fdbk/G (plant)/1[y]' }
addPoint | getIOTransfer | removePoint | slLinearizer | slTuner
