plot

Постройте представления набора представления и связи

свернуть все на странице

Синтаксис

plot(vSet)
h = plot(vSet)
plot(vSet,Name,Value)

Описание

plot(vSet) строит представления и связи в наборе представления, vSet.

h = plot(vSet) возвращает график графика, h

plot(vSet,Name,Value) задает опции с помощью одного или нескольких аргументов пары "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

Создайте пустой набор представления изображения.

vSet = imageviewset;

Задайте три относительных положения.

relPoses = repelem(rigid3d,3,1);
relPoses(1).Translation = [3 0 0];
relPoses(2).Translation = [5 0 0];
relPoses(3).Translation = [2 0 0];

Вычислите и добавьте абсолютные положения.

absPoses = repelem(rigid3d,4,1);
absPoses(2).T = relPoses(1).T*absPoses(1).T;
absPoses(3).T = relPoses(2).T*absPoses(2).T;
absPoses(4).T = relPoses(3).T*absPoses(3).T;

Добавьте четыре представления в набор представления изображения.

vSet = addView(vSet,1,absPoses(1));
vSet = addView(vSet,2,absPoses(2));
vSet = addView(vSet,3,absPoses(3));
vSet = addView(vSet,4,absPoses(4));

Добавьте связи между добавленными представлениями.

vSet = addConnection(vSet,1,2,relPoses(1));
vSet = addConnection(vSet,2,3,relPoses(2));
vSet = addConnection(vSet,3,4,relPoses(3));

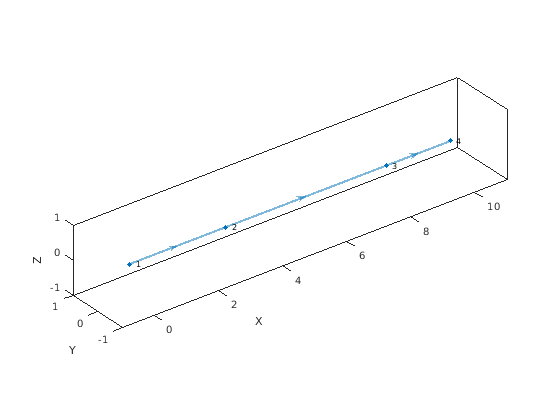

Постройте набор представления с представлением identifers.

plot(vSet,'ShowViewIds','on')

Входные параметры

свернуть все

Представление облака точек установлено в виде pcviewset объект.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'ShowViewIds',off

Оси, на которых можно построить набор представления в виде разделенной запятой пары, состоящей из 'Parent'и Axes объект. Создать Axes объект, используйте axes функция.

Отображение идентификаторов представления в виде разделенной запятой пары, состоящей из 'ShowViewIds' и 'on' или 'off'.

Выходные аргументы

свернуть все

График графика, возвращенный как a GraphPlot объект. Можно использовать GraphPlot возразите функциям и свойствам смотреть и настроить построенную диаграмму.

Смотрите также

Функции

Объекты

Введенный в R2020a
