OFDM Demodulator

Демодулируйте временной интервал выборки OFDM и возвратите поднесущие для пользовательских протоколов связи

Библиотека:
Wireless HDL Toolbox / Модуляция

Описание

Блок OFDM Demodulator демодулирует выборки ортогонального мультиплексирования деления частоты (OFDM) временного интервала и выходные поднесущие на основе параметров OFDM. Блок поддерживает 5G, LTE [1], беспроводная локальная сеть (WLAN 802.11a/b/g/n/ac) [2], WiMAX (802,16 м и e), цифровое видео широковещательно передается (DVB) и стандарты цифрового аудио широковещательно передается (DAB).

Блок принимает входные данные наряду с допустимым управляющим сигналом и этими параметрами OFDM: длина БПФ, длина CP и количество правых и левых защитных поднесущих. Блок выходные параметры демодулировал данные наряду с допустимыми и готовыми сигналами средств управления. Блок включает готовый выходной порт только, когда эти параметры OFDM предоставляются блоку через входные порты. Блок производит соответствующие параметры OFDM только, когда портом ready является 1 (высоко) и первым портом valid каждого символа OFDM является 1 (высоко).

Блок поддерживает скалярные и векторные входные параметры. Можно использовать векторный вход, чтобы увеличить пропускную способность и достигнуть пропускной способности выборки giga в секунду (GSPS). Блок обеспечивает интерфейс и архитектуру, подходящую для аппаратного развертывания и генерации HDL-кода.

Порты

Входной параметр

развернуть все

`data` — Входные данные
скаляр | вектор-столбец

Входные данные в виде скаляра или вектор-столбца действительных или комплексных чисел. Размер вектора должен быть степенью 2 в диапазоне от 1 до 64, и меньше чем или равный длине БПФ.

double и single типы данных поддерживаются для симуляции, но не для генерации HDL-кода.

Типы данных: single | double | int8 | int16 | int32 | signed fixed point
Поддержка комплексного числа: Да

`valid` — Указывает на допустимые входные данные
скаляр

Указывает на допустимые входные данные в виде скаляра.

Этот порт является управляющим сигналом, который указывает, когда выборка от входного порта data допустима. Когда этим значением является 1, блок получает значения на входном порте data. Когда этим значением является 0, блок игнорирует значения на входном порте data.

Типы данных: Boolean

`FFTLen` — Длина БПФ
скаляр

Длина БПФ в виде скаляра. Длина БПФ должна быть степенью 2 и в диапазоне от 8 до 65 536. Это значение должно быть меньше чем или равно значению параметров Maximum FFT length.

Чтобы поддержать минимальную длину БПФ 8, типом данных FFTLen должен быть fixdt(0,k,0), где k больше или равен 4.

Зависимости

Чтобы включить этот порт, установите параметр OFDM parameters source на Input port.

`CPLen` — Длина циклического префикса
скаляр

Длина циклического префикса в виде скаляра в диапазоне от 0 до FFTLen.

Чтобы поддержать минимальную длину БПФ 8, типом данных CPLen должен быть fixdt(0,k,0), где k больше или равен 4.

Зависимости

Чтобы включить этот порт, установите параметр OFDM parameters source на Input port.

`numLgSc` — Количество покинутых защитных поставщиков услуг символа OFDM
скаляр

Количество покинутых защитных поставщиков услуг символа OFDM в виде скаляра в диапазоне от 0 до (FFTLen/2) – 1.

Чтобы поддержать минимальную длину БПФ 8, типом данных numLgSc должен быть fixdt(0,k,0), где k больше или равен 2.

Зависимости

Чтобы включить этот порт, установите параметр OFDM parameters source на Input port.

`numRgSc` — Количество правильных защитных поставщиков услуг символа OFDM
скаляр

Количество правильных защитных поставщиков услуг символа OFDM в виде скаляра в диапазоне от 0 до (FFTLen/2) – 1.

Чтобы поддержать минимальную длину БПФ 8, типом данных numRgSc должен быть fixdt(0,k,0), где k больше или равен 2.

Зависимости

Чтобы включить этот порт, установите параметр OFDM parameters source на Input port.

`reset` — Очистите внутренние состояния
скаляр

Очистите внутренние состояния в виде скаляра. Когда этим значением является 1 (TRUE), блок останавливает текущее вычисление и очищает все внутренние состояния.

Зависимости

Чтобы включить этот порт, выберите параметр Enable reset input port.

Типы данных: Boolean

Вывод

развернуть все

`data` — Демодулируемые выходные данные
скаляр | вектор-столбец

Демодулируемые выходные данные, возвращенные как скаляр с комплексным знаком или вектор-столбец. Тип выходных данных зависит от типа данных порта входа data.

Когда вы устанавливаете параметр OFDM parameters source на Property и очистите параметр Divide butterfly outputs by two, выходные увеличения размера слова _log2 (FFT length) биты.
Когда вы устанавливаете параметр OFDM parameters source на Input port и очистите параметр Divide butterfly outputs by two, выходные увеличения размера слова _log2 (Maximum FFT length) биты.

Чтобы избежать переполнения, выберите параметр Divide butterfly outputs by two.

Типы данных: single | double | int8 | int16 | int32 | signed fixed point
Поддержка комплексного числа: Да

`valid` — Указывает на допустимые выходные данные
скаляр

Указывает на допустимые входные данные, возвращенные как скаляр.

Этот порт является управляющим сигналом, который указывает, когда выходной порт data допустим. Блок устанавливает это значение к 1 когда выборки данных доступны на выходном порте data. Когда вы выбираете параметр Remove DC subcarrier, это значение установлено к 0 в центре выходных выборок, чтобы исключить поставщика услуг DC.

Типы данных: Boolean

`ready` — Указывает, что блок готов
скаляр

Управляющий сигнал, который указывает, когда блок готов к новым входным данным. Когда этим значением является 1, блок принимает входные данные в следующем временном шаге. Когда этим значением является 0, блок игнорирует входные данные в следующем временном шаге.

Зависимости

Чтобы включить этот порт, установите параметр OFDM parameters source на Input port.

Типы данных: Boolean

Параметры

развернуть все

Основной

`OFDM parameters source` — Источник параметров OFDM
`Property` (значение по умолчанию) | `Input port`

Можно установить параметры OFDM с входным портом или путем выбора значения для параметра.

Выберите Property включить FFT length, Cyclic prefix length, Number of left guard subcarriers и параметры Number of right guard subcarriers.

Выберите Input port включить FFTLen, CPLen, numLgSc, входные порты numRgSc и параметр Maximum FFT length.

`Maximum FFT length` — Максимальная продолжительность длины БПФ
64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

Задайте максимальную длину БПФ.

Зависимости

Чтобы включить этот параметр, установите параметр OFDM parameters source на Input port.

`FFT length` — Длина БПФ
64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

Задайте длину БПФ. Когда вы устанавливаете параметр OFDM parameters source на Property, блок использует это значение длины БПФ в качестве максимальной длины БПФ.

Зависимости

Чтобы включить этот параметр, установите параметр OFDM parameters source на Property.

`Cyclic prefix length` — Длина циклического префикса
16 (значение по умолчанию) | целое число в диапазоне от 0 до FFT length

Задайте длину циклического префикса.

Зависимости

Чтобы включить этот параметр, установите параметр OFDM parameters source на Property.

`Number of left guard subcarriers` — Количество поднесущих защитной полосы в левом экстремальном значении символа OFDM
6 (значение по умолчанию) | целое число в диапазоне от 0 до (FFT length/2) – 1

Задайте количество левых защитных поднесущих.

Зависимости

Чтобы включить этот параметр, установите параметр OFDM parameters source на Property.

`Number of right guard subcarriers` — Количество поднесущих защитной полосы в правильном экстремальном значении символа OFDM
5 (значение по умолчанию) | целое число в диапазоне от 0 до (FFT length/2) – 1

Задайте количество правильных защитных поднесущих.

Зависимости

Чтобы включить этот параметр, установите параметр OFDM parameters source на Property.

`Enable CP Fraction` — Механизм реализации части CP
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить параметр CP Fraction на маске блока.

`CP Fraction` — Процент циклического префикса, чтобы удалить
0.55 (значение по умолчанию) | лежит в диапазоне от 0 до 1

Циклическая префиксная часть в виде значения от 0 до 1, включительно. Этот параметр задает процент выборок CP, которые блок удаляет из запуска символа OFDM. Блок переключает остающиеся выборки CP в конец символа OFDM.

Когда этим параметром является 0.55, блок удаляет 55% CP с начала символа и переключает 45% в конец символа. Когда вы устанавливаете этот параметр на 1, блок удаляет 100% CP от запуска символа OFDM и не переключает выборок в конец.

Зависимости

Чтобы включить этот параметр, выберите параметр Enable CP Fraction.

`Remove DC subcarrier` — Исключите или включайте поднесущую DC
`on` (значение по умолчанию) | `off`

Когда вы выбираете этот параметр, блок исключает поднесущую DC в выходе путем установки выхода допустимый сигнал на 0 для центра выходных поднесущих.

`Enable reset input port` — Сбросьте сигнал
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить входной порт reset.

Параметры БПФ

`Divide butterfly outputs by two` — Разделите бабочку БПФ выходные параметры на два
`off` (значение по умолчанию) | `on`

Этот параметр управляет масштабирующейся опцией блока FFT HDL Optimized (DSP System Toolbox) в блоке OFDM Demodulator.

Когда вы выбираете этот параметр, БПФ реализует полный 1/N масштабный коэффициент путем деления выхода каждого умножения бабочки два. Эта корректировка сохраняет выход БПФ в той же амплитудной области значений как ее вход. Если вы очищаете этот параметр, блок избегает переполнения путем увеличения размера слова на один бит после каждого умножения бабочки.

`Rounding Method` — Режим Rounding для внутренних вычислений фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Zero`

Этот параметр задает тип округления режима для внутренних вычислений фиксированной точки. Для получения дополнительной информации об округлении режимов, смотрите Округление Режимов (DSP System Toolbox). Когда вход является любым целочисленным типом данных или типом данных с фиксированной точкой, Алгоритм бпф использует вычисления с фиксированной точкой для внутренних вычислений. Этот параметр не применяется, когда вход имеет тип данных single или double. Округление применяется к умножению вертеть-фактора и операциям масштабирования.

Примеры модели

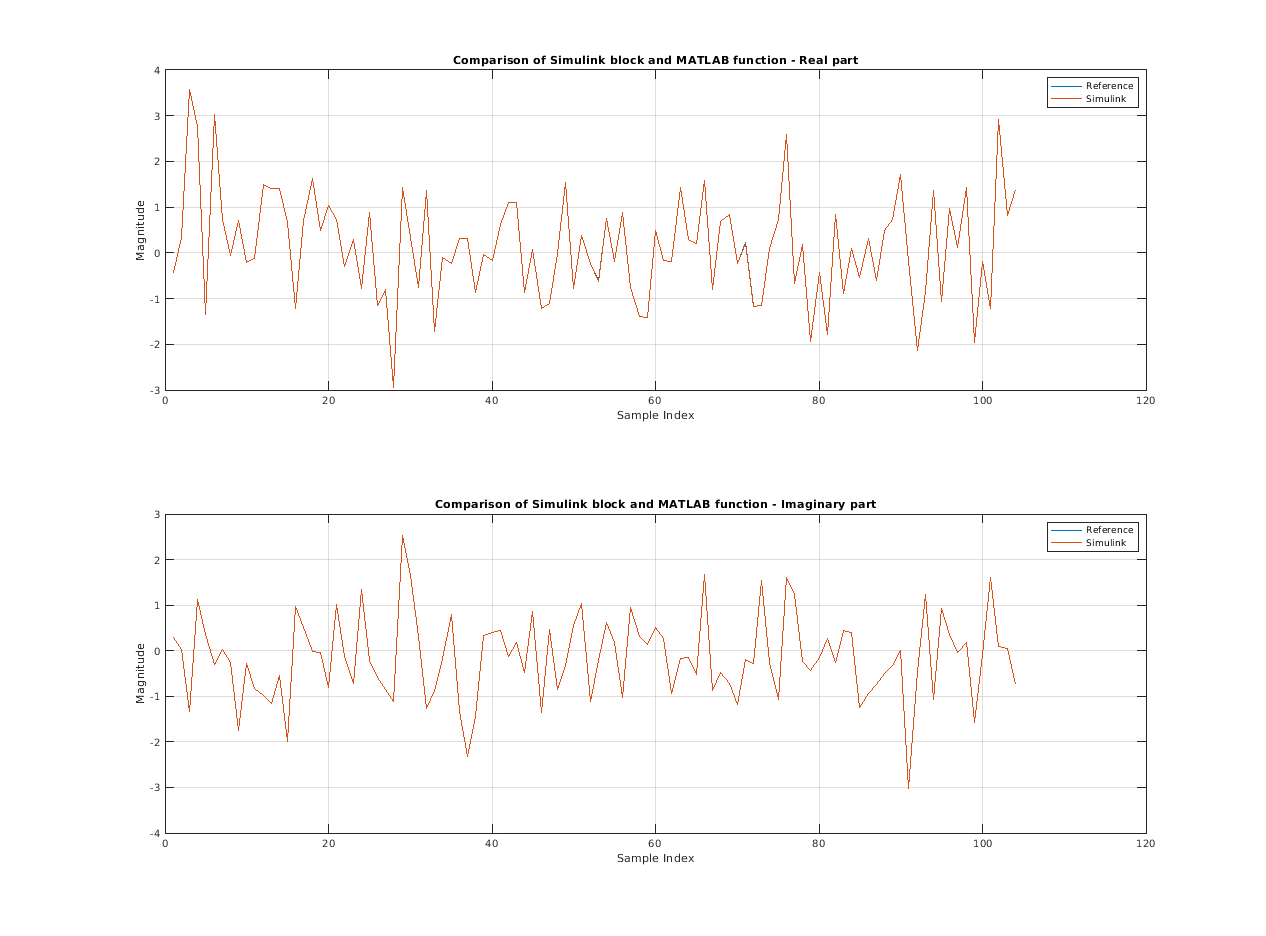

Демодуляция OFDM потоковой передачи выборок

Используйте блок OFDM Demodulator, чтобы демодулировать комплексный временной интервал выборки OFDM к поднесущим для векторного входа. Эта модель в качестве примера поддерживает генерацию HDL-кода для подсистемы OFDMDemod.

Алгоритмы

развернуть все

Последовательность блочной операции OFDM Demodulator реализована с помощью этих блоков: Готовый Генератор, Циклический Префиксный Съемник, Демонстрационный Повторитель, Переключатель БПФ, БПФ, Вниз Сэмплер и Селектор Поднесущей. Параметры, показанные в этом рисунке, конфигурируют поведение блока.

Готовый генератор

Этот блок включает готовый порт, когда вы устанавливаете параметр OFDM parameters source на Input port. Это готовое управление портами входные выборки на основе максимальной длины БПФ.

Циклический префиксный съемник

Этот блок удаляет выборки CP из символа OFDM для извлечения символов созвездия. Блок выполняет демонтаж CP на основе этих параметров: CP length, CP fraction (когда включено), и FFT length.

Этот блок поддерживает оконную передачу путем реализации дробного циклического префиксного удаления. Работа с окнами сокращает внеполосные выбросы. Передатчик выполняет работу с окнами путем наложения хвоста каждого символа OFDM с главой следующего символа OFDM. Приемник должен избежать этих перекрытых выборок в вычислении БПФ. Дробный CP решает эту задачу путем удаления части CP в начале символа и остатка от CP в конце символа. Реализация дробного CP алгоритма также делает этот блок менее чувствительным к синхронизации смещения.

Блок обрабатывает CP на двух этапах. Во-первых, блок вычисляет количество выборок CP, чтобы удалить, N _r, и удаляет те выборки из входных выборок. В этом случае, N _r = CP fraction x CP length.

Затем блок вычисляет количество выборок, чтобы переключить, N _s, и переключает те выборки в конец символа OFDM во временном интервале. Где, N _s = CP length – (CP fraction x CP length).

Эти два сегмента вместе составляют общую длину циклического префикса, _CP N = N _s + N _r. Параметр CP fraction управляет, сколько выборок блок удаляет в начале символа. Блок переключает остаток от циклического префикса от запуска символа в конец символа. Блок квантует параметр CP fraction как fi(0,11,10). Чтобы достигнуть целого числа выборок, блок вычисляет N _r = floor (_CP N x CP fraction).

Например, если длина БПФ равняется 128, и длина CP равняется 10, блок получает 128 выборок плюс циклический префиксный размер.

Демонстрационный повторитель

Этот блок повторяет количество длины БПФ выборок, пока это не формирует максимальную длину БПФ. Для этой операции буфера блоков входные выборки сначала и затем повторяют выборки на основе максимального значения длины БПФ. Этот механизм повторения помогает постараться не масштабироваться во входе блока FFT. Этот блок является дополнительным и доступным только, когда вы устанавливаете параметр OFDM parameters source на Input port. Когда вы устанавливаете параметр OFDM parameters source на Property, значение длины БПФ, обеспеченное в маске блока, установлено как максимальная длина БПФ. Блок не должен повторять выборки в этом контексте.

Например, если длина БПФ равняется 128, и максимальная длина БПФ 2048, каждый символ OFDM состоит из 128 выборок. Блок преобразует эти 128 выборок в 2 048 выборок путем повторения этих 128 выборок 16 раз. После того, как блок генерирует 2 048 выборок данных, он отправляет данные и допустимые входные сигналы со следующим блоком.

Переключатель БПФ временного интервала

Традиционно, приемники выполняют БПФ, переключают частотный диапазон на нижний регистр. Однако этот метод требует памяти и вводит задержку, связанную с размером БПФ. Вместо этого приемник может выполнить ту же операцию во временном интервале при помощи свойства сдвига частоты преобразований Фурье. Сдвиг функции в одной области соответствует умножению комплексной экспоненциальной функцией в другой области. Чтобы уменьшать аппаратные ресурсы и задержку, этот блок выполняет сдвиг БПФ путем умножения выборок временного интервала на комплексную экспоненциальную функцию.

Эти уравнения описывают сдвиг БПФ. Уравнение для N - БПФ точки

$X (k) = F [x (n)] = \sum_{n = 0}^{N - 1} x (n) e^{- \frac{j 2 π n k}{N}}$

Для сдвига БПФ N/2 поставщики услуг в любом направлении, замене $k = k - \frac{N}{2}$ , получившийся в

$X (k - \frac{N}{2}) = \sum_{n = 0}^{N - 1} x (n) e^{- \frac{j 2 π n (k - \frac{N}{2})}{N}}$

Это уравнение упрощает до

$X (k - \frac{N}{2}) = \sum_{n = 0}^{N - 1} e^{j π n} x (n) e^{- \frac{j 2 π n k}{N}}$

С тех пор $\sum_{n = 0}^{N - 1} x (n) e^{- \frac{j 2 π n k}{N}}$ эквивалентно $F [x (n)]$ , и $e^{j π} = - 1$ , это уравнение упрощает до

$X (k - \frac{N}{2}) = F [{(- 1)}^{n} x (n)]$

Итоговое уравнение показывает, что БПФ переключается на нижний регистр, временной интервал упрощает до умножения (–1) ⁿ. В результате блок реализует сдвиг БПФ путем умножения выборок временного интервала или на +1 или на –1.

Fft

Этот блок преобразует сигнал временной области в сигнал частотного диапазона на основе максимальной длины БПФ, предусмотрел блок. Можно ввести значение длины БПФ или через параметр или через входной порт. Выход подсистемы сдвига БПФ питается блок FFT HDL Optimized (DSP System Toolbox). Блок вычисляет максимальный БПФ для всей длины БПФ и значений длины CP.

Наборы параметров Divide butterfly outputs by two, реализует ли БПФ полный 1/N масштабный коэффициент путем деления выхода каждого умножения бабочки два. Эта корректировка сохраняет выход БПФ в той же амплитудной области значений как ее вход. Когда вы очищаете параметр Divide butterfly outputs by two, блок избегает переполнения путем увеличения размера слова на один бит после каждого умножения бабочки.

Вниз сэмплер

Этот блок вниз демонстрационное количество максимальной длины БПФ выборок к количеству длины БПФ выборок. Этот блок является дополнительным и доступным только, когда вы устанавливаете параметр OFDM parameters source на Input port. Когда вы устанавливаете параметр OFDM parameters source на Property, значение длины БПФ, введенное в комплектах масок блока максимальная длина БПФ. Блок не должен прореживать выборки в этом контексте.

Например, если длина БПФ равняется 128, и максимальная длина БПФ 2048, вход является 2 048 выборками и должен быть прорежен с соответствующим к длине БПФ 128. В этом случае, выборки блока 1 выборка для каждых 16 выборок.

Селектор поднесущей

Выходные поднесущие категоризированы в данные, DC, и охраняют поднесущие. Поднесущие данных содержат полезные данные. Этот блок выбирает поднесущие путем удаления количества левых защитных поднесущих, и правильные защитные поднесущие предусмотрели блок. Количество защитных поднесущих, чтобы установить меняется в зависимости от стандартов.

Если вы выбираете параметр Remove DC subcarrier, блок исключает поднесущую DC из выхода. Блок исключает поднесущую DC путем установки порта valid на 0 (FALSE) для центрального цикла выходных поднесущих.

Задержка

Блок получает выходные данные в допустимых циклах на основе типа входа: скаляр или вектор.

Скалярный вход

Этот рисунок показывает демонстрационный выход и задержку блока OFDM Demodulator, когда вы задаете скалярный вход, устанавливаете параметр OFDM parameters source на Property и используйте настройки по умолчанию для других параметров блоков. В этом примере параметр FFTLen устанавливается на 64, параметр Cyclic prefix length устанавливается на 16, параметр Number of left guard subcarriers устанавливается на 6, и параметр Number of right guard subcarriers устанавливается на 5.

В этом примере задержка блока вычисляется с помощью этой формулы: Cyclic prefix length + FFTLatency + Number of left guard subcarriers + 12, где FFTLatency является задержкой блока FFT для заданной длины БПФ, и 12, является количеством конвейерных задержек.

После вычисления задержка блока является 207 тактами как показано в следующем рисунке.

Этот рисунок показывает демонстрационный выход и задержку блока, когда вы задаете скалярный вход и устанавливаете параметр OFDM parameters source на Input port. В этом примере порт FFTLen установлен в 64, порт CPLen установлен в 16, порт numLgSc установлен в 6 и порт numRgSc установлен в 5, и параметр Maximum FFT length устанавливается на 128.

Задержка блока вычисляется с помощью формулы CPLen + FFTLen + FFTLatency + numLgSc x (Maximum FFT length/FFTLen) + 25, где FFTLatency является задержкой блока FFT для заданной максимальной длины БПФ, и 25 количество конвейерных задержек.

После вычисления задержка блока является 424 тактами, как показано в этом рисунке.

Блок принимает вход только, когда ready является 1 (высоко). В этом случае блок получает параметры на первом цикле, когда портом входа valid является 1 (высоко).

Векторный вход

Этот рисунок показывает демонстрационный выход и задержку блока OFDM Demodulator, когда вы задаете двухэлементный вход вектор-столбца и устанавливаете параметр OFDM parameters source на Property и используйте настройки по умолчанию для других параметров блоков. FFTLen установлен в 64, Cyclic prefix length установлен в 16, и Number of left guard subcarriers и Number of right guard subcarriers установлены в 6 и 5, соответственно.

В этом примере задержка блока вычисляется с помощью этой формулы: floor(Cyclic prefix length/vecLen) + vecFFTLatency + floor (Number of left guard subcarriers/vecLen), + 12, то, где vecFFTLatency является задержкой блока FFT для заданной длины БПФ и длины вектора, vecLen, является длиной вектора, и 12 количество конвейерных задержек.

Это вычисление показывает, что задержка блока является 142 тактами, как показано в этом рисунке.

Этот рисунок показывает демонстрационный выход и задержку блока, когда вы задаете двухэлементный вход вектор-столбца и устанавливаете параметр OFDM parameters source на Input port. В данном примере FFTLen установлен в 64, CPLen установлен в 16, numLgSc установлен в 6, numRgSc установлен в 5, и Maximum FFT length установлен в 128.

В этом примере задержка блока вычисляется с помощью этой формулы: floor(CPLen/vecLen) + FFTLen/vecLen + vecFFTLatency + floor(numLgSc/vecLen), x (Maximum FFT length/FFTLen) + 26, то, где vecFFTLatency является задержкой блока FFT для заданной максимальной длины БПФ и длины вектора, vecLen, является длиной вектора, и 26 количество конвейерных задержек.

После вычисления задержка блока является 266 тактами, как показано в этом рисунке.

Производительность

Эффективность синтезируемого HDL-кода меняется в зависимости от вашей цели и опций синтеза. Типом входных данных, используемым в этом примере для генерации HDL-кода, является fixdt(1,16,14).

Эта таблица показывает результаты синтеза данных ресурсов и данных о производительности при использовании блока со скалярным или двухэлементным входом вектор-столбца для значений настройки по умолчанию. Сгенерированный HDL предназначен на оценочную плату Xilinx^® Zynq^®-7000 ZC706.

Входные данные	Срез LUTs	Регистры среза	DSPS	Блокируйте RAM	Максимальная частота в МГц
Скаляр	2434	4161	8	1	340
Вектор	4890	7764	16	0	235

Ссылки

[1] 3GPP релиз 14 TS 36.211 версии 14.2.0. "Физические каналы и модуляция". LTE - Развитый Универсальный Наземный Радио-доступ (к E-UTRA).

[2] "Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования". Станд. IEEE 802.11 – 2012.

[3] Стефания Сезия, Иссам Туфик и пекарь Мэтью. LTE - Долгосрочная Эволюция THE UMTS от теории до практики.

[4] Эрик Дэхлмен, Стефан Парквол и Йохан Сколд. 4G - LTE/LTE - Усовершенствованный для Мобильного широкополосного Второго выпуска.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок поддерживает генерацию кода C/C++ для акселератора Simulink^® и быстрых режимов Accelerator и для генерации компонента DPI.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Этот блок не имеет никакой HDL Block Properties.

Смотрите также

Блоки

OFDM Demodulator Baseband | OFDM Modulator

Объекты

comm.OFDMDemodulator

Введенный в R2019b

Документация

OFDM Demodulator

Описание

Порты

Входной параметр

data — Входные данные скаляр | вектор-столбец

valid — Указывает на допустимые входные данные скаляр

FFTLen — Длина БПФ скаляр

Зависимости

CPLen — Длина циклического префикса скаляр

Зависимости

numLgSc — Количество покинутых защитных поставщиков услуг символа OFDM скаляр

Зависимости

numRgSc — Количество правильных защитных поставщиков услуг символа OFDM скаляр

Зависимости

reset — Очистите внутренние состояния скаляр

Зависимости

Вывод

data — Демодулируемые выходные данные скаляр | вектор-столбец

valid — Указывает на допустимые выходные данные скаляр

ready — Указывает, что блок готов скаляр

Зависимости

Параметры

Основной

OFDM parameters source — Источник параметров OFDM Property (значение по умолчанию) | Input port

Maximum FFT length — Максимальная продолжительность длины БПФ64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

Зависимости

FFT length — Длина БПФ64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

Зависимости

Cyclic prefix length — Длина циклического префикса16 (значение по умолчанию) | целое число в диапазоне от 0 до FFT length

Зависимости

Зависимости

Зависимости

Enable CP Fraction — Механизм реализации части CP off (значение по умолчанию) | on

CP Fraction — Процент циклического префикса, чтобы удалить0.55 (значение по умолчанию) | лежит в диапазоне от 0 до 1

Зависимости

Remove DC subcarrier — Исключите или включайте поднесущую DC on (значение по умолчанию) | off

Enable reset input port — Сбросьте сигнал off (значение по умолчанию) | on

Параметры БПФ

Divide butterfly outputs by two — Разделите бабочку БПФ выходные параметры на два off (значение по умолчанию) | on

Rounding Method — Режим Rounding для внутренних вычислений фиксированной точки Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Zero

Примеры модели

Демодуляция OFDM потоковой передачи выборок

Алгоритмы

Готовый генератор

Циклический префиксный съемник

Демонстрационный повторитель

Переключатель БПФ временного интервала

Fft

Вниз сэмплер

Селектор поднесущей

Задержка

Производительность

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Смотрите также

Блоки

Объекты

Документация Wireless HDL Toolbox

Поддержка

`data` — Входные данные
скаляр | вектор-столбец

`valid` — Указывает на допустимые входные данные
скаляр

`FFTLen` — Длина БПФ
скаляр

`CPLen` — Длина циклического префикса
скаляр

`numLgSc` — Количество покинутых защитных поставщиков услуг символа OFDM
скаляр

`numRgSc` — Количество правильных защитных поставщиков услуг символа OFDM
скаляр

`reset` — Очистите внутренние состояния
скаляр

`data` — Демодулируемые выходные данные
скаляр | вектор-столбец

`valid` — Указывает на допустимые выходные данные
скаляр

`ready` — Указывает, что блок готов
скаляр

`OFDM parameters source` — Источник параметров OFDM
`Property` (значение по умолчанию) | `Input port`

`Maximum FFT length` — Максимальная продолжительность длины БПФ
64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

`FFT length` — Длина БПФ
64 (значение по умолчанию) | степень 2 в диапазоне от 8 до 65 536

`Cyclic prefix length` — Длина циклического префикса
16 (значение по умолчанию) | целое число в диапазоне от 0 до FFT length

`Enable CP Fraction` — Механизм реализации части CP
`off` (значение по умолчанию) | `on`

`CP Fraction` — Процент циклического префикса, чтобы удалить
0.55 (значение по умолчанию) | лежит в диапазоне от 0 до 1

`Remove DC subcarrier` — Исключите или включайте поднесущую DC
`on` (значение по умолчанию) | `off`

`Enable reset input port` — Сбросьте сигнал
`off` (значение по умолчанию) | `on`

`Divide butterfly outputs by two` — Разделите бабочку БПФ выходные параметры на два
`off` (значение по умолчанию) | `on`

`Rounding Method` — Режим Rounding для внутренних вычислений фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Zero`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
