Пользовательская 2D и 3-D антенна

Файлы стереолитографии, пользовательские 2D сетки, 2D геометрия, геометрические формы, математические операторы

Создайте свою собственную индивидуально настраиваемую антенну путем импорта плоской mesh. Для более комплексных 2D структур используйте 2D формы, обеспеченные в Antenna Toolbox™, и выполните Логические операции на них. Получившаяся форма может быть 2D антенной, или это может быть, описывают определенный слой в стеке PCB.

Создать 3-D геометрию антенны, Стереолитография Использования (STL) файлы. Задайте канал для этого произвольного элемента и анализируйте антенну или массив с помощью существующих аналитических функций.

Объекты

развернуть все

customAntennaMeshСоздайте 2D пользовательскую антенну mesh на плоскости X-Y
customArrayMeshСоздайте 2D пользовательскую антенную решетку mesh на плоскости X-Y
customAntennaGeometryСоздайте антенну, представленную 2D пользовательской геометрией
customArrayGeometryСоздайте массив, представленный 2D пользовательской геометрией
customAntennaStlСоздайте пользовательскую антенну 3-D геометрия с помощью файлов STL
antenna.CircleСоздайте круг, сосредоточенный в начале координат на плоскости X-Y
antenna.EllipseСоздайте эллипс, сосредоточенный в начале координат на плоскости X-Y
antenna.PolygonСоздайте многоугольник на плоскости X-Y
antenna.RectangleСоздайте прямоугольник, сосредоточенный в начале координат на плоскости X-Y

Функции

развернуть все

addБулевская переменная объединяет операцию на двух формах
subtractБулева операция вычитания на двух формах
plusShape1 + Shape2
minusShape1 - Shape2
intersectБулева перекрестная операция на двух формах
andShape1 & Shape2
areaВычислите область формы в квадратных метрах
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
plotПостройте контур формы
scaleИзмените размер формы установленной суммой
translateПереместите форму в новое местоположение
rotateВращайте форму об оси и угле
rotateXВращайте форму об Оси X и угле
rotateYВращайте форму об Оси Y и угле
rotateZВращайте форму об оси Z и угле
shapesИзвлеките и измените металлические слои от PCBReader объект

Рекомендуемые примеры

Import and Analyze Custom 3-D Antenna Geometry

Импортируйте и анализируйте пользовательскую 3-D геометрию антенны

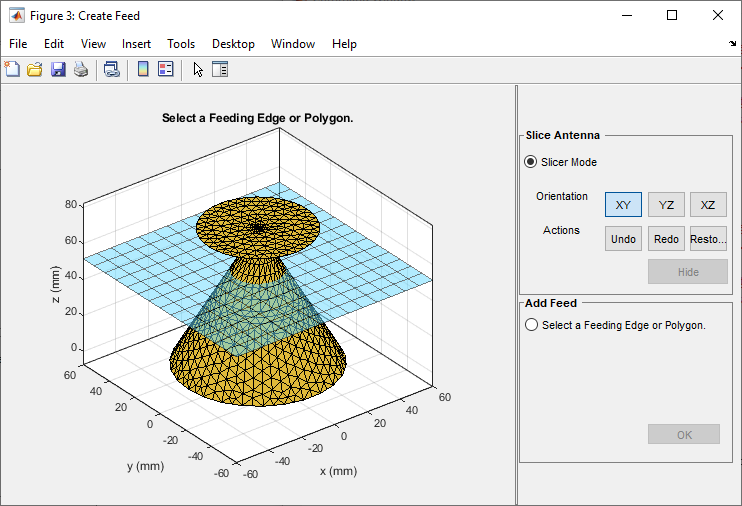

Симулируйте 3-D пользовательскую геометрию антенны от STL (стереолитография) файл. Чтобы симулировать 3-D пользовательскую геометрию антенны, используйте объект customAntennaStl. Этот объект позволяет пользователю симулировать пользовательскую 3-D геометрию из *.stl файла. Файл STL является составлением мозаики структуры в трехмерном пространстве с помощью треугольников.

Скрипт Open Live Script
RFID Antenna Design

Проект антенны RFID

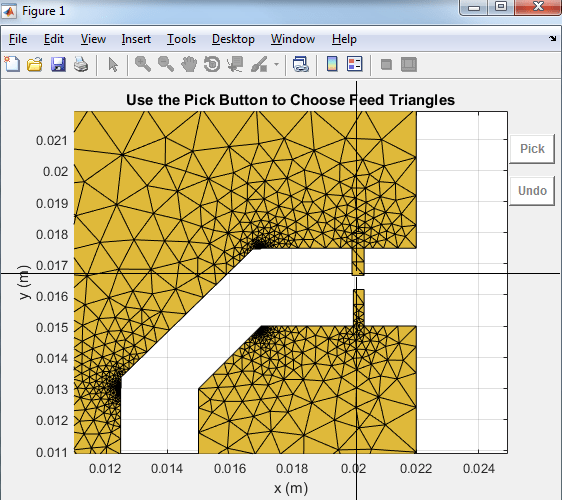

Создает коммерчески доступный тег RFID, действующий на уровне 915 МГц. Плоская антенна чертится и поймала в сети УЧП использования Toolbox™. Решетчатая структура затем импортирована в Antenna Toolbox и решена для его свойств EM.

Скрипт Open Live Script
Double-Slot Cavity Patch on TMM10 Substrate

Закрашенная фигура полости двойного паза на подложке TMM10

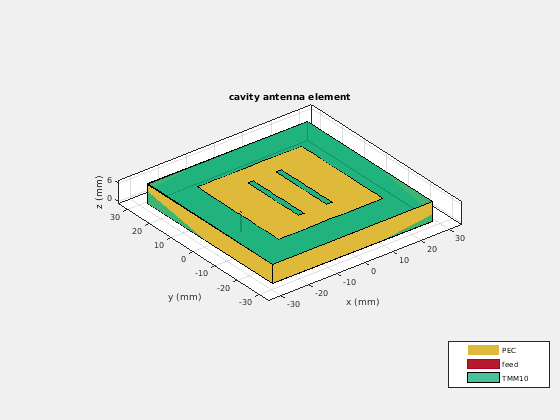

Создайте пользовательскую закрашенную фигуру полости паза с помощью пользовательской геометрии антенны и толстой диэлектрической подложки. Двойная закрашенная фигура полости паза состоит из двойной закрашенной фигуры паза, поддержанной полостью и питаемой зондом. Полость заполнена подложкой TMM10. Поддержка полости помогает уменьшать назад излучение. Можно использовать эту антенну для микроволновой обработки изображений путем размещения антенны близко к человеческому телу.

Открыть скрипт
Parallelization of Antenna and Array Analyses

Распараллеливание исследований антенны и массива

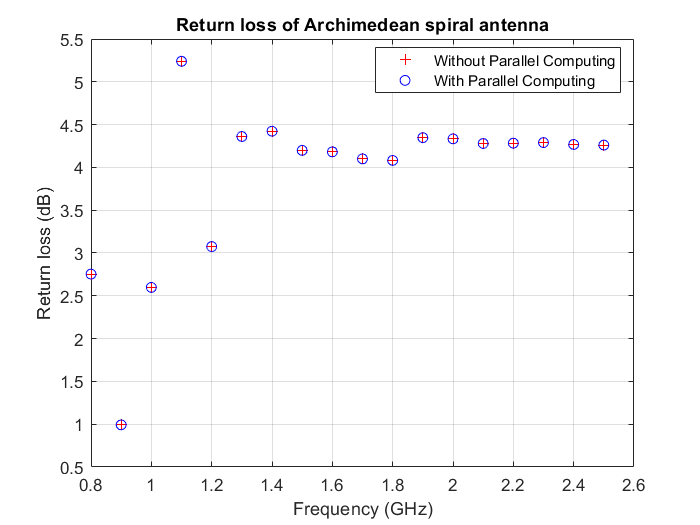

Ускорьте антенну и анализ массивов с помощью Parallel Computing Toolbox™.

Скрипт Open Live Script
