show

Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру

свернуть все на странице

Синтаксис

show(object)
show(shape)

Описание

пример

show(object) отображает структуру объекта массивов или антенны.

пример

show(shape) отображения формируют как заполненная область с помощью закрашенных фигур.

Примеры

свернуть все

Скрипт Open Live Script

В этом примере показано, как создать vivaldi антенну и отобразить структуру антенны.

h = vivaldi
h =
  vivaldi with properties:

             TaperLength: 0.2430
           ApertureWidth: 0.1050
             OpeningRate: 25
           SlotLineWidth: 5.0000e-04
          CavityDiameter: 0.0240
    CavityToTaperSpacing: 0.0230
       GroundPlaneLength: 0.3000
        GroundPlaneWidth: 0.1250
              FeedOffset: -0.1045
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]


show(h)

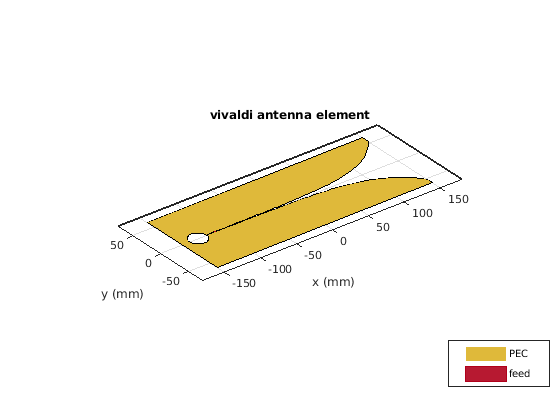

Figure contains an axes. The axes with title vivaldi antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте круговую форму и визуализируйте заполненные области.

c  = antenna.Circle;
show(c);

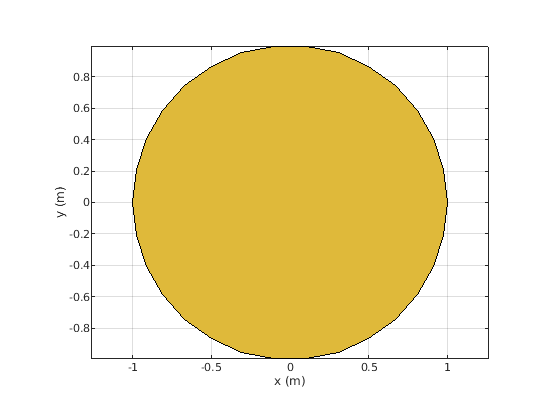

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Антенна или массив возражают в виде скалярного указателя.

Сформируйте созданные использующие пользовательские элементы и объекты фигуры Antenna Toolbox в виде указателя на объект. Можно создать формы с помощью antenna.Circle, antenna.Polygon, или antenna.Rectangle.

Пример: c = antenna.Rectangle; show(c)

Смотрите также

| |

Представленный в R2015a
