charge

Распределение заряда на металлической или диэлектрической антенне или поверхности массивов

свернуть все на странице

Синтаксис

charge(object,frequency)
c = charge(object,frequency)
[c,p] = charge(object,frequency)
charge(object,frequency,'dielectric')
c = charge(object,frequency,'dielectric')
c = charge(___,Name,Value)

Описание

пример

charge(object,frequency) вычисляет и строит абсолютное значение заряда на поверхности антенны или поверхности объекта массивов на заданной частоте.

пример

c = charge(object,frequency) возвращает вектор из зарядов в C/m на поверхности антенны или объекта массивов, на заданной частоте.

[c,p] = charge(object,frequency) возвращает вектор из зарядов в C/m на поверхности антенны или объекта массивов, на заданной частоте и в точке, в которой выполнялось вычисление заряда.

пример

charge(object,frequency,'dielectric') вычисляет и строит абсолютное значение, бросаются на заданное значение частоты на диэлектрической поверхности антенны или массива.

c = charge(object,frequency,'dielectric') возвращает x, y, компоненты z заряда на диэлектрической поверхности антенны или объекта массивов, на заданной частоте.

c = charge(___,Name,Value) вычисляет заряд на поверхность антенны с помощью дополнительных пар "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

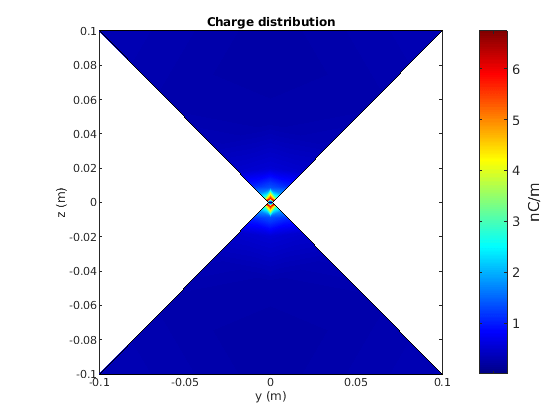

Вычислите и постройте распределение заряда на bowtieTriangular антенне на частоте на 70 МГц.

h = bowtieTriangular;
charge (h, 70e6);

Figure contains an axes. The axes with title Charge distribution contains 3 objects of type patch.

Скрипт Open Live Script

Вычислите распределение заряда линейной матрицы на частоте на 70 МГц.

h = linearArray;
h.NumElements = 4;
C = charge(h,70e6);
Скрипт Open Live Script

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

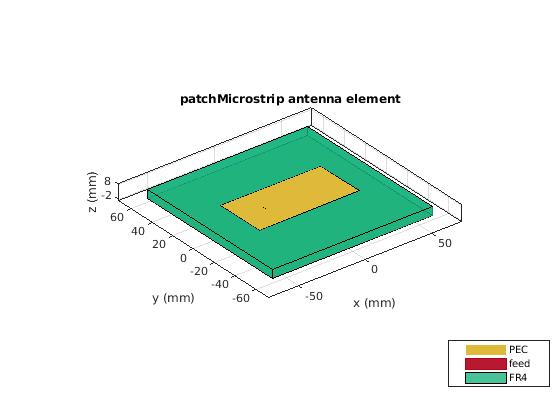

show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

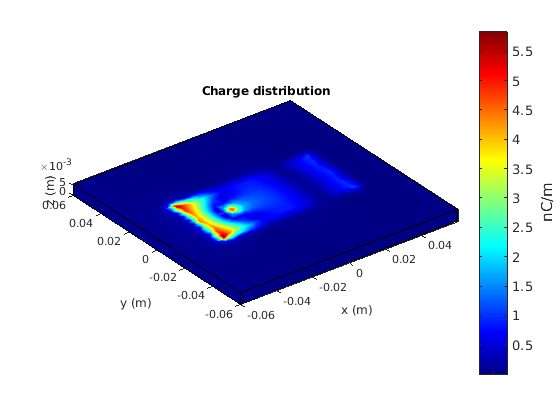

Постройте распределение заряда на антенне на частоте 1,67 ГГц.

figure
charge(pm,1.67e9,'dielectric')

Figure contains an axes. The axes with title Charge distribution contains 2 objects of type patch.

Скрипт Open Live Script

Создайте значение по умолчанию pifa (плоский, инвертировал антенну F).

ant = pifa;

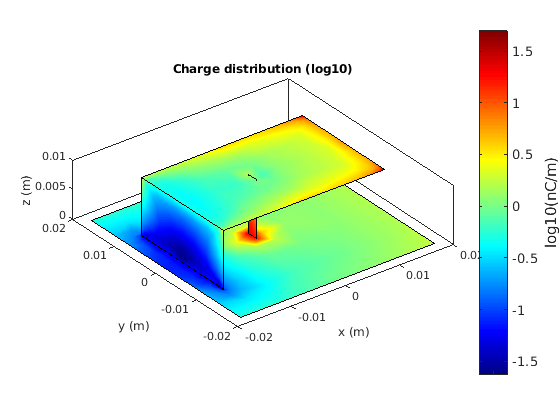

Визуализируйте распределение заряда на pifa антенне в шкале log10.

charge(ant,1.75e9,'scale','log10')

Figure contains an axes. The axes with title Charge distribution (log10) contains 3 objects of type patch.

Входные параметры

свернуть все

Антенна или массив возражают в виде скалярного указателя.

Частота раньше вычисляла распределение заряда в виде скаляра в Гц.

Пример: 70e6

Типы данных: double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'scale','log10'

Масштабируйтесь, чтобы визуализировать распределение заряда на поверхности антенны в виде строки или указателя на функцию. Значения строки: 'linear'журналlog10. По умолчанию значением является 'linear'. Указатель на функцию может иметь любую математическую функцию, такую как loglog10потому что, или sin.

Типы данных: char | function_handle

Выходные аргументы

свернуть все

Комплексные заряды, возвращенные как 1 n вектором в C/m. Это значение вычисляется на каждую треугольную mesh или каждую диэлектрическую поверхность четырехгранника на поверхности антенны или массива.

Декартовы координаты, представляющие центр каждого треугольника в mesh, возвращенной как 3 n действительной матрицей.

Смотрите также

|

Представленный в R2015a
