current

Распределение тока на металлической или диэлектрической антенне или поверхности массивов

свернуть все на странице

Синтаксис

current(object,frequency)
i = current(object,frequency)
[i,p] = current(object,frequency)
current(object,frequency,'dielectric')
i = current(object,frequency,'dielectric')
i = current(___,Name,Value)

Описание

пример

current(object,frequency) вычисляет и строит абсолютное значение тока на поверхности антенны или объекта массивов, на заданной частоте.

пример

i = current(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте.

[i,p] = current(object,frequency) возвращает x, y, компоненты z тока на поверхности антенны или объекта массивов, на заданной частоте и в точке, в которой выполняется текущее вычисление.

пример

current(object,frequency,'dielectric') вычисляет и строит абсолютное значение тока в заданном значении частоты на диэлектрической поверхности антенны или массива.

i = current(object,frequency,'dielectric') возвращает x, y, компоненты z тока на диэлектрической поверхности антенны или объекта массивов, на заданной частоте.

i = current(___,Name,Value) вычисляет ток на поверхность антенны с помощью дополнительных пар "имя-значение".

Примеры

свернуть все

Скрипт Open Live Script

Вычислите и постройте распределение тока для круговой антенны цикла на частоте на 70 МГц.

 h = loopCircular;
 current(h,70e6);

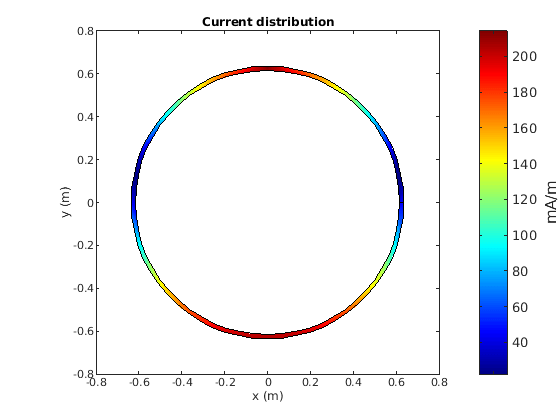

Figure contains an axes. The axes with title Current distribution contains 3 objects of type patch.

Скрипт Open Live Script

Вычислите распределение тока прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
i = current(h,70e6)
i = 3×160 complex

   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i   0.0000 + 0.0000i
   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0014i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0010 - 0.0020i   0.0015 + 0.0028i  -0.0015 - 0.0028i  -0.0012 - 0.0023i   0.0011 + 0.0023i   0.0030 + 0.0052i  -0.0021 - 0.0035i   0.0017 + 0.0030i  -0.0017 - 0.0030i  -0.0007 - 0.0018i   0.0007 + 0.0017i  -0.0000 - 0.0041i   0.0000 + 0.0021i   0.0007 + 0.0017i  -0.0007 - 0.0018i   0.0005 + 0.0015i  -0.0005 - 0.0015i   0.0011 + 0.0022i   0.0003 + 0.0013i  -0.0009 - 0.0020i   0.0009 + 0.0020i  -0.0015 - 0.0027i   0.0016 + 0.0028i  -0.0002 - 0.0012i  -0.0011 - 0.0023i   0.0001 + 0.0021i  -0.0000 - 0.0041i  -0.0031 - 0.0052i   0.0021 + 0.0035i  -0.0017 - 0.0030i  -0.0013 - 0.0025i   0.0017 + 0.0030i   0.0014 + 0.0025i   0.0009 + 0.0020i   0.0013 + 0.0025i  -0.0002 - 0.0012i   0.0003 + 0.0013i   0.0005 + 0.0015i  -0.0005 - 0.0015i  -0.0013 - 0.0025i  -0.0009 - 0.0020i   0.0016 + 0.0028i  -0.0015 - 0.0028i
   0.0569 + 0.1044i   0.0434 + 0.0768i   0.0667 + 0.1338i   0.0656 + 0.1283i   0.0649 + 0.1254i   0.0629 + 0.1191i   0.0379 + 0.0663i   0.0530 + 0.0959i   0.0349 + 0.0607i   0.0284 + 0.0490i   0.0460 + 0.0818i   0.0508 + 0.0914i   0.0032 + 0.0054i   0.0139 + 0.0236i   0.0179 + 0.0304i   0.0250 + 0.0430i   0.0586 + 0.1083i   0.0616 + 0.1156i   0.0670 + 0.1426i   0.0670 + 0.1362i   0.0616 + 0.1158i   0.0586 + 0.1084i   0.0629 + 0.1192i   0.0650 + 0.1255i   0.0509 + 0.0915i   0.0657 + 0.1285i   0.0530 + 0.0960i   0.0569 + 0.1044i   0.0349 + 0.0608i   0.0286 + 0.0493i   0.0667 + 0.1338i   0.0461 + 0.0820i   0.0670 + 0.1362i   0.0670 + 0.1426i   0.0032 + 0.0055i   0.0140 + 0.0238i   0.0252 + 0.0432i   0.0379 + 0.0663i   0.0180 + 0.0306i   0.0435 + 0.0770i   0.0569 + 0.1044i   0.0434 + 0.0768i   0.0667 + 0.1338i   0.0656 + 0.1283i   0.0648 + 0.1254i   0.0628 + 0.1191i   0.0379 + 0.0663i   0.0530 + 0.0959i   0.0349 + 0.0607i   0.0284 + 0.0490i
Скрипт Open Live Script

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d)
pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(pm)

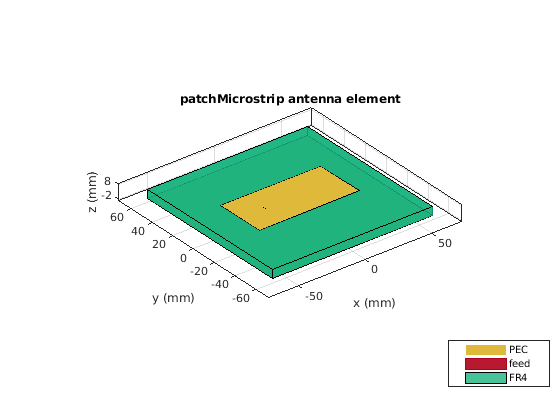

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте распределение тока на антенне на частоте 1,67 ГГц.

figure
current(pm,1.67e9,'dielectric')

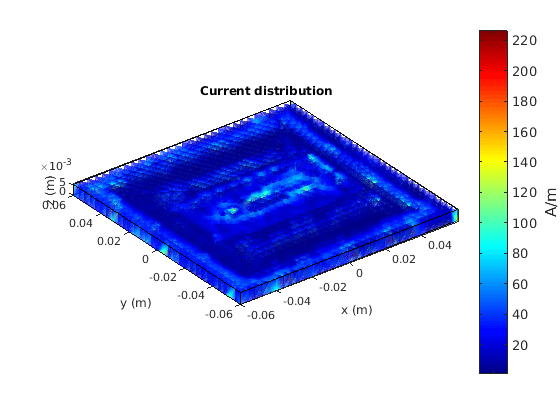

Figure contains an axes. The axes with title Current distribution contains 2 objects of type patch.

Скрипт Open Live Script

Создайте значение по умолчанию pifa (плоский, инвертировал антенну F).

ant = pifa;

Визуализируйте распределение тока на pifa антенне в использовании логарифмической шкалы функции.

current(ant,1.75e9,'scale','log')

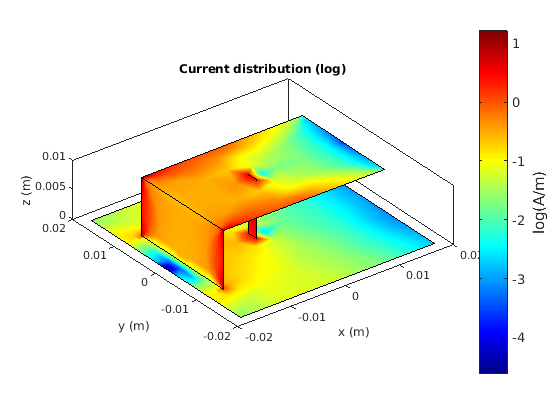

Figure contains an axes. The axes with title Current distribution (log) contains 3 objects of type patch.

Входные параметры

свернуть все

Антенна или массив возражают в виде скалярного указателя.

Частота, чтобы вычислить распределение тока в виде скаляра в Гц.

Пример: 70e6

Типы данных: double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'scale','log10'

Масштабируйтесь, чтобы визуализировать распределение тока на поверхности антенны в виде строки или указателя на функцию. Значения строки: 'linear'журналlog10. По умолчанию значением является 'linear'. Указатель на функцию может иметь любую математическую функцию, такую как loglog10потому что, или sin.

Типы данных: char | function_handle

Выходные аргументы

свернуть все

x, y, компоненты z распределения тока, возвращенного как 3 n, объединяют матрицу в A/m. Значение тока вычисляется на каждую треугольную mesh или каждую диэлектрическую поверхность четырехгранника на поверхности антенны или массива.

Декартовы координаты, представляющие центр каждого треугольника в mesh, возвращенной как 3 n действительной матрицей.
