returnLoss

Возвратите потерю антенны; отсканируйте возвращают потерю массива

свернуть все на странице

Синтаксис

returnLoss(antenna,frequency)
returnLoss(antenna,frequency,z0)
rl = returnLoss(antenna,frequency,z0)
returnLoss(array,frequency,z0,elementnumber)
rl = returnLoss(array,frequency,z0,elementnumber)

Описание

returnLoss(antenna,frequency) вычисляет и строит потерю возврата антенны, по заданной частоте и при ссылочном импедансе 50 Ом.

пример

returnLoss(antenna,frequency,z0) вычисляет и строит потерю возврата антенны, по заданной частоте и данному ссылочному импедансу, z0.

rl = returnLoss(antenna,frequency,z0) возвращает потерю возврата антенны.

returnLoss(array,frequency,z0,elementnumber) вычисляет и строит скан, возвращают потерю заданного антенного элемента в массиве.

rl = returnLoss(array,frequency,z0,elementnumber) возвращается скан возвращают потерю заданного антенного элемента в массиве.

Примеры

свернуть все

Скрипт Open Live Script

В этом примере показано, как вычислить и построить потерю возврата круговой антенны цикла по частотному диапазону 50MHz-100MHz.

h = loopCircular;
returnLoss (h, 50e6:1e6:100e6);

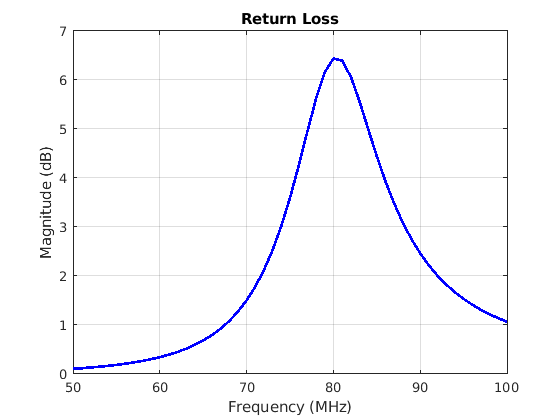

Figure contains an axes. The axes with title Return Loss contains an object of type line.

Входные параметры

свернуть все

Объект Antenna в виде скалярного указателя.

Объект Array в виде скалярного указателя.

Частотный диапазон раньше вычислял, возвращают потерю в виде вектора в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

Ссылочный импеданс в виде скаляра в Омах.

Пример: 40

Типы данных: double

Номер антенного элемента в массиве в виде скаляра.

Пример 1

Типы данных: double

Выходные аргументы

свернуть все

Возвратите потерю объекта антенны, или скан возвращают потерю объекта массивов, возвращенного как вектор в дБ. Потеря возврата вычисляется с помощью формулы

RL=−20log10  |(Z−Z0)(Z+Z0)|

где,

  • Z = входной импеданс антенны или импеданс скана массива

  • Z0 = ссылочный импеданс
