sparameters

S-объект-параметра

свернуть все на странице

Синтаксис

sobj = sparameters(filename)

sobj = sparameters(data,freq)

sobj = sparameters(data,freq,Z0)

sobj = sparameters(netparamobj)

sobj = sparameters(netparamobj,Z0)

sobj = sparameters(rfdataorckt)

sobj = sparameters(mnobj)

sobj = sparameters(mnobj,freq)

sobj = sparameters(mnobj,freq,Z0)

sobj = sparameters(___,circuitindices)

sobj = sparameters(antenna,freq,Z0)

sobj = sparameters(array,freq,Z0)

Описание

пример

sobj = sparameters(filename) создает S-объект-параметра sobj путем импортирования данных из файла Пробного камня задан filename.

sobj = sparameters(data,freq) создает S-объект-параметра из данных S-параметра, data, и частоты, freq.

sobj = sparameters(data,freq,Z0) создает S-объект-параметра из данных S-параметра, data, и частоты, freq, с данным ссылочным импедансом Z0.

sobj = sparameters(netparamobj) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра со ссылочным импедансом по умолчанию.

sobj = sparameters(netparamobj,Z0) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра с данным ссылочным импедансом, Z0.

пример

sobj = sparameters(rfdataorckt) данные о сети извлечений из rfdataobj или rfcktobj и преобразует его в S-объект-параметра.

sobj = sparameters(mnobj) возвращает S-параметры лучшей созданной соответствующей сети, оцененной в списке частот, созданном из импеданса загрузки и источника.

sobj = sparameters(mnobj,freq) возвращает S-параметры лучшей созданной соответствующей сети на каждой заданной частоте.

sobj = sparameters(mnobj,freq,Z0) возвращает S-параметры лучшей созданной соответствующей сети на каждой заданной частоте и характеристическом импедансе, Z0.

пример

sobj = sparameters(___,circuitindices) возвращает массив S-объектов-параметра, одного объекта для каждой схемы, обозначенной в circuitindicesИспользуйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.

пример

sobj = sparameters(antenna,freq,Z0) вычисляет комплексные s-параметры для antenna возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

пример

sobj = sparameters(array,freq,Z0) вычисляет комплексные s-параметры для array возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

Примеры

свернуть все

Извлеките и постройте S-параметры файла

Этот пример использует:

RF Toolbox

Скрипт Open Live Script

Извлеките S-параметры из файла default.s2p и постройте его.

S = sparameters('default.s2p');
disp(S)

  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

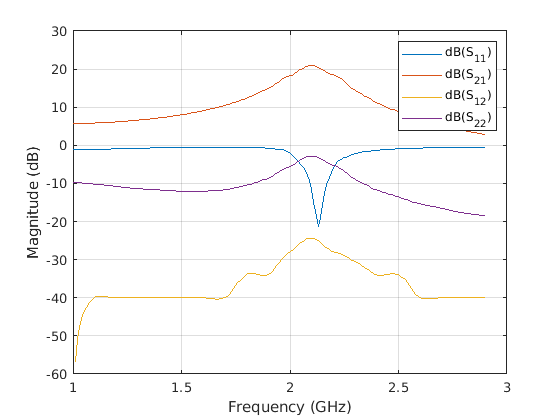

rfplot(S)

$Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).$

Вычислите S-параметры объекта схемы

Этот пример использует:

RF Toolbox

Скрипт Open Live Script

Создайте элемент резистора R50 и добавьте его в объект example2 схемы . Вычислите S-параметры example2 .

hR1 = resistor(50,'R50');
hckt1 = circuit('example2');
add(hckt1,[1 2],hR1)
setports (hckt1, [1 0],[2 0])
freq = linspace (1e3,2e3,100);
S = sparameters(hckt1,freq,100);
disp(S)

  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [100x1 double]
     Parameters: [2x2x100 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij

Преобразуйте объект данных RF в S-параметры

Этот пример использует:

RF Toolbox

Скрипт Open Live Script

file = 'default.s2p';
h = read(rfdata.data, file);
S = sparameters(h)

S =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50.0000 + 0.0000i

  rfparam(obj,i,j) returns S-parameter Sij

Вычислите матрицу S-параметра для антенны

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для диполя по умолчанию на частоте на 70 МГц.

 h = dipole

h =
  dipole with properties:

        Length: 2
         Width: 0.1000
    FeedOffset: 0
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

 sparameters (h, 70e6)

ans =
  sparameters: S-parameters object

       NumPorts: 1
    Frequencies: 70000000
     Parameters: 0.1887 - 0.0045i
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Вычислите матрицу S-параметра для массива

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
sparameters(h,70e6)

ans =
  sparameters: S-parameters object

       NumPorts: 4
    Frequencies: 70000000
     Parameters: [4x4 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Вычислите S-параметры соответствия с сетевой схемой

Этот пример использует:

RF Toolbox

Скрипт Open Live Script

В этом примере показано, как вычислить S-параметры для недавно созданной сети соответствия для автоматически сгенерированной схемы № 2 со ссылочным импедансом 100 Ом.

n       = matchingnetwork('LoadImpedance',100,'Components',3);
freq    = linspace(n.CenterFrequency-n.Bandwidth/2,n.CenterFrequency+n.Bandwidth/2);
RefZ0   = 100;
ckt_no  = 2;
s       = sparameters(n,freq,RefZ0,ckt_no)

s =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [100x1 double]
     Parameters: [2x2x100 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij

S-параметры линии электропередачи RLCG

Этот пример использует:

RF Toolbox

Скрипт Open Live Script

Создайте линию электропередачи RLCG с помощью этих технических требований:

Резистор: 100 Ом
Конденсатор: 1 пФ

rlcglinetxline = txlineRLCGLine('R',100,'C',1e-12)

rlcglinetxline =
  txlineRLCGLine: RLCGLine element

           Name: 'RLCGLine'
      Frequency: 1.0000e+09
              R: 100
              L: 0
              C: 1.0000e-12
              G: 0
       IntpType: 'Linear'
     LineLength: 0.0100
    Termination: 'NotApplicable'
       StubMode: 'NotAStub'
       NumPorts: 2
      Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}

Вычислите S-параметры линии электропередачи на уровне 1 ГГц.

sparam = sparameters(rlcglinetxline,1e9);

Входные параметры

свернуть все

`data` — Данные S-параметра
массив комплексных чисел

Данные S-параметра в виде массива комплексных чисел, размера N-by-N-by-K.

`rfobj` — Объект RF
объект схемы | `rffilter` возразите | объект линии электропередачи | `seriesRLC` возразите | `shuntRLC` возразите | `attenuator` возразите | `rfantenna` объект

Объект RF в виде одного из следующего:

Объект Circuit	`circuit` (RF Toolbox)
Объект фильтра RF	`rffilter` (RF Toolbox)
Объекты линии электропередачи	`txlineCoaxial` (RF Toolbox), `txlineMicrostrip` (RF Toolbox), `txlineCPW` (RF Toolbox), `txlineParallelPlate` (RF Toolbox), `txlineRLCGLine` (RF Toolbox), `txlineTwoWire` (RF Toolbox), `txlineEquationBased` (RF Toolbox), `txlineDelayLossless` (RF Toolbox) и `txlineDelayLossy` (RF Toolbox)
Ряд и Шунт объекты RLC	`seriesRLC` (RF Toolbox) и `shuntRLC` (RF Toolbox)
Объект Attenuator	`attenuator` (RF Toolbox)
Объект антенны RF	`rfantenna` (RF Toolbox)

`netparamobj` — Сетевой объект параметра
сетевой объект параметра

Сетевой объект параметра. Сетевые объекты параметра имеют тип: sparameters (RF Toolbox), yparameters (RF Toolbox), zparameters (RF Toolbox), gparameters (RF Toolbox), hparameters (RF Toolbox), abcdparameters (RF Toolbox), и tparameters (RF Toolbox).

Пример: S1 = sparameters(Y1,100) . Y1 объект параметра. Этот пример преобразует Y-параметры в S-параметры в 100 Омы.

`filename` — Файл данных пробного камня
вектор символов | строковый скаляр

Файл данных пробного камня в виде вектора символов, который содержит сетевые данные о параметре. filename может быть имя файла на пути MATLAB^® или полном пути к файлу.

Пример: sobj = sparameters('defaultbandpass.s2p');

`antenna` — Объект Antenna
скалярный указатель

Объект Antenna в виде скалярного указателя.

`array` — Объект Array
скалярный указатель

Объект Array в виде скалярного указателя.

`freq` — Частоты S-параметра
вектор из положительных вещественных чисел

Частоты S-параметра в виде вектора из положительных вещественных чисел, отсортированных от самого маленького до самого большого.

`Z0` — Ссылочный импеданс
50 (значение по умолчанию) | положительный действительный скаляр

Ссылочный импеданс в Омах в виде положительного действительного скаляра. Вы не можете задать Z0 если вы импортируете данные из файла. Аргумент Z0 является дополнительным и хранится в Impedance свойство.

`mnobj` — Сеть Matching
`matchingnetwork` объект

Сеть Matching в виде matchingnetwork Объект (RF Toolbox).

Типы данных: char | string

`circuitindices` — Индекс соответствия с сетью
скаляр

Индекс схемы сети соответствия в виде скаляра.

Типы данных: double

Выходные аргументы

свернуть все

`sobj` — Данные S-параметра
S-объект-параметра

Данные S-параметра, возвращенные как объект. disp(sobj) возвращает свойства объекта:

NumPorts — Количество портов в виде целого числа. Функция вычисляет это значение автоматически, когда вы создаете объект.
Frequencies — Частоты S-параметра в виде K-by-1 вектор из положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция устанавливает это свойство от filename или freq входные параметры.
Parameters — Данные S-параметра в виде N-by-N-by-K массив комплексных чисел. Функция устанавливает это свойство от filename или data входные параметры.
Impedance — Ссылочный импеданс в Омах в виде положительного действительного скаляра. Функция устанавливает это свойство от filename или Z0 входные параметры. Если никакой ссылочный импеданс не обеспечивается, функция использует значение по умолчанию 50.

Представленный в R2012a

Документация

sparameters

Синтаксис

Описание

Примеры

Извлеките и постройте S-параметры файла

Вычислите S-параметры объекта схемы

Преобразуйте объект данных RF в S-параметры

Вычислите матрицу S-параметра для антенны

Вычислите матрицу S-параметра для массива

Вычислите S-параметры соответствия с сетевой схемой

S-параметры линии электропередачи RLCG

Входные параметры

`data` — Данные S-параметра
массив комплексных чисел

`rfobj` — Объект RF
объект схемы | `rffilter` возразите | объект линии электропередачи | `seriesRLC` возразите | `shuntRLC` возразите | `attenuator` возразите | `rfantenna` объект

`netparamobj` — Сетевой объект параметра
сетевой объект параметра

`filename` — Файл данных пробного камня
вектор символов | строковый скаляр

`antenna` — Объект Antenna
скалярный указатель

`array` — Объект Array
скалярный указатель

`freq` — Частоты S-параметра
вектор из положительных вещественных чисел

`Z0` — Ссылочный импеданс
50 (значение по умолчанию) | положительный действительный скаляр

`mnobj` — Сеть Matching
`matchingnetwork` объект

`circuitindices` — Индекс соответствия с сетью
скаляр

Выходные аргументы

`sobj` — Данные S-параметра
S-объект-параметра
