OQPSK Modulator Baseband
Модуляция с помощью метода OQPSK
- Библиотека:
Communications Toolbox / Модуляция / Цифровая Полосовая модуляция / PM
Описание
Блок OQPSK Modulator Baseband модулирует входной сигнал с помощью метода квадратурного манипулирования сдвига фазы смещения (OQPSK) и применяет импульсную фильтрацию формы к форме волны. Для получения дополнительной информации смотрите Импульсный Формирующий фильтр. Выход представляет собой репрезентацию модулированного сигнала.
Для получения информации о задержках, понесенных обработкой пары модема, смотрите Задержки Модуляции.
Порты
Входной параметр
Вывод
Параметры
Модуляция
Input type inputType
Integer (значение по умолчанию) | Bit
Введите тип в виде Integer или Bit.
Когда вы устанавливаете Input type на
Integer, вход может быть скалярным значением или вектор-столбцом, длина которого является количеством вводимых символов.Когда вы устанавливаете Input type на
Bit, вход width должен быть целочисленным кратным два.
Выходной период расчета является периодом каждой целочисленной или битной пары во входе, разделенном на Выборки на символ.
Phase offset (rad) — Фаза нулевой точки сигнального созвездия
0
Фаза возмещена от π/4 в виде скаляра в радианах. Смещение фазы применяется к нулевой точке сигнального созвездия перед задержкой квадратурного компонента. После задержки мнимой компонента OQPSK сигнал нормирован со степенью единицы.
Пример: установка Phase offset (rad) к pi/4 выравнивает нулевую точку точки сигнального созвездия QPSK на осях, {(1,0), (0, j), (-1,0), (0,-j)}.
Symbol mapping — Побитовое отображение сигнального созвездия
Gray (значение по умолчанию) | Binary | пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3
Побитовое отображение сигнального созвездия в виде Grayдвоичный файл, или пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3.
| Установка | Отображение созвездия для Целых чисел | Отображение созвездия для битов | Комментарий |
|---|---|---|---|
|
|
| Отображение сигнального созвездия серо-закодировано. |
|
|
| Отображение сигнального созвездия для входного целого числа |
Пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3 |
|
| Элементы [b c d] должны состоять из множества значений [0, 1, 2, 3] в любом порядке. |
Фильтрация
Pulse shape — Фильтрация импульсной формы
Half sine (значение по умолчанию) | Normal raised cosine | Root raised cosine | Custom
Выберите форму импульса фильтрации: Half sine, Normal raised cosine, Root raised cosine, или Custom.
Rolloff factor — Фактор спада фильтра приподнятого косинуса
0.2
Фактор спада фильтра приподнятого косинуса в виде скаляра в области значений [0, 1].
Зависимости
Это свойство включено, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter span (in symbols) — Отфильтруйте длину
10
Отфильтруйте длину в символах в виде скаляра. Идеальный фильтр приподнятого косинуса имеет бесконечную импульсную характеристику. Однако, чтобы понять практическую реализацию этого фильтра, объект обрезает импульсную характеристику до символов Filter span (in symbols).
Зависимости
Это свойство включено, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter numerator — Отфильтруйте числитель
[0.7071 0.7071]
Отфильтруйте числитель в виде вектора-строки.
Зависимости
Этот параметр включен, когда Импульсной формой является Custom.
Типы данных: double
Samples per symbol — Количество выборок на символ
4
Количество выборок на символ в виде положительного даже целое число.
Типы данных: double
Другие параметры
Rate options — Опция скорости обработки
Enforce single-rate processing (значение по умолчанию) | Allow multirate processing

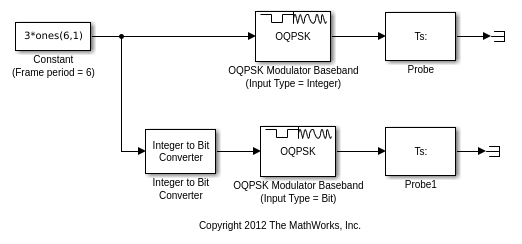

Enforce single-rate processing— Выполняет модель, гарантируя, что сигналы ввода и вывода имеют тот же шаг расчета порта. Блок реализует изменение уровня путем внесения изменения размера при выходе когда по сравнению с входом. Для целочисленных входных параметров выход width равняется Выборкам во времена символа количество символов.Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Модулятора OQPSK.
Allow multirate processing— Выполняет модель, позволяя сигналам ввода и вывода иметь различные шаги расчета порта. Выходной шаг расчета равняется периоду символа, разделенному на Выборки на символ.

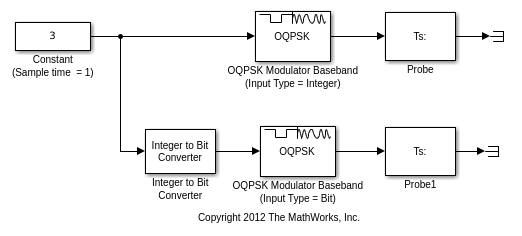

Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Модулятора OQPSK.
Output data type — Тип выходных данных
double (значение по умолчанию) | single
Выберите тип выходных данных: double или single.

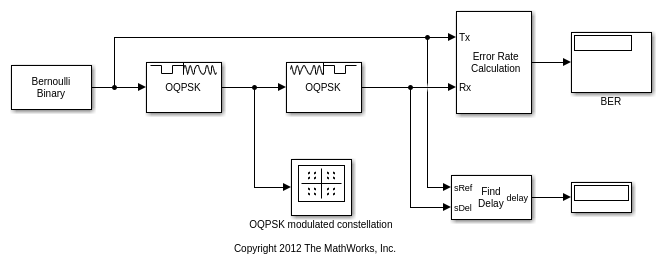

Примеры модели
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
