Phase/Frequency Offset

Примените фазу и смещения частоты, чтобы объединить сгенерированный модулированный сигнал

Библиотека:
Communications Toolbox / Коррекция Нарушений RF
Communications Toolbox / Нарушения RF

Описание

Блок Phase/Frequency Offset применяет фазу и смещения частоты к комплексному сигналу.

Этот значок показывает блок со всеми включенными портами. Phase/Frequency Offset block with optional frequency offset input port

Порты

Входной параметр

развернуть все

`In` — Комплексный сигнал
скаляр | вектор | матрица

Комплексный сигнал в виде скаляра, вектора или матрицы. Порт без имени, пока вы не включаете параметр Frequency offset from port.

Типы данных: double | single
Поддержка комплексного числа: Да

`Frq` — Частота возмещена
скаляр | вектор | матрица

Смещение частоты в виде скаляра, вектора с одинаковым числом строк или столбцами как входной сигнал или матрица с теми же размерностями как входной сигнал. Для получения дополнительной информации смотрите Взаимозависимые Размерности Порта Параметра.

Зависимости

Чтобы включить этот порт, выберите параметр Frequency offset from port.

Типы данных: double | single

Вывод

развернуть все

`Out1` — Выходной сигнал
скаляр | вектор | матрица

Выходной сигнал, возвращенный как скаляр, вектор или матрица. Этот выход является той же размерностью и типом данных как входной сигнал.

Параметры

развернуть все

`Phase offset (deg)` — Фаза возмещена
0 (значение по умолчанию) | скаляр | вектор | матрица

Смещение фазы в градусах в виде скаляра, вектора или матрицы.

Если Phase offset (deg) и Frequency offset (Hz) являются оба нескалярными, они должны быть одного размера.

Настраиваемый: да

`Frequency offset from port` — Опция, чтобы добавить порт, чтобы установить смещение частоты
`off` (значение по умолчанию) | на

Выберите этот параметр, чтобы добавить порт Frq.

Когда вы выбираете этот параметр, порт Frq задает смещение частоты.
Когда вы очищаете этот параметр, параметр Frequency offset (Hz) задает смещение частоты.

`Frequency offset (Hz)` — Частота возмещена
0 (значение по умолчанию) | скаляр | вектор | матрица

Смещение частоты в герц в виде скаляра, вектора с одинаковым числом строк или столбцами как входной сигнал или матрица с теми же размерностями как входной сигнал. Для получения дополнительной информации смотрите Взаимозависимые Размерности Порта Параметра.

Если Phase offset (deg) и Frequency offset (Hz) являются оба нескалярными, они должны быть одного размера.

Настраиваемый: да

Зависимости

Чтобы включить этот порт, очистите параметр Frequency offset from port.

Примеры модели

Apply Phase/Frequency Offset to QAM Modulated Signal

Примените Смещение Фазы/Частоты к QAM Модулируемый Сигнал

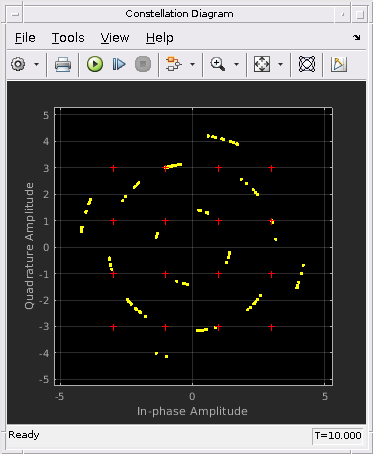

Модель применяет фазу и смещения частоты к 16-ary квадратурной амплитудной модуляции (16-QAM) сигнал. Блок Phase/Frequency Offset применяет фазу и смещения частоты к входному сигналу на основе установок параметров, заданных в блоке Model Parameters. Эффекты обновления настроек смещения проиллюстрированы схемами созвездия 16-QAM сигнала.

Характеристики блока

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Больше о

развернуть все

Взаимозависимые размерности порта параметра

Эта таблица обрисовывает в общих чертах взаимозависимость размерностей параметра к порту.

Количество размерностей	Размерность ввода-вывода данных	Формат кадра	Количество каналов	Размерность Параметра Смещения частоты/Фазы	Смещение частоты размерность Input port
Любой	Скаляр	1	1	Скаляр	Скаляр
2	M-by-1	M	1	M-by-1 1 M 1 на 1	M M-by-1 1 1 на 1
2	1 N	1	N	N-by-1 1 N 1 на 1	N 1 N 1 1 на 1
2	M-by-N	M	N	M-by-N N-by-1 1 N M-by-1 1 M 1 на 1	M-by-N N 1 N 1 1 на 1 M M-by-1

Например:

Когда вы задаете скалярный параметр смещения, блок применяет то же смещение ко всем элементам входного сигнала
Когда вы задаете 2 1 параметр смещения для 2 3 входной сигнал (одно значение смещения на выборку), блок применяет то же демонстрационное смещение через три канала.
Когда вы задаете 1 3 параметр смещения для 2 3 входной сигнал (одно значение смещения на канал), то же смещение канала применяется через две выборки канала.
Когда вы задаете 2 3 параметр смещения для 2 3 входной сигнал (одно значение смещения на выборку для каждого канала), смещения применяются поэлементные к входному сигналу.

Алгоритмы

Если входным сигналом является u (t), то выходной сигнал

$y (t) = u (t) \cdot (\cos (2 π \int_{0}^{t} f (τ) d τ + φ (t)) + j \sin (2 π \int_{0}^{t} f (τ) d τ + φ (t))),$

где f (t) является смещением частоты, и φ (t) является смещением фазы.

Дискретным временем выход дают

$\begin{array}{l} y (0) = u (0) (\cos (φ (0)) + j \sin (φ (0))) и \\ y (i) = u (i) (\cos (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i)) + j \sin (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i))), \end{array}$

где i> 0, и Δt является шагом расчета.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Frequency offset (Hz) и параметры Phase offset (deg) являются настраиваемыми в Режиме normal mode, Режиме Accelerator и Быстром Режиме Accelerator. Если вы используете Simulink^® Coder™ быстрая симуляция (RSIM) цель, чтобы создать исполняемый файл RSIM, то можно настроить эти параметры, не перекомпилировав модель. Для получения дополнительной информации смотрите Настраиваемые параметры (Simulink).

Смотрите также

Блоки

Free Space Path Loss | I/Q Imbalance | Memoryless Nonlinearity | Phase Noise | Receiver Thermal Noise

Представлено до R2006a
