Power Meter

Измерьте степень сигнала напряжения

Библиотека:
DSP System Toolbox / Статистика

Описание

Блок Power Meter вычисляет измерения мощности сигнала напряжения. Измерения мощности включают среднюю степень, пиковую мощность и отношение степени пика к среднему значению. Блок использует метод раздвижного окна, чтобы вычислить эти измерения. Для получения дополнительной информации см. Алгоритмы.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
вектор | матрица

Задайте входной сигнал в вольтах как вектор или матрица. Если x матрица, каждый столбец обработан как независимый канал. Измерение мощности вычисляется вдоль каждого канала с помощью Метода Раздвижного окна.

Типы данных: single | double
Поддержка комплексного числа: Да

Вывод

развернуть все

`Avg` — Средняя степень
вектор | матрица

Средняя степень сигнала напряжения, возвращенного как вектор или матрица, и измеренный в модулях, определяется параметром Power units. Для получения дополнительной информации о том, как блок вычисляет среднюю степень, смотрите Среднюю Степень.

Зависимости

Чтобы включить этот порт, установите Measurement на Average power или All.

Типы данных: single | double

`Peak` — Пиковая мощность
вектор | матрица

Пиковая мощность сигнала напряжения, возвращенного как вектор или матрица, и измеренный в модулях, определяется параметром Power units. Для получения дополнительной информации о том, как блок вычисляет пиковую мощность, смотрите Пиковую мощность.

Зависимости

Чтобы включить этот порт, установите Measurement на Peak power или All.

Типы данных: single | double

`PAPR` — Отношение степени пика к среднему значению
вектор | матрица

Отношение степени пика к среднему значению сигнала напряжения, возвращенного как вектор или матрица. Для получения дополнительной информации о том, как блок вычисляет отношение степени пика к среднему значению, смотрите Отношение Степени Пика к среднему значению.

Зависимости

Чтобы включить этот порт, установите Measurement на Peak-to-average power ratio или All.

Типы данных: single | double

Параметры

развернуть все

`Measurement` — Желаемое измерение мощности
`Average power` (значение по умолчанию) | `Peak power` | `Peak-to-average power ratio` | `All`

Задайте желаемое измерение мощности как одно из следующего:

Average power (значение по умолчанию)
Peak power
Peak-to-average power ratio
All

Для получения дополнительной информации о том, как блок вычисляет эти измерения, см. Алгоритмы.

`Window length` — Длина окна
256 (значение по умолчанию) | положительное целое число

Задайте длину окна, по которой измерение вычисляется как положительное целое число.

`Reference load (ohms)` — Ссылочная загрузка в Омах
1 (значение по умолчанию) | положительная скалярная величина в Омах

Задайте ссылочную загрузку, что метр степени используется для расчета значений степени в качестве действительного, положительной скалярной величины в ovohms.

Настраиваемый: да

`Power units` — Модули измеренных значений степени
`dBm` (значение по умолчанию) | `dBW` | `Watts`

Задайте модули измеренных значений степени как одно из следующего:

dBm
dBW
Watts

`Simulate using` — Тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Code generation: Симулируйте модель с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но обеспечивает более быструю скорость симуляции, чем Interpreted execution.
Interpreted execution: Симулируйте модель с помощью интерпретатора MATLAB^®. Эта опция сокращает время запуска, но имеет более медленную скорость симуляции, чем Code generation.

Примеры модели

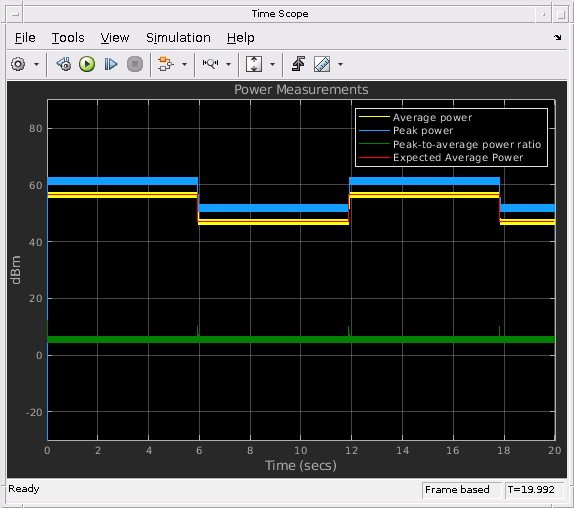

Compute Power Measurements of Voltage Signal in Simulink

Вычислите измерения мощности сигнала напряжения в Simulink

Вычислите среднюю степень, пиковую мощность и отношение степени пика к среднему значению сигнала напряжения.

Характеристики блока

Типы данных	`double` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Алгоритмы

развернуть все

Метод раздвижного окна

В методе раздвижного окна измерение мощности вычисляется по конечной длительности сигнала. Длина окна задает длину данных, по которым алгоритм вычисляет значение степени. Перемещения окна как новые данные входят. Выход для каждой входной выборки является измерением, сделанным по текущей выборке и Лену – 1 предыдущая выборка. Лен является длиной раздвижного окна в выборках. Чтобы вычислить первого Лена – 1 выходные параметры, когда окно еще не имеет достаточного количества данных, алгоритм, заполняют окно нулями. Как пример, чтобы вычислить среднюю степень, когда вторая входная выборка входит, алгоритм заполняет окно Леном – 2 нуля. Входной сигнал x затем две выборки данных, сопровождаемые Леном – 2 нуля.

Для более подробного примера см. Метод Раздвижного окна.

Если окно является большим, вычисленная степень ближе к стационарной степени данных. Для данных, которые не изменяются быстро, используйте длинное окно, чтобы получить более сглаженное измерение. Для данных, которые изменяются быстро, используйте меньшее окно.

Средняя степень

Средняя степень сигнала напряжения вычисляется с помощью Метода Раздвижного окна и дана следующими уравнениями:

$A v g P o w e r_{d B m} = 10 \log_{10} (movAvg ({| x |}^{2}) / R) + 30$

$A v g P o w e r_{d B W} = 10 \log_{10} (movAvg ({| x |}^{2}) / R)$

$A v g P o w e r_{W a t t s} = movAvg ({| x |}^{2}) / R$

где,

x является сигналом входного напряжения.
R является ссылочной загрузкой (в Омах), который используется для расчета значение степени.
movAvg вычисляет скользящее среднее значение с помощью метода раздвижного окна. powermeter объект в MATLAB использует dsp.MovingAverage возразите и блок Power Meter в Simulink использует блок Moving Average.

Пиковая мощность

Пиковая мощность сигнала напряжения вычисляется с помощью Метода Раздвижного окна и дана следующими уравнениями:

$P e a k P o w e r_{d B m} = 10 \log_{10} (movMax ({| x |}^{2}) / R) + 30$

$P e a k P o w e r_{d B W} = 10 \log_{10} (movMax ({| x |}^{2}) / R)$

$P e a k P o w e r_{W a t t s} = movMax ({| x |}^{2}) / R$

где,

x является сигналом входного напряжения.
R является ссылочной загрузкой (в Омах), который используется для расчета значение степени.
movMax вычисляет движущийся максимум с помощью метода раздвижного окна. powermeter объект в MATLAB использует dsp.MovingMaximum возразите и блок Power Meter в Simulink использует блок Moving Maximum.

Отношение степени пика к среднему значению

Отношение степени пика к среднему значению сигнала напряжения вычисляется с помощью Метода Раздвижного окна и дано следующими уравнениями:

$p k A v g P w r_{d B m} = 10 \log_{10} (movMax ({| x |}^{2}) / movAvg ({| x |}^{2}))$

$p k A v g P w r_{d B W} = 10 \log_{10} (movMax ({| x |}^{2}) / movAvg ({| x |}^{2}))$

$p k A v g P w r_{W a t t s} = movMax ({| x |}^{2}) / movAvg ({| x |}^{2})$

где,

x является сигналом входного напряжения.
movAvg вычисляет скользящее среднее значение с помощью метода раздвижного окна. powermeter объект в MATLAB использует dsp.MovingAverage возразите и блок Power Meter в Simulink использует блок Moving Average.
movMax вычисляет движущийся максимум с помощью метода раздвижного окна. powermeter объект в MATLAB использует dsp.MovingMaximum возразите и блок Power Meter в Simulink использует блок Moving Maximum.
